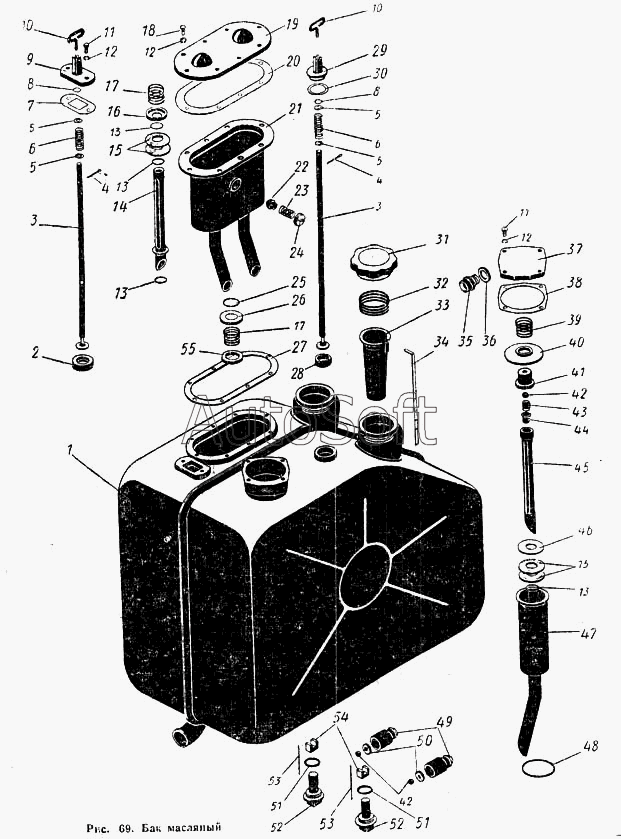

Каталог запасных частей к технике: ПТЗ К-700. Бак масляный
42
42
28
29
30
31
32
33
34
35
35
37
38
39
40
41
27
43
44
45
46
47
48
49
50
51
51
52
52
53
53
54
55
13
13
13
13
1
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
11
12
12
12
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.14.000-2 | 7***2 | Бак масляный в сборе | |
| 700.46.14.030 | 7***0 | Труба с клапаном в сборе | |
| 1 | 7***2 | Бак масляный | |
| 2 | 7***1 | Втулка | |
| 3 | 7***0 | Штанга клапана в сборе | |
| 4 | Ш***6 | Шплинт 2Х16-001 ГОСТ 597-66 | |
| 5 | Ш***8 | Шайба 10-001 ГОСТ 11371-68 | |
| 6 | 7***8 | Пружина | |
| 7 | 7***1 | Прокладка | |
| 8 | К***1 | Кольцо Н1-14Х10-4 ГОСТ 9833-61 | |
| 9 | 7***9 | Крышка | |
| 10 | 7***5 | Рукоятка | |
| 11 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 12 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 13 | К***1 | Кольцо Н1-30Х0-4 ГОСТ 9833-61 | |
| 14 | 7***1 | Труба в сборе | |
| 15 | 7***1 | Элемент фильтрующий в сборе | |
| 16 | 7***1 | Шайба | |
| 17 | 7***1 | Пружина | |
| 18 | Б***2 | Болт М8Х25-021 ГОСТ 7803-62 | |
| 19 | 7***1 | Крышка | |
| 20 | 7***2 | Прокладка | |
| 21 | 7***1 | Корпус фильтра в сборе | |
| 22 | 7***1 | Клапан | |
| 23 | 7***9 | Пружина | |
| 24 | 7***8 | Винт регулировочный | |
| 25 | К***1 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | |
| 26 | 7***2 | Шайба | |
| 27 | 7***3 | Прокладка | |
| 28 | 7***9 | Втулка | |
| 29 | 7***6 | Крышка | |
| 30 | 7***7 | Прокладка | |
| 31 | 7***1 | Крышка горловины в сборе | |
| 32 | 7***7 | Пружина | |
| 33 | 7***0 | Фильтр в сборе | |
| 34 | 7***1 | Линейка мерная | |
| 35 | 7***2 | Прокладка | |
| 35 | 7***1 | Штуцер | |
| 37 | 7***1 | Крышка | |
| 38 | 7***1 | Прокладка | |
| 39 | 7***1 | Пружина | |
| 40 | 7***2 | Отражатель | |
| 41 | 7***6 | Корпус клапана | |
| 42 | Ш***0 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 43 | 7***9 | Пружина | |
| 44 | 7***8 | Стакан | |
| 45 | 7***7 | Труба | |
| 46 | 7***4 | Шайба | |
| 47 | 7***1 | Корпус фильтра в сборе | |
| 48 | К***1 | Кольцо У-90Х85-4 ГОСТ 9833-61 | |
| 49 | 7***3 | Штуцер | |
| 50 | 7***4 | Шайба специальная | |
| 51 | К***1 | Кольцо У-40Х35-4 ГОСТ 9833-61 | |
| 52 | 7***1 | Пробка | |
| 53 | П***7 | Проволока КО 8 ГОСТ 792-67 | |
| 54 | 7***9 | Магнит | |
| 55 | 7***2 | Шайба |
