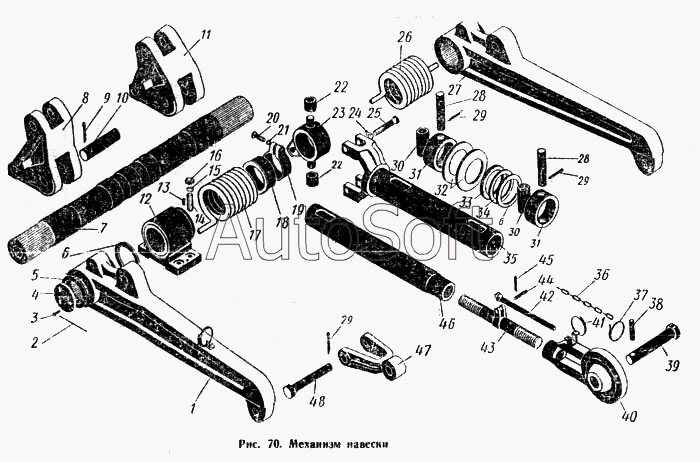

Каталог запасных частей к технике: ПТЗ К-700. Механизм навески
36
24
25
26
27
28
28
29
29
29
30
30
31
31
32
33
34
35
23
37
38
39
40
41
42
43
44
45
46
47
48
10
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.28.000 | 7***0 | Механизм навески | |
| 700.46.28.010-1 | 7***1 | Тяга центральная в сборе | |
| 700.46.28.020 | 7***0 | Головка передняя в сборе | |
| 700.46.28.470 | 7***0 | Вал рычагов в сборе | |
| 1 | 7***1 | Рычаг главный левый (в сборе со втулкой 7004628261) | |
| 2 | П***7 | Проволока КО 1Х700 мм ГОСТ 792-67 | |
| 3 | Б***2 | Болт М12Х25-021 ГОСТ 7805-62 и 7808-62 | |
| 4 | 7***3 | Заглушка | |
| 5 | 7***4 | Шайба | |
| 6 | 7***2 | Шайба | |
| 7 | 7***1 | Вал рычагов | |
| 8 | 7***7 | Рычаг левый | |
| 9 | Ш***6 | Шплинт 6,3Х70-001 ГОСТ 397-66 | |
| 10 | 7***6 | Ось главного рычага | |
| 11 | 7***6 | Рычаг правый | |
| 12 | 7***0 | Опора в сборе | |
| 13 | Ш***3 | Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3188-60 | |
| 14 | Ш***7 | Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 11765-66 | |
| 15 | Ш***1 | Шайба пружинная 20Н ГОСТ 6402-61 | |
| 16 | Г***2 | Гайка М20Х1,5-011 ГОСТ 5927-62 | |
| 17 | 7***7 | Пружина левая | |
| 18 | 7***5 | Втулка | |
| 19 | 7***2 | Хомут | |
| 20 | Б***2 | Болт М12Х50-021 ГОСТ 7811-62 | |
| 21 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 22 | 7***1 | Втулка | |
| 23 | 7***2 | Цапфа | |
| 24 | Ш***2 | Шайба стопорная 21 ГОСТ 3693-52 | |
| 25 | Б***2 | Болт М20Х1,5Х100-101 ГОСТ 7808-62 | |
| 26 | 7***8 | Пружина правая | |
| 27 | 7***1 | Рычаг главный правый в сборе | |
| 28 | 7***3 | Палец | |
| 29 | Ш***6 | Шплинт 6,3Х45-001 ГОСТ 397-66 | |
| 30 | 7***2 | Втулка | |
| 31 | 7***1 | Кольцо нажимное | |
| 32 | 7***4 | Пружина тарельчатая | |
| 33 | 7***5 | Шайба | |
| 34 | 7***1 | Шайба | |
| 35 | 7***0 | Вилка с трубой (с дет. 700.46.28.035) | |
| 36 | 7***1 | Цепь Т-1-А5 ГОСТ 7070-64 | |
| 37 | 7***1 | Кольцо | |
| 38 | 7***3 | Чека | |
| 39 | 7***1 | Палец | |
| 40 | 7***2 | Шарнир задний в сборе | |
| 41 | 7***9 | Кольцо | |
| 42 | 7***1 | Рукоятка | |
| 43 | 7***1 | Винт стяжной в сборе | |
| 44 | 7***2 | Ось | |
| 45 | Ш***6 | Шплинт 3,2Х20-001 ГОСТ 397-66 | |
| 46 | 7***8 | Труба | |
| 47 | 7***2 | Кронштейн | |
| 48 | 7***9 | Ось |
