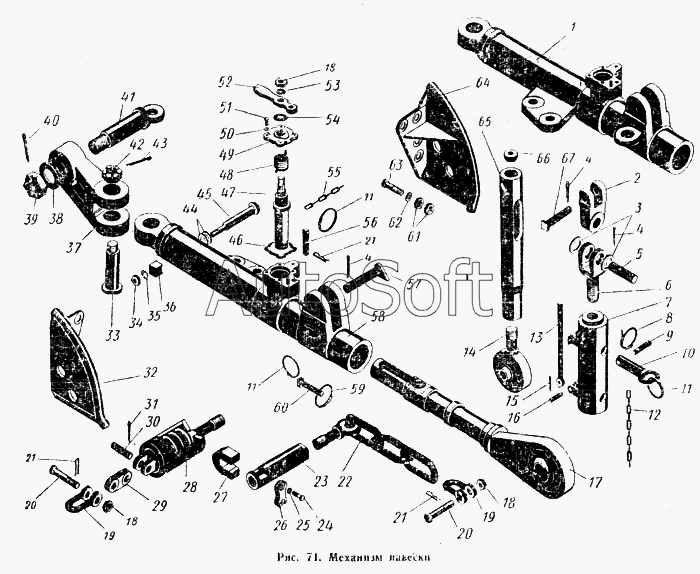

Каталог запасных частей к технике: ПТЗ К-700. Механизм навески
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
59
67
66
65
64
63
62
61
60
32
58
57
56
55
54
53
52
51
5
13
12
11
11
11
10
9
8
7
6
14
4
4
4
3
2
1
23
31
30
29
28
27
26
25
24
22
21
21
21
20
20
19
19
18
18
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.28.000 | 7***0 | Механизм навески | |
| 700.46.28.070-2 | 7***2 | Раскос вертикальный в сборе | |
| 700.46.28.290 | 7***0 | Раскос горизонтальный в сборе | |
| 700.46.28.400-1 | 7***1 | Тяга правая | |
| 700.46.28.410-1 | 7***1 | Тяга левая | |
| 1 | 7***1 | Корпус правой тяги (со штифтом 12Пр/2аХ15) | |
| 2 | 7***2 | Вилка | |
| 3 | Ш***8 | Шайба 30-001 ГОСТ 11371-68 | |
| 4 | Ш***6 | Шплинт 6,3Х45-001 ГОСТ 397-66 | |
| 5 | 7***1 | Ось | |
| 6 | 7***3 | Винт | |
| 7 | 7***1 | Труба наружная в сборе | |
| 8 | 7***1 | Кольцо | |
| 9 | 7***3 | Чека | |
| 10 | 7***0 | Палец в сборе | |
| 11 | 7***9 | Кольцо | |
| 12 | 7***1 | Цепь Т-1-А5 ГОСТ 7070-64 | |
| 13 | 7***1 | Рукоятка | |
| 14 | 7***0 | Шарнир нижний а сборе | |
| 15 | Ш***6 | Шплинт 3,2Х20-001 ГОСТ 397-66 | |
| 16 | 7***2 | Ось | |
| 17 | 7***0 | Тяга выдвижная в сборе | |
| 18 | Г***2 | Гайка М20Х1,5-011 ГОСТ 5927-62 | |
| 19 | 7***1 | Звено соединительное | |
| 20 | 7***8 | Ось | |
| 21 | Ш***8 | Шплинт пружинный 18 | |
| 22 | 7***0 | Цепь оплотная в сборе | |
| 23 | 7***2 | Трубка стяжная | |
| 24 | В***3 | Винт 12Х40-011 ГОСТ 10338-63 | |
| 25 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 26 | 7***3 | Крышка | |
| 27 | 7***2 | Хомут | |
| 28 | 7***0 | Демпфер в сборе | |
| 29 | 7***1 | Ушко | |
| 30 | 7***3 | Палец | |
| 31 | Ш***6 | Шплинт 5Х28-001 ГОСТ 397-66 | |
| 32 | 7***1 | Упор левый | |
| 33 | 7***8 | Ось | |
| 34 | Г***2 | Гайка М16-011 ГОСТ 5927-62 | |
| 35 | Ш***1 | Шайба пружинная 16Н ГОСТ 6402-61 | |
| 36 | 7***1 | Фиксатор | |
| 37 | 7***7 | Рычаг | |
| 38 | Ш***8 | Шайба 48-001 ГОСТ 11371-68 | |
| 39 | 7***5 | Гайка М48Х2 кл. 3 | |
| 40 | Ш***6 | Шплинт 8Х90-001 ГОСТ 397-66 | |
| 41 | 7***9 | Ось | |
| 42 | Г***2 | Гайка М36Х3-011 ГОСТ 5933-62 | |
| 43 | Ш***6 | Шплинт 6,3Х70-001 ГОСТ 397-66 | |
| 44 | 7***9 | Прокладка | |
| 45 | 7***3 | Упор | |
| 46 | 7***1 | Прокладка | |
| 47 | 7***1 | Стопор | |
| 48 | 7***2 | Пружина | |
| 49 | 7***1 | Крышка | |
| 50 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 51 | Б***2 | Болт М8Х20-021 ГОСТ 7808-02 | |
| 52 | 7***9 | Рукоятка | |
| 53 | Ш***1 | Шайба пружинная 20Н ГОСТ 6402-61 | |
| 54 | К***4 | Кольцо СП 42-29-5 ГОСТ 6308-14 | |
| 55 | 7***2 | Цепь Т-1-А5 ГОСТ 7070-64 | |
| 56 | 7***6 | Чека замка | |
| 57 | 7***1 | Ось | |
| 58 | 7***1 | Корпус левой тяги (со штифтом цилиндрический 12Пр2/2аХ50) | |
| 59 | 7***2 | Кольцо | |
| 60 | 7***1 | Чека | |
| 61 | Г***2 | Гайка М20-011 ГОСТ 5927-62 | |
| 62 | Ш***8 | Шайба 20-001 ГОСТ 11371- 68 | |
| 63 | Б***2 | Болт М20Х70-021 ГОСТ 7808-62 | |
| 64 | 7***1 | Упор правый | |
| 65 | 7***8 | Труба внутренняя | |
| 66 | 7***4 | Заглушка | |
| 67 | 7***8 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
