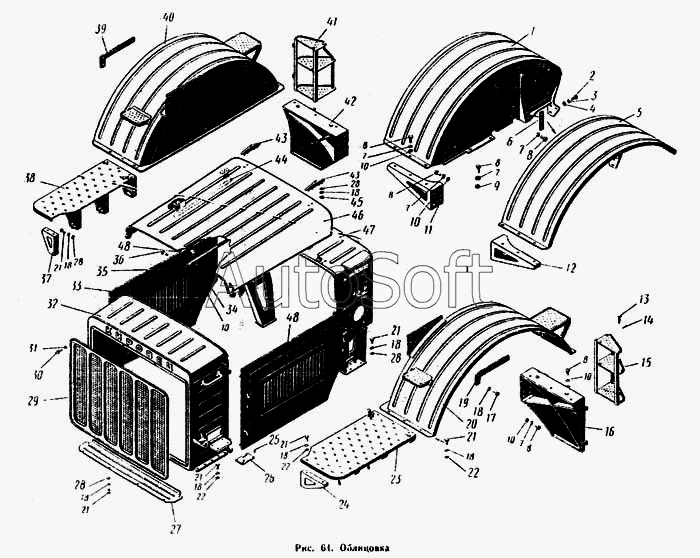

Каталог запасных частей к технике: ПТЗ К-700. Облицовка
37
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
43
44
45
46
47
48
48
12
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
10
10
10
11
13
14
15
16
17
18
18
18
18
18
18
18
18
19
20
21
21
21
21
21
21
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.84.00.000-2 | 7***2 | Облицовка в сборе | |
| 1 | 7***2 | Крыло заднее правое | |
| 2 | Б***2 | Болт М12Х25-021 ГОСТ 7808-62 | |
| 3 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 4 | Ш***8 | Шайба 12-001 ГОСТ 11371-68 | |
| 5 | 7***2 | Крыло заднее левое | |
| 6 | 7***1 | Планка | |
| 7 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 8 | Б***2 | Болт 410Х25-021 ГОСТ 7808-62 | |
| 9 | Ш***8 | Шайба увеличенная 10-001 ГОСТ 6958-68 | |
| 10 | Ш***5 | Шайба 10-001 ГОСТ 11371-65 | |
| 11 | 7***1 | Кронштейн правый в сборе | |
| 12 | 7***1 | Кронштейн левый в сборе | |
| 13 | 7***1 | Ось петли | |
| 14 | Ш***6 | Шплинт 3,2Х20-001 ГОСТ 397-66 | |
| 15 | 7***0 | Трап левый в сборе | |
| 16 | 7***1 | Опора левая в сборе | |
| 17 | Б***2 | Болт М8Х25-021 ГОСТ 7808-62 | |
| 18 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 19 | 7***3 | Планка левая | |
| 20 | 7***2 | Крыло переднее левое | |
| 21 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 22 | Ш***8 | Шайба увеличенная 8-001 ГОСТ 6958-68 | |
| 23 | 7***1 | Площадка левая в сборе | |
| 24 | 7***1 | Кронштейн в сборе | |
| 25 | З***8 | Заклепка 2Х4-700 ГОСТ 10299-68 | |
| 26 | 7***1 | Табличка | |
| 27 | 7***2 | Щиток | |
| 28 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 29 | 7***0 | Решетка в сборе | |
| 30 | Б***2 | Болт М6Х18-021 ГОСТ 7808-62 | |
| 31 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 32 | 7***2 | Облицовка радиатора | |
| 33 | 7***1 | Щиток правый в сборе | |
| 34 | Ш***6 | Шплинт 2Х16-001 ГОСТ 307-66 | |
| 35 | 7***0 | Труба в сборе | |
| 36 | О***6 | Ось 10Х/5/Х40-101 ГОСТ 9650-66 | |
| 37 | 7***0 | Кронштейн в сборе | |
| 38 | 7***1 | Площадка правая в сборе | |
| 39 | 7***2 | Планка правая | |
| 40 | 7***2 | Крыло переднее правое | |
| 41 | 7***0 | Трап правый в сборе | |
| 42 | 7***1 | Опора правая в оборе | |
| 43 | 7***0 | Петля в сборе | |
| 44 | 7***0 | Труба в сборе | |
| 45 | Г***2 | Гайка М8-011 ГОСТ 5927- 62 | |
| 46 | 7***0 | Крышка капота | |
| 47 | 7***2 | Облицовка капота в сборе | |
| 48 | 7***1 | Щиток левый в сборе |
