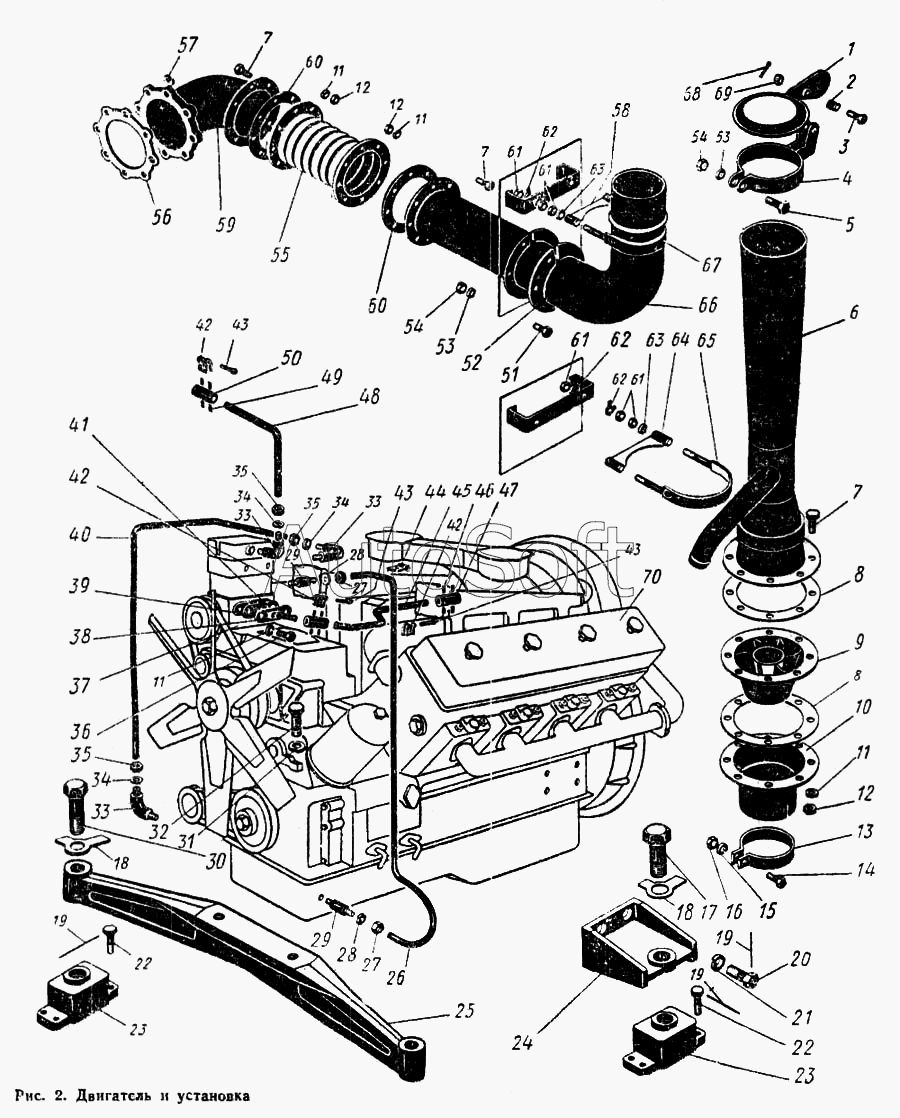

Каталог запасных частей к технике: ПТЗ К-700. Двигатель и установка
43
43
43
52
51
50
49
48
47
46
45
44
53
53
42
42
42
41
40
39
38
37
36
35
35
35
62
62
62
70
69
68
67
66
65
64
63
63
34
34
34
61
61
61
61
60
60
59
58
57
56
55
54
54
6
15
14
13
12
12
12
11
11
11
11
10
9
8
8
7
7
7
16
5
4
3
2
1
25
33
33
33
32
31
30
29
29
28
28
27
27
26
24
23
23
22
22
21
20
19
19
19
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.00.10.000-1 | 7***1 | Установка двигателя | |
| 700.00.10.080-3 | 7***3 | Эжектор с искрогасителем в сборе | |
| 700.00.10.220 | 7***0 | Крышка с хомутиком в сборе | |
| 700.10.00.000-1 | 7***1 | Двигатель в сборе | |
| 1 | 7***0 | Планка (в сборе с дет. 700.00.10.063-1) | |
| 2 | 7***6 | Втулка | |
| 3 | Б***2 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 4 | 7***1 | Хомут в сборе | |
| 5 | Б***2 | Болт М6Х30-021 ГОСТ 7811-62 | |
| 6 | 7***1 | Эжектор в сборе | |
| 7 | Б***- | Болт М8Х25-021 ГОСТ 7805-62 и ГОСТ 7808-62 | |
| 8 | 7***1 | Прокладка | |
| 9 | 7***1 | Крыльчатка | |
| 10 | 7***0 | Основание искрогасителя в сборе | |
| 11 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 12 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 13 | 7***8 | Хомут | |
| 14 | Б***2 | Болт М10Х45 ГОСТ 7811-62 | |
| 15 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 16 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 17 | 7***2 | Болт | |
| 18 | Ш***2 | Шайба стопорная 28-2 ГОСТ 3693-52 | |
| 19 | П***7 | Проволока КО 1,6Х230 мм ГОСТ 792-67 | |
| 20 | 7***3 | Болт | |
| 21 | Ш***1 | Шайба пружинная 14Н ГОСТ 6402-61 | |
| 22 | Б***2 | Болт III М16Х40-101 ГОСТ 7805-62 | |
| 23 | 7***0 | Амортизатор в сборе АКСС-400м | |
| 24 | 7***1 | Кронштейн | |
| 25 | 7***8 | Траверса | |
| 26 | 7***3 | Труба | |
| 27 | Г***7 | Гайка накидная 6 ГОСТ 9122-67 | |
| 28 | М***7 | Муфта конусная 6 ГОСТ 9121-67 | |
| 29 | Ш***7 | Штуцер ввертной 6 ГОСТ 9113- 67 | |
| 30 | 7***1 | Болт | |
| 31 | Ш***1 | Шайба пружинная 16Н ГОСТ 1 6402-61 | |
| 32 | 7***3 | Болт | |
| 33 | У***7 | Угольник ввертный 12 ГОСТ 9115-67 | |
| 34 | М***7 | Муфта конусная 12 ГОСТ 9121-67 | |
| 35 | Г***7 | Гайка накидная 12 ГОСТ 9122-67 | |
| 36 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 37 | 7***0 | Компрессор пневматического тормоза | |
| 38 | 7***2 | Патрубок | |
| 39 | 7***6 | Прокладка | |
| 40 | 7***6 | Труба | |
| 41 | 7***8 | Прокладка | |
| 42 | Р***Р | Рамка ХР | |
| 43 | Ш***Ш | Шплинт ХШ | |
| 44 | 7***7 | Хомут | |
| 45 | 7***1 | Труба | |
| 46 | Л***0 | Лента ХЛ-300 | |
| 47 | Р***0 | Рукав 1У22-15Х60 | |
| 48 | 7***1 | Труба | |
| 49 | Л***5 | Лента ХЛ-225 | |
| 50 | Р***0 | Рукав 1У12-15Х100 | |
| 51 | Б***2 | Болт М6Х20-021 ГОСТ 7805-62 | |
| 52 | 7***7 | Полукольцо | |
| 53 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 54 | Г***2 | Гайка М61011 ГОСТ 6927-62 | |
| 55 | 7***1 | Сильфом в сборе | |
| 56 | 7***2 | Прокладка | |
| 57 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 58 | 7***2 | Хомут | |
| 59 | 7***1 | Труба в сборе | |
| 60 | 7***2 | Прокладка | |
| 61 | Г***2 | Гайка М12-011 ГОСТ 5927-62 | |
| 62 | Ш***2 | Шайба стопорная 13-2 ГОСТ 3693- 52 | |
| 63 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 64 | 7***1 | Хомут | |
| 65 | 7***0 | Хомут | |
| 66 | 7***0 | Труба в сборе | |
| 67 | 7***0 | Хомут | |
| 68 | Ш***6 | Шплинт 2,5Х25-001 ГОСТ 397-66 | |
| 69 | Г***2 | Гайка М10-011 ГОСТ 5932-62 | |
| 70 | 7***1 | Двигатель ЯМЗ-238НБ |
