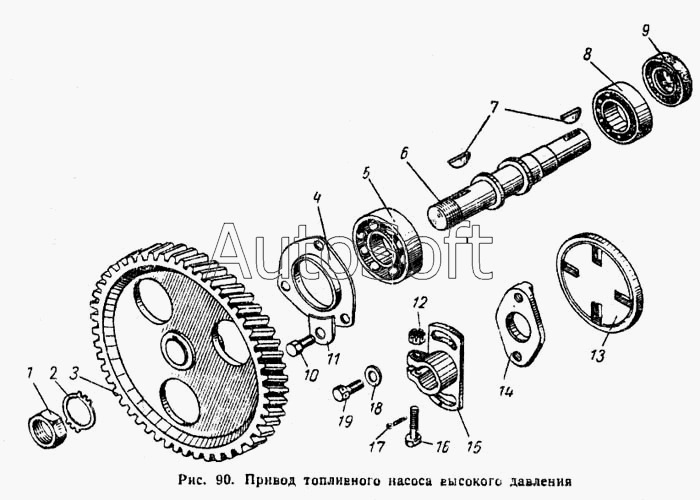

Каталог запасных частей к технике: ПТЗ К-700. Привод топливного насоса высокого давления
9
19
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1029120-Б | 2***Б | Шестерня ведомая привода топливного насоса с валом в сборе | |
| 236-1029260-Б | 2***Б | Полумуфта привода топливного насоса в сборе | |
| 1 | 2***2 | Гайка стяжная | |
| 2 | 3***2 | Шайба стяжной гайки стопорная | |
| 3 | 2***2 | Шестерня ведомая привода топливного насоса | |
| 4 | 2***7 | Фланец упорный | |
| 5 | 3***5 | Шарикоподшипник вала ведомой шестерни радиальный | |
| 6 | 2***Б | Вал ведомой шестерни привода топливного насоса | |
| 7 | 3***2 | Шпонка сегментная | |
| 8 | 2***К | Шарикоподшипник вала ведомой шестерни радиальный | |
| 9 | 2***0 | Сальник с пружиной в сборе | |
| 10 | 2***9 | Болт крепления сапуна | |
| 11 | 3***2 | Шайба стопорная | |
| 12 | 3***2 | Гайка | |
| 13 | 2***Б | Шайба полумуфты привода топливного насоса в сборе | |
| 14 | 2***Б | Полумуфта привода топливного насоса | |
| 15 | 2***Б | Фланец полумуфты привода топливного насоса | |
| 16 | 2***4 | Болт фланца полумуфты стяжной | |
| 17 | 2***2 | Шплинт разводной | |
| 18 | 2***2 | Шайба | |
| 19 | 3***5 | Болт крепления фланца полумуфты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
