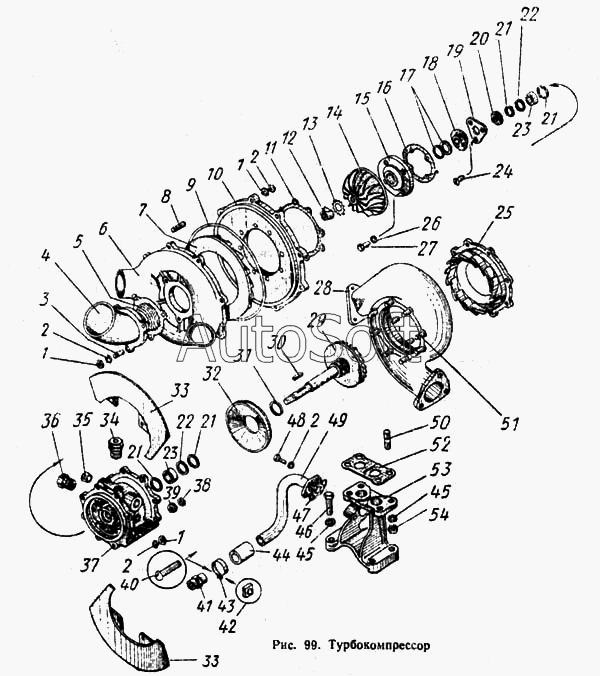

Каталог запасных частей к технике: ПТЗ К-700. Турбокомпрессор
27
36
35
34
33
33
32
31
30
29
28
37
26
25
24
23
23
22
22
21
21
21
21
20
19
46
54
53
52
51
50
49
48
47
18
45
45
44
43
42
41
40
39
38
2
2
2
2
2
1
1
1
1
2
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238НБ-1118010-Б | 2***Б | Турбокомпрессор в сборе | |
| 238НБ-1118022 | 2***2 | Корпус подшипников с ротором в сборе | |
| 238НБ-1118080-Б | 2***Б | Ротор в сборе | |
| 238НБ-1118090-Б | 2***Б | Колесо турбины | |
| 238НБ-1118096 | 2***6 | Вал | |
| 238НБ-1118098-Б | 2***Б | Втулка | |
| 238НБ-1118230-Б | 2***Б | Корпус компрессора в сборе | |
| 238НБ-1118254-Б | 2***Б | Корпус турбины | |
| 238НБ-1118342-Б | 2***Б | Трубка слива масла | |
| 250512-П5 | 2***5 | Гайка | |
| 258631-П29С | 2***С | Штифт | |
| 310437-П2 | 3***2 | Шпилька крепления фланца выхлопной трубы | |
| 1 | 2***9 | Гайка | |
| 1 | 2***9 | Гайка | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***9 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 2 | 2***2 | Шайба пружинная | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***9 | Шпилька водяной трубы | |
| 3 | 2***9 | Шпилька водяной трубы | |
| 3 | 2***9 | Шпилька водяной трубы | |
| 4 | 2***2 | Патрубок | |
| 5 | 2***3 | Прокладка патрубка в сборе | |
| 6 | 2***Б | Корпус компрессора | |
| 7 | 2***Б | Диффузор | |
| 8 | 3***9 | Шпилька крепления корпуса компрессора | |
| 9 | 2***6 | Кольцо колпака ротора уплотнительное | |
| 10 | 2***Б | Крышка корпуса компрессора | |
| 11 | 2***Б | Прокладка крышки корпуса компрессора | |
| 12 | 2***Б | Гайка колеса компрессора | |
| 13 | 2***Б | Шайба стопорная | |
| 14 | 2***0 | Колесо компрессора | |
| 15 | 2***Б | Крышка корпуса подшипников | |
| 16 | 2***2 | Прокладка крышки корпуса подшипников | |
| 17 | 2***6 | Кольцо ротора уплотнительное | |
| 18 | 2***Б | Маслоотражатель | |
| 19 | 2***2 | Фланец упорный | |
| 20 | 2***0 | Втулка упорная | |
| 21 | 2***4 | Кольцо пружинное упорное | |
| 22 | 3***2 | Шайба | |
| 23 | 2***0 | Втулка | |
| 24 | 2***9 | Винт крепления упорного фланца | |
| 25 | 2***В | Венец сопловый | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 2***9 | Болт крепления крышки корпуса подшипников | |
| 28 | 2***2 | Корпус турбины в сборе | |
| 29 | 2***Б | Колесо турбины с валом в сборе | |
| 30 | 3***2 | Шпонка | |
| 31 | 2***7 | Кольцо турбины уплотнительное | |
| 32 | 2***Б | Проставка корпуса турбины | |
| 33 | 2***Б | Экран наружный | |
| 34 | 2***2 | Штуцер | |
| 35 | 2***2 | Пробка | |
| 36 | 2***0 | Штуцер | |
| 37 | 2***Г | Корпус подшипников | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 2***2 | Гайка | |
| 40 | 2***9 | Винт | |
| 41 | 2***2 | Ниппель | |
| 42 | 2***9 | Гайка | |
| 43 | 2***С | Хомутик стяжной | |
| 44 | 2***4 | Шланг | |
| 45 | 2***2 | Шайба пружинная | |
| 46 | 2***9 | Болт крепления кронштейна | |
| 47 | 2***8 | Поокладка фланца трубки | |
| 48 | 2***9 | Болт | |
| 49 | 2***Б | Трубка слива масла в сборе | |
| 50 | 2***9 | Шпилька | |
| 51 | 3***2 | Шпилька крепления фланца выхлопной трубы | |
| 52 | 2***Б | Прокладка кронштейна | |
| 53 | 2***Г | Кронштейн крепления турбокомпрессора | |
| 54 | 2***9 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
