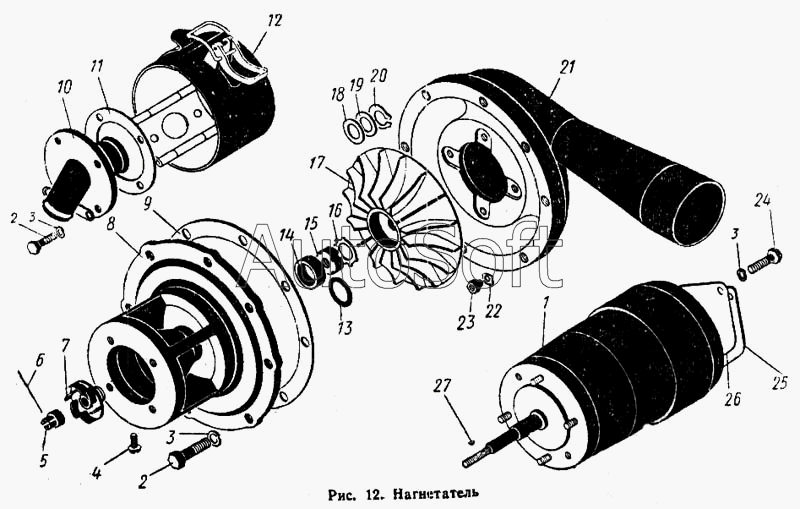

Каталог запасных частей к технике: ПТЗ К-700. Нагнетатель
2
2
1
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.01.000-4 | 7***4 | Нагнетатель | |
| 1 | 7***1 | Электродвигатель 220 вт, 12 в | |
| 2 | Б***2 | Болт М6Х18-021 ГОСТ 7805-62 | |
| 3 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 4 | В***2 | Винт М6Х10-001 ГОСТ 1489-62 | |
| 5 | 7***1 | Гайка | |
| 6 | П***7 | Проволока КО 1Х60 мм ГОСТ 792-67 | |
| 7 | 7***2 | Крыльчатка | |
| 8 | 7***3 | Корпус | |
| 9 | 7***0 | Прокладка | |
| 10 | 7***2 | Патрубок | |
| 11 | 7***0 | Прокладка (комплект) | |
| 12 | 7***0 | Крышка в сборе | |
| 13 | К***9 | Кольцо ВЭ-25 ГОСТ 9301-59 | |
| 14 | 7***0 | Манжета в сборе | |
| 15 | Г***6 | Гайка II М12Х1,25 ГОСТ 11871- 66 | |
| 16 | Ш***8 | Шайба стопорная 12-006 ГОСТ 11371-68 | |
| 17 | 7***2 | Крыльчатка | |
| 18 | 7***1 | Кольцо | |
| 19 | 7***2 | Кольцо | |
| 20 | К***9 | Кольцо НЭ-12 ГОСТ 9301-59 | |
| 21 | 7***1 | Улитка | |
| 22 | 7***8 | Шайба стопорная | |
| 23 | 7***7 | Гайка | |
| 24 | Б***2 | Болт М6Х12-021 ГОСТ 7805-62 | |
| 25 | 7***3 | Крышка | |
| 26 | 7***2 | Прокладка | |
| 27 | Ш***8 | Шпонка сегментная 3Х3,7 ГОСТ 8795-68 |
