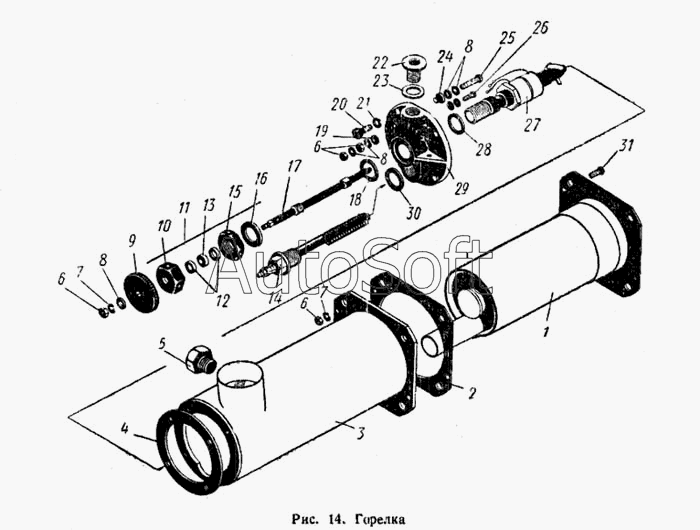

Каталог запасных частей к технике: ПТЗ К-700. Горелка
1
2
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.03.000-3 | 7***3 | Горелка в сборе | |
| 700.15.03.092-02 | 7***2 | Прокладка | |
| 700.15.03.092-03 | 7***3 | Прокладка | |
| 1 | 7***0 | Камера сгорания в сборе | |
| 2 | 7***1 | Прокладка | |
| 3 | 7***0 | Труба в сборе | |
| 4 | 7***1 | Прокладка | |
| 5 | П***0 | Пробка с буртиком М20Х1,5 ЛК 0012-00 | |
| 6 | Г***2 | Гайка М4-011 ГОСТ 5927-62 | |
| 7 | Ш***1 | Шайба пружинная 4Н ГОСТ 6402-61 | |
| 8 | Ш***8 | Шайба 4-001 ГОСТ 11371-68 | |
| 9 | 7***1 | Маховик | |
| 10 | 7***4 | Гайка накидная | |
| 11 | П***7 | Проволока КО 1Х100 мм ГОСТ 792-67 | |
| 12 | 7***2 | Кольцо | |
| 14 | 7***0 | Свеча накаливания в сборе | |
| 15 | 7***2 | Гайка | |
| 16 | 7***3 | Шайба | |
| 17 | 7***8 | Игла | |
| 18 | 7***3 | Прокладка | |
| 18 | К***1 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | |
| 19 | 7***5 | Шайба | |
| 20 | Б***2 | Болт М6Х20-021 ГОСТ 7805-62 | |
| 21 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 22 | 7***8 | Ввертыш | |
| 23 | К***2 | Кольцо 16Х22 МН 4152-62 | |
| 24 | 7***5 | Втулка | |
| 25 | В***2 | Винт М4Х25-011 ГОСТ 1489-62 | |
| 26 | В***2 | Винт М4Х8-001 ГОСТ 1489-52 | |
| 27 | 7***0 | Корпус иглы в сборе | |
| 28 | К***2 | Кольцо 18Х24 МН 4152-62 | |
| 29 | 7***6 | Крышка | |
| 30 | П***0 | Прокладка 20Х25 ЛК 02470-00 | |
| 31 | В***2 | Винт М4Х12-001 ГОСТ 1489-62 |
