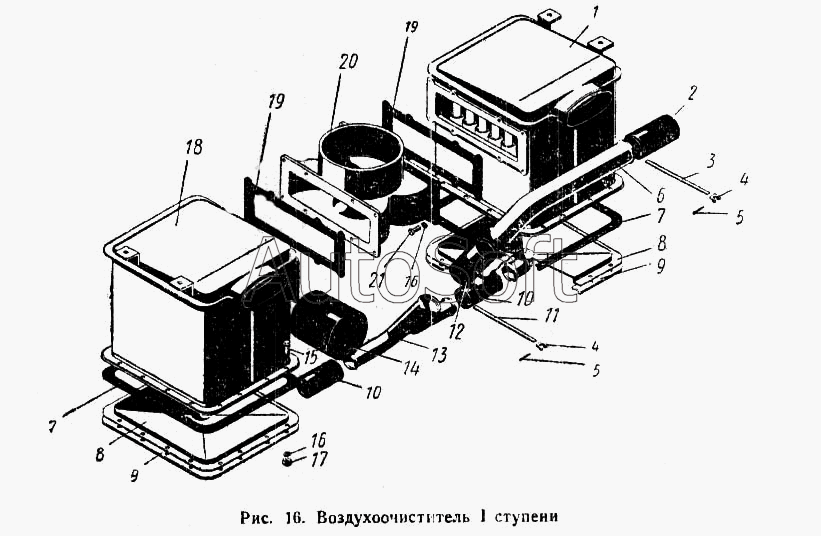

Каталог запасных частей к технике: ПТЗ К-700. Воздухоочиститель 1 ступени
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.19.02.000-2 | 7***2 | Воздухоочиститель I ступени | |
| 700.19.02.010-2 | 7***2 | Воздухоочиститель левый | |
| 700.19.02.020-2 | 7***2 | Воздухоочиститель правый | |
| 1 | 7***2 | Корпус в сборе | |
| 2 | Р***0 | Рукав 4У48-15Х100 | |
| 3 | Л***0 | Лента ХЛ-500 | |
| 4 | Р***Р | Рамка ХР | |
| 5 | Ш***Ш | Шплинт ХШ | |
| 6 | 7***7 | Труба | |
| 7 | 7***6 | Прокладка | |
| 8 | 7***1 | Бункер | |
| 9 | 7***4 | Фланец | |
| 10 | Р***0 | Рукав 4У35-15Х90 | |
| 11 | Л***0 | Лента ХЛ-400 | |
| 12 | Р***0 | Рукав 4У48-15Х80 | |
| 13 | 7***0 | Тройник | |
| 14 | 7***1 | Муфта (или рукав 700.19.02.051) | |
| 15 | Б***2 | Болт М6Х25-021 ГОСТ 7805-62 | |
| 16 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 17 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 18 | 7***2 | Корпус в сборе | |
| 19 | 7***1 | Прокладка | |
| 20 | 7***1 | Тройник | |
| 21 | Б***2 | Болт М6Х20-021 ГОСТ 7805-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
