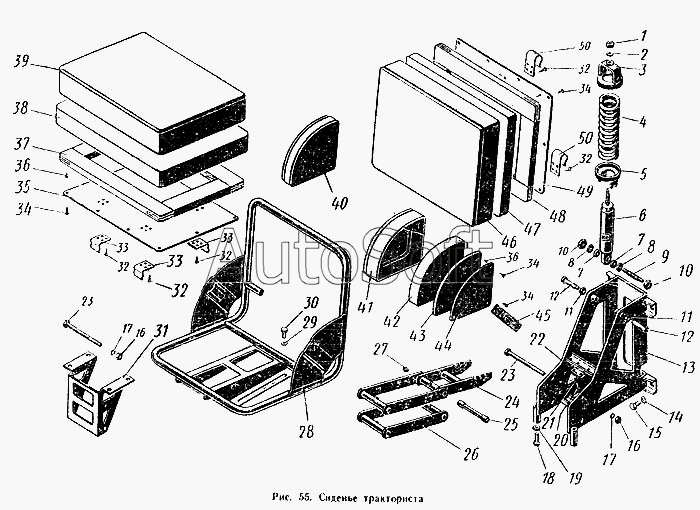

Каталог запасных частей к технике: ПТЗ К-700. Сиденье тракториста
37
24
25
26
27
28
29
30
31
32
32
32
32
32
33
33
33
34
34
34
34
35
36
36
23
23
38
39
40
41
42
43
44
45
46
47
48
49
50
50
9
1
2
3
4
5
6
7
7
8
8
10
10
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.00.68.000-3 | 7***3 | Установка сиденья тракториста | |
| 700.63.00.000-3 | 7***3 | Сиденье тракториста | |
| 700.68.03.010-1 | 7***1 | Подушка сиденья тракториста | |
| 700.68.03.030-1 | 7***1 | Подушка левая | |
| 700.68.04.000-2 | 7***2 | Механизм регулировки сиденья тракториста | |
| 700.68.05.000 | 7***0 | Спинка сиденья тракториста | |
| 1 | 7***4 | Гайка | |
| 2 | Ш***8 | Шайба 10-001 ГОСТ 11371- 68 | |
| 3 | 7***0 | Кронштейн верхний | |
| 4 | 7***6 | Пружина | |
| 5 | 7***0 | Кронштейн нижний | |
| 6 | 7***0 | Амортизатор | |
| 7 | 7***1 | Втулке резиновая | |
| 8 | Ш***8 | Шайба 16-001 ГОСТ 11371-68 | |
| 9 | 7***5 | Ось | |
| 10 | Г***2 | Гайка М16Х1,5-011 ГОСТ 5927-62 | |
| 11 | Г***2 | Гайка М16-011 ГОСТ 5927-62 | |
| 12 | В***4 | Винт М16Х130-011 ГОСТ 1481-64 | |
| 13 | 7***1 | Кронштейн сиденья в сборе | |
| 14 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 15 | Б***2 | Болт М12Х25-021 ГОСТ 7808-62 | |
| 16 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 17 | Ш***1 | Шайба пружинная 8Н ГОСТ 5402- 61 | |
| 18 | Б***2 | Болт М12Х50-021 ГОСТ 7811-62 | |
| 19 | Г***2 | Гайка М12Х2-011 ГОСТ 5927-62 | |
| 20 | В***2 | Винт М5Х20-001 ГОСТ 1489-62 | |
| 21 | Ш***8 | Шайба 5-001 ГОСТ 11371-68 | |
| 22 | 7***2 | Упор | |
| 23 | 7***4 | Болт | |
| 24 | 7***0 | Рычаг в сборе | |
| 25 | 7***3 | Ось | |
| 26 | 7***0 | Рычаг в сборе | |
| 27 | М***6 | Масленка 1-А1 ГОСТ 1303-56 | |
| 28 | 7***4 | Остов сиденья тракториста | |
| 29 | Ш***8 | Шайба 10-001 ГОСТ 11371- 68 | |
| 30 | Б***2 | Болт М10Х25-021 ГОСТ 7808-62 | |
| 31 | 7***0 | Кронштейн в сборе | |
| 32 | Ш***0 | Шуруп 4Х20 ГОСТ 1144- 60 | |
| 33 | 7***3 | Клипс | |
| 34 | Ш***0 | Шуруп А4Х20 ГОСТ 1145-60 | |
| 35 | 7***1 | Донышко | |
| 36 | Г***3 | Гвоздь «тэкс» №13 | |
| 37 | 7***0 | Рамка в сборе | |
| 38 | 7***1 | Набивка | |
| 39 | 7***1 | Чехол сиденья | |
| 40 | 7***1 | Подушка правая | |
| 41 | 7***2 | Чехол левый | |
| 42 | 7***1 | Набивка | |
| 43 | 7***1 | Дно | |
| 44 | 7***1 | Донышко | |
| 45 | 7***4 | Планка | |
| 46 | 7***0 | Чехол сиденья | |
| 47 | 7***2 | Набивка | |
| 48 | 7***0 | Рамка в сборе | |
| 49 | 7***3 | Донышко | |
| 50 | 7***7 | Клипс |
