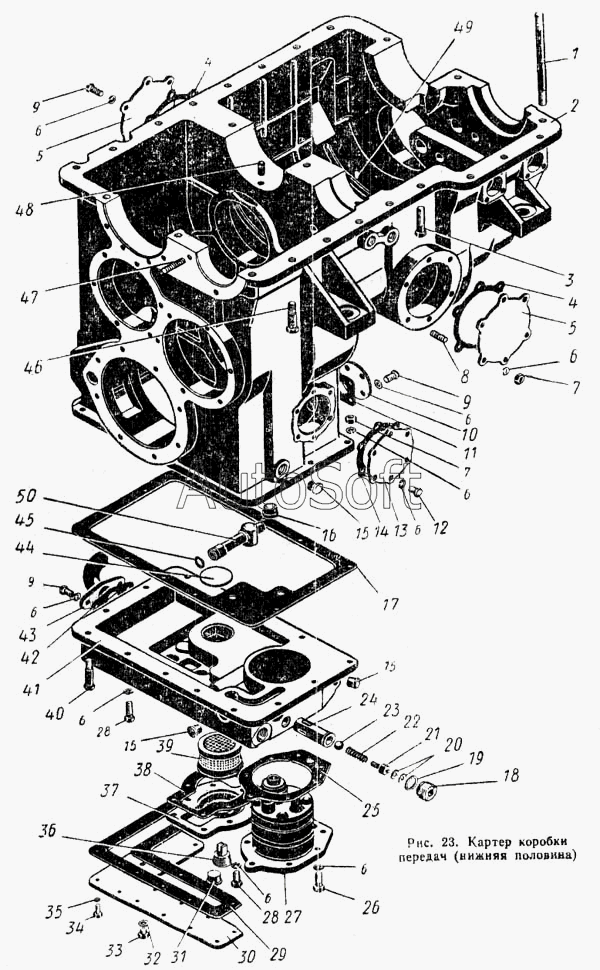

Каталог запасных частей к технике: ПТЗ К-700. Картер коробки передач (нижняя половина)
1
2
3
4
4
5
5
6
6
6
6
6
6
6
6
6
7
7
8
9
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.180-1 | 7***1 | Картер, нижняя половина в сборе | |
| 700.17.01.470 | 7***0 | Поддон в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | 7***1 | Шпилька | |
| 2 | 7***2 | Картер, нижняя половина | |
| 3 | Б***2 | Болт М14Х1,5Х60-021 ГОСТ 7811-62 | |
| 4 | 7***1 | Прокладка | |
| 5 | 7***1 | Крышка | |
| 6 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 7 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 8 | 7***9 | Шпилька | |
| 9 | Б***2 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 10 | 7***1 | Крышка | |
| 11 | 7***1 | Прокладка | |
| 12 | Б***2 | Болт М10Х18-021 ГОСТ 7808- 62 | |
| 13 | 7***2 | Крышка | |
| 14 | 7***2 | Прокладка | |
| 15 | 7***7 | Заглушка | |
| 16 | 7***1 | Заглушка | |
| 17 | 7***4 | Прокладка | |
| 18 | 7***1 | Пробка | |
| 19 | П***2 | Прокладка 22Х32 | |
| 20 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 21 | 7***1 | Стержень | |
| 22 | 7***3 | Пружина | |
| 23 | Ш***0 | Шарик БV 16 мм Н ГОСТ 3722-50 | |
| 24 | 7***9 | Втулка | |
| 25 | 7***3 | Прокладка | |
| 26 | Б***2 | Болт М10Х25-011 ГОСТ 7808-62 | |
| 27 | 7***0 | Насос в сборе | |
| 28 | Б***2 | Болт М10Х35-021 ГОСТ 7803-02 | |
| 29 | 7***1 | Прокладка | |
| 30 | 7***1 | Крышка | |
| 31 | 7***9 | Заглушка | |
| 32 | П***6 | Прокладка 10Х16 | |
| 33 | П***1 | Пробка шестигранная М10Х1 | |
| 34 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 35 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 36 | 7***0 | Пробка в сборе | |
| 37 | 7***1 | Крышка | |
| 38 | 7***1 | Прокладка | |
| 39 | 7***0 | Сетка в сборе | |
| 40 | 7***3 | Болт призонный | |
| 41 | 7***3 | Картер (поддон) | |
| 42 | 7***1 | Прокладка | |
| 43 | 7***2 | Труба в сборе | |
| 44 | З***7 | Заглушка 65 ГОСТ 3111-67 | |
| 45 | К***1 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | |
| 46 | 7***8 | Болт призонный | |
| 47 | Ш***5 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С | |
| 48 | Ш***1 | Штифт цилиндрический 12Пр2/2аХ25 ГОСТ 3125- 60 | |
| 49 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 50 | 7***1 | Маслопровод |
