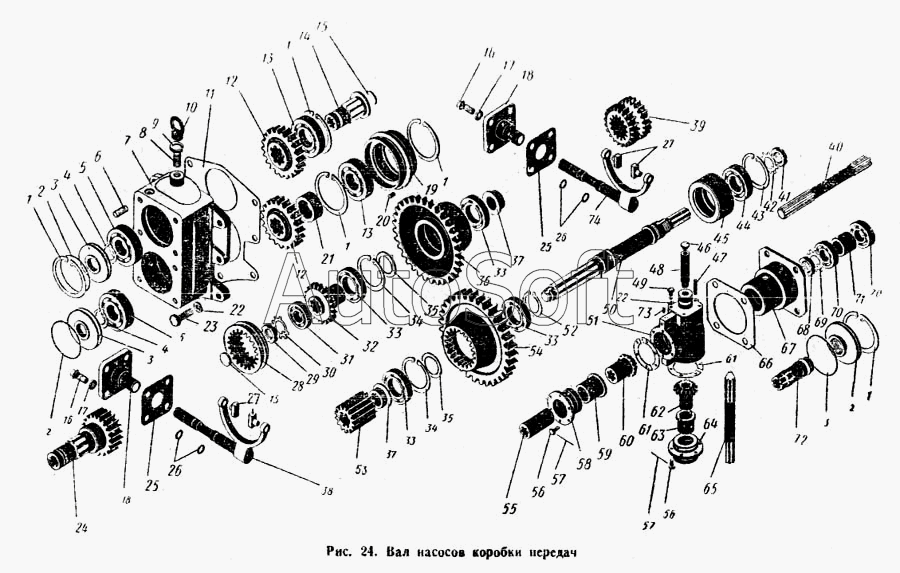

Каталог запасных частей к технике: ПТЗ К-700. Вал насосов коробки передач
44
54
53
52
51
50
49
48
47
46
45
55
43
42
41
40
39
38
37
37
36
35
35
64
74
73
72
71
70
70
69
68
67
66
65
34
34
63
62
61
61
60
59
58
57
57
56
56
3
3
3
13
13
12
12
11
10
9
8
7
6
5
5
4
4
14
2
2
2
1
1
1
1
1
24
33
33
33
33
32
31
30
29
28
27
27
26
26
25
25
23
22
22
21
20
19
18
18
17
17
16
16
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.290 | 7***0 | Редуктор в сборе | |
| 700.17.01.300-1 | 7***1 | Корпус в сборе | |
| 700.17.01.310 | 7***0 | Колышка в сборе | |
| 700.17.01.320 | 7***0 | Обойма в сборе | |
| 700.17.01.330 | 7***0 | Корпус в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | К***9 | Кольцо ВЭ-90 ГОСТ 9301-59 | |
| 2 | 7***1 | Кольцо уплотнительное | |
| 3 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 4 | К***9 | Кольцо НЭ-40 ГОСТ 9301-59 | |
| 5 | Ш***7 | Шарикоподшипник 308 ГОСТ 8338-57 | |
| 6 | Ш***6 | Шпилька БМ10Х30 (12/22) 021 ГОСТ 11765-66 | |
| 7 | 7***1 | Корпус | |
| 8 | 7***2 | Шпилька | |
| 9 | Ш***1 | Шайба пружинная 14Н ГОСТ 6402-61 | |
| 10 | 7***4 | Рым-гайка | |
| 11 | 7***1 | Прокладка | |
| 12 | 7***5 | Шестерня | |
| 13 | Ш***7 | Шарикоподшипник 210 ГОСТ 8338-57 | |
| 14 | 7***1 | Валик | |
| 15 | З***7 | Заглушка 32 ГОСТ 3111-67 | |
| 16 | Б***2 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 17 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 18 | 7***2 | Крышка | |
| 19 | 7***8 | Втулка | |
| 20 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 21 | 7***7 | Втулка | |
| 22 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 23 | Б***2 | Болт М12Х40-021 ГОСТ 7808-62 | |
| 24 | 7***1 | Шестерня | |
| 25 | 7***1 | Прокладка | |
| 26 | Р***7 | Роликоподшипник 2312К ГОСТ 8328-57 | |
| 27 | 7***8 | Сухарь | |
| 28 | 7***9 | Муфта | |
| 29 | Г***6 | Гайка ПМ27Х1,5-100 ГОСТ 11871-66 | |
| 30 | Ш***6 | Шайба стопорная 27-001 ГОСТ 11872-66 | |
| 31 | Ш***7 | Шарикоподшипник 206 ГОСТ 8338-57 | |
| 32 | 7***2 | Шестерня | |
| 33 | Ш***7 | Шарикоподшипник 110 ГОСТ 8338-57 | |
| 34 | К***9 | Кольцо ВЭ-80 ГОСТ 9301- 59 | |
| 35 | 7***5 | Кольцо | |
| 36 | 7***1 | Шестерня | |
| 37 | 7***3 | Втулка | |
| 38 | 7***2 | Вилка а сборе | |
| 39 | 7***8 | Прокладка | |
| 40 | 7***3 | Валик | |
| 41 | Г***6 | Гайка ПМ6Х1,5-100 ГОСТ 11871-66 | |
| 42 | Ш***6 | Шайба стопорная 36-001 ГОСТ 11872-66 | |
| 43 | К***9 | Кольцо ВЭ-80 ГОСТ 9301- 59 | |
| 44 | Ш***7 | Шарикоподшипник 208 ГОСТ 8338-57 | |
| 45 | 7***1 | Корпус подшипника | |
| 46 | 7***6 | Жиклер | |
| 47 | Ш***- | Штифт цилиндрический 10Пр2Х40 ГОСТ 3128-60 | |
| 48 | 7***6 | Труба | |
| 49 | Б***2 | Болт М12Х50-021 ГОСТ 7811-62 | |
| 50 | 7***1 | Вал | |
| 51 | 7***1 | Корпус | |
| 52 | К***9 | Кольцо НЭ-50 ГОСТ 9301-59 | |
| 53 | 7***1 | Шестерня | |
| 54 | 7***4 | Муфта | |
| 55 | 7***2 | Муфта | |
| 56 | Б***2 | Болт М6Х20-021 ГОСТ 7805-62 | |
| 57 | П***7 | Проволока КО 1,2Х160 мм ГОСТ 792-67 | |
| 57 | П***7 | Проволока КО 1Х300 мм ГОСТ 792-67 | |
| 58 | 7***5 | Обойма | |
| 59 | 7***6 | Втулка | |
| 60 | 7***9 | Шестерня коническая | |
| 61 | 7***2 | Прокладка | |
| 62 | 7***1 | Шестерня коническая | |
| 63 | 7***8 | Втулка | |
| 64 | 7***7 | Обойма | |
| 65 | 7***4 | Валик | |
| 66 | 7***3 | Прокладка | |
| 67 | 7***4 | Стакан | |
| 68 | Г***6 | Ганка ПМ33Х1,5-100 ГОСТ 11871-66 | |
| 69 | Ш***6 | Шайба стопорная 33-001 ГОСТ 11872-66 | |
| 70 | Ш***7 | Шарикоподшипник 107 ГОСТ 8338-57 | |
| 71 | 7***6 | Втулка | |
| 72 | 7***1 | Втулка | |
| 73 | 7***4 | Заглушка | |
| 74 | 7***1 | Вилка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
