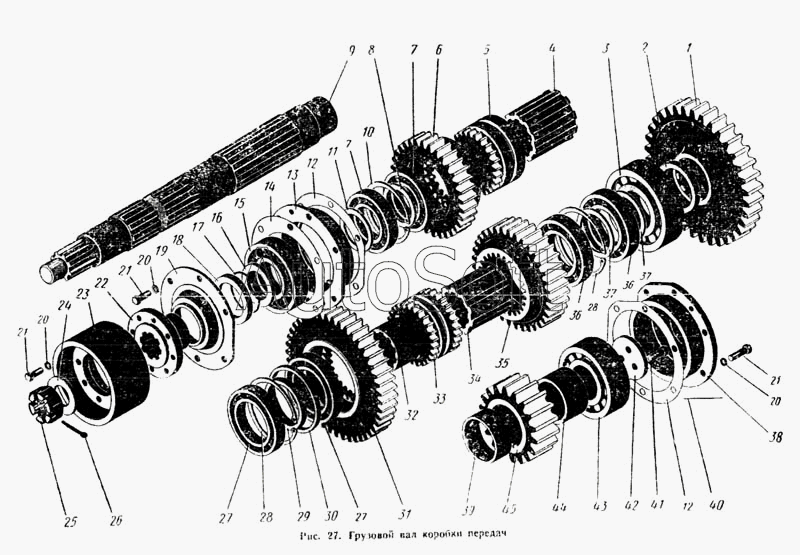

Каталог запасных частей к технике: ПТЗ К-700. Грузовой вал коробки передач
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.150 | 7***0 | Крышка в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | 7***3 | Шестерня | |
| 2 | 7***6 | Втулка | |
| 3 | Р***7 | Роликоподшипник 92616К ГОСТ 8328-57 | |
| 4 | 7***2 | Втулка шлицевая | |
| 5 | 7***2 | Муфта | |
| 6 | 7***4 | Шестерня | |
| 7 | Ш***7 | Шарикоподшипник 214 ГОСТ 8338-57 | |
| 8 | 7***3 | Кольцо | |
| 9 | 7***2 | Вал грузовой | |
| 10 | К***9 | Кольцо ВЭ-125 ГОСТ 9301-59 | |
| 11 | 7***2 | Кольцо | |
| 12 | 7***2 | Прокладка | |
| 13 | 7***4 | Обойма | |
| 14 | 7***1 | Прокладка | |
| 15 | Ш***7 | Шарикоподшипник 314 ГОСТ 8338-57 | |
| 16 | 7***4 | Кольцо | |
| 17 | П***2 | Пружина АСК-75-2 | |
| 18 | У***4 | Уплотнение ЛК БСК-75-100-12/14 | |
| 19 | 7***1 | Крышка | |
| 20 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 21 | Б***2 | Болт М12Х35-021 ГОСТ 7808-62 | |
| 22 | 7***8 | Ступина барабана | |
| 23 | 7***9 | Барабан | |
| 24 | Ш***8 | Шайба 42 ГОСТ 11371-68 | |
| 25 | 7***7 | Гайка | |
| 26 | Ш***6 | Шплинт Х880-001 ГОСТ 397-66 | |
| 27 | Ш***7 | Шарикоподшипник 118 ГОСТ 8338-57 | |
| 28 | К***9 | Кольцо ВЭ-140 ГОСТ 9301-59 | |
| 29 | 7***6 | Кольцо промежуточное | |
| 30 | 7***7 | Кольцо | |
| 31 | 7***8 | Шестерня | |
| 32 | 7***1 | Втулка | |
| 33 | 7***2 | Муфта | |
| 34 | 7***1 | Втулка шлицевая | |
| 35 | 7***2 | Шестерня | |
| 36 | Ш***7 | Шарикоподшипник 216 ГОСТ 8338-57 | |
| 37 | 7***5 | Кольцо | |
| 38 | 7***1 | Крышка | |
| 39 | 7***6 | Втулка | |
| 40 | П***7 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | |
| 41 | Б***2 | Болт III М12Х35-106 ГОСТ 7808-62 | |
| 42 | 7***2 | Шайба | |
| 43 | Р***7 | Роликоподшипник 92614К ГОСТ 8328-57 | |
| 44 | 7***3 | Втулка | |
| 45 | 7***5 | Шестерня |
