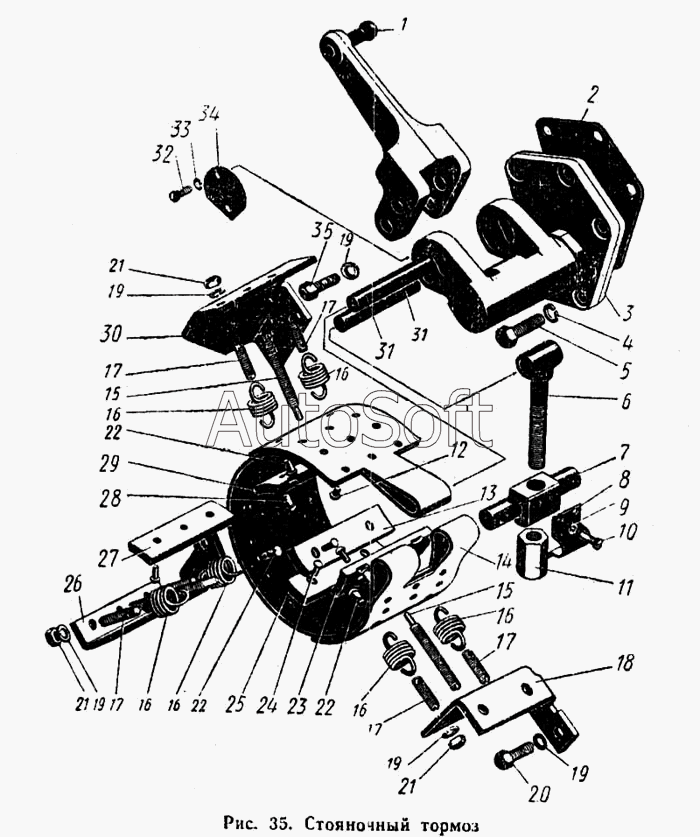

Каталог запасных частей к технике: ПТЗ К-700. Стояночный тормоз
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
16
16
17
17
17
17
17
18
19
19
19
19
19
20
21
21
21
22
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.18.010-1 | 7***1 | Лента тормозная в сборе | |
| 700.17.18.020-1 | 7***1 | Лента тормозная в сборе | |
| 1 | 7***1 | Рычаг в сборе | |
| 2 | 7***2 | Прокладка | |
| 3 | 7***2 | Фланец в сборе | |
| 4 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 5 | Б***2 | Болт М12Х35 ГОСТ 7808-62 | |
| 6 | 7***1 | Серьга | |
| 7 | 7***1 | Траверса | |
| 8 | 7***6 | Пружина | |
| 9 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 10 | В***2 | Винт М6Х10-001 ГОСТ 1489-62 | |
| 11 | 7***5 | Гайка | |
| 12 | З***8 | Заклепка 6Х14 ГОСТ 10299-68 | |
| 13 | 7***9 | Колодка | |
| 14 | 7***1 | Лента тормозная | |
| 15 | 7***1 | Упор | |
| 16 | 7***3 | Пружина | |
| 17 | 7***1 | Винт регулировочный | |
| 18 | 7***3 | Кронштейн правый | |
| 19 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 20 | Б***2 | Болт М10Х18 ГОСТ 7808-62 | |
| 21 | Г***2 | Гайка М10-011 ГОСТ 5929-62 | |
| 22 | 7***2 | Зацеп | |
| 23 | 7***1 | Колодка | |
| 24 | З***8 | Заклепка 6Х14 ГОСТ 10300-68 | |
| 25 | 7***4 | Колодка | |
| 26 | 7***1 | Кронштейн нижний в сборе | |
| 27 | 7***3 | Колодка | |
| 28 | З***8 | Заклепка 6Х16 ГОСТ 10300- С8 | |
| 29 | 7***2 | Колодка | |
| 30 | 7***1 | Кронштейн левый | |
| 31 | 7***5 | Палец | |
| 32 | Б***2 | Болт М8Х16 ГОСТ 7808-62 | |
| 33 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 34 | 7***1 | Крышка | |
| 35 | Б***2 | Болт М10Х25 ГОСТ 7808-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
