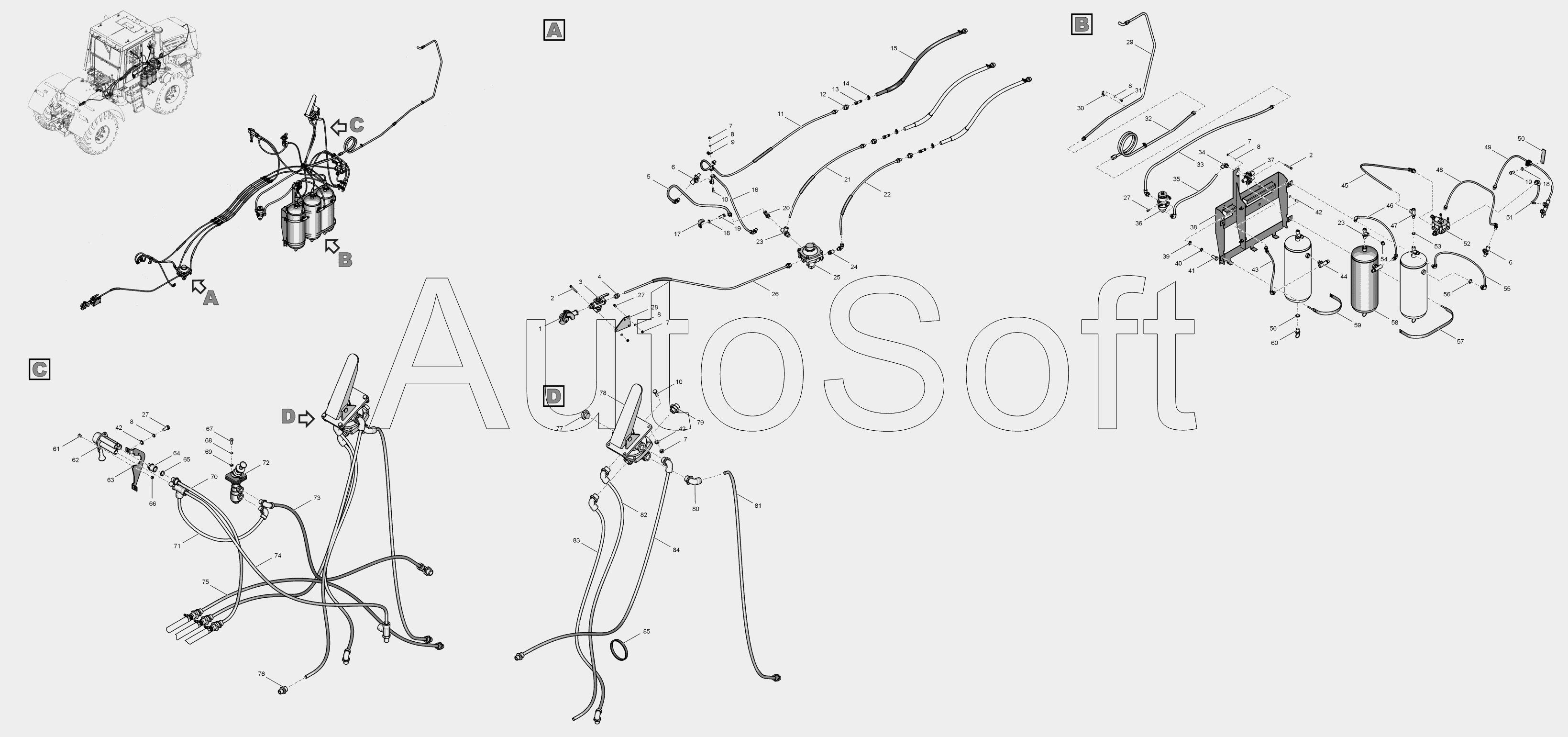

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт" (2015). 744Р2-3500000-4 Тормоза
1
2
2
3
4
5
6
6
7
7
7
7
8
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Головка соединительная тип А | |
| 2 | Б***9 | Болт М8-6gх70.56.019 | |
| 3 | 1***0 | Кран разобщительный | |
| 4 | 9***2 | Фитинг прямой | |
| 5 | D***4 | Трубка 10/8 | |
| 6 | D***2 | Тройник вертикальный | |
| 7 | Г***9 | Гайка М8-6Н.8С.019 | |
| 8 | Ш***5 | Шайба 8.65Г.05 | |
| 9 | R***4 | Хомут | |
| 10 | Б***9 | Болт М8-6gх25.56.019 | |
| 11 | D***4 | Трубка 10/8 | |
| 12 | D***2 | Переходник | |
| 13 | D***2 | Переходник | |
| 14 | N***O | Хомут | |
| 15 | Р***6 | Рукав 12х20-1,6 | |
| 16 | D***4 | Трубка 10/8 | |
| 17 | 7***3 | Уголок | |
| 18 | Ш***5 | Шайба 14.65Г.05 | |
| 19 | Б***9 | Болт М14-6gх30.56.019 | |
| 20 | 9***2 | Фитинг угловой | |
| 21 | D***4 | Трубка 10/8 | |
| 22 | D***4 | Трубка 10/8 | |
| 23 | D***2 | Тройник вертикальный | |
| 24 | 7***1 | Переходник | |
| 25 | 1***0 | Клапан управления тормозами прицепа с обновленным приводом | |
| 26 | D***4 | Трубка 10/8 | |
| 27 | Б***9 | Болт М8-6gх20.56.019 | |
| 28 | 7***1 | Кронштейн | |
| 29 | 7***0 | Труба | |
| 30 | R***4 | Хомут обрезиненный | |
| 31 | Б***9 | Болт М8-6gx16.56.019 | |
| 32 | 7***0 | Труба | |
| 33 | D***4 | Трубка 10/8 | |
| 34 | 9***2 | Фитинг угловой | |
| 35 | D***4 | Трубка 10/8 | |
| 36 | 1***0 | Регулятор давления в сборе | |
| 37 | 1***0 | Клапан защитный тройной | |
| 38 | 7***1 | Кронштейн | |
| 39 | Ш***9 | Шайба 16.01.019 | |
| 40 | Ш***5 | Шайба 16.65Г.05 | |
| 41 | Б***9 | Болт М16-6gх40.56.019 | |
| 42 | Ш***9 | Шайба 8.01.019 | |
| 43 | D***4 | Трубка 10/8 | |
| 44 | D***2 | Тройник горизонтальный | |
| 45 | D***4 | Трубка 10/8 | |
| 46 | D***4 | Трубка 10/8 | |
| 47 | 9***2 | Тройник вертикальный | |
| 48 | D***4 | Трубка 10/8 | |
| 49 | D***4 | Трубка 10/8 | |
| 50 | 7***1 | Кронштейн | |
| 51 | D***4 | Трубка 10/8 | |
| 52 | 1***0 | Клапан ускорительный | |
| 53 | 1***1 | Прокладка | |
| 54 | V***5 | Клапан контрольного вывода | |
| 55 | D***4 | Трубка 10/8 | |
| 56 | 2***1 | Прокладка 22М1 | |
| 57 | 7***0 | Лента | |
| 58 | 5***5 | Ресивер | |
| 59 | 7***1 | Лента | |
| 60 | 1***0 | Кран слива конденсата | |
| 61 | В***9 | Винт В2 М6-6g12.48.019 | |
| 62 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 63 | 2***0 | Кронштейн | |
| 64 | 7***7 | Штуцер | |
| 65 | 1***1 | Прокладка | |
| 66 | 2***3 | Гайка накидная | |
| 67 | Б***9 | Болт М6-8gх16.56.019 | |
| 68 | Ш***5 | Шайба 6.65Г.05 | |
| 69 | Ш***9 | Шайба 6.01.019 | |
| 70 | D***4 | Трубка 10/8 | |
| 71 | D***4 | Трубка 10/8 | |
| 72 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 73 | D***4 | Трубка 10/8 | |
| 74 | D***4 | Трубка 10/8 | |
| 75 | D***4 | Трубка 10/8 | |
| 76 | 9***2 | Фитинг прямой | |
| 77 | 2***9 | Пробка | |
| 78 | 1***8 | Кран тормозной двухсекционный с педалью | |
| 79 | 2***1 | Штуцер | |
| 80 | 9***2 | Фитинг угловой | |
| 81 | D***4 | Трубка 10/8 | |
| 82 | D***4 | Трубка 10/8 | |
| 83 | D***4 | Трубка 10/8 | |
| 84 | D***4 | Трубка 10/8 | |
| 85 | Р***к | Ремешок пластмассовый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
