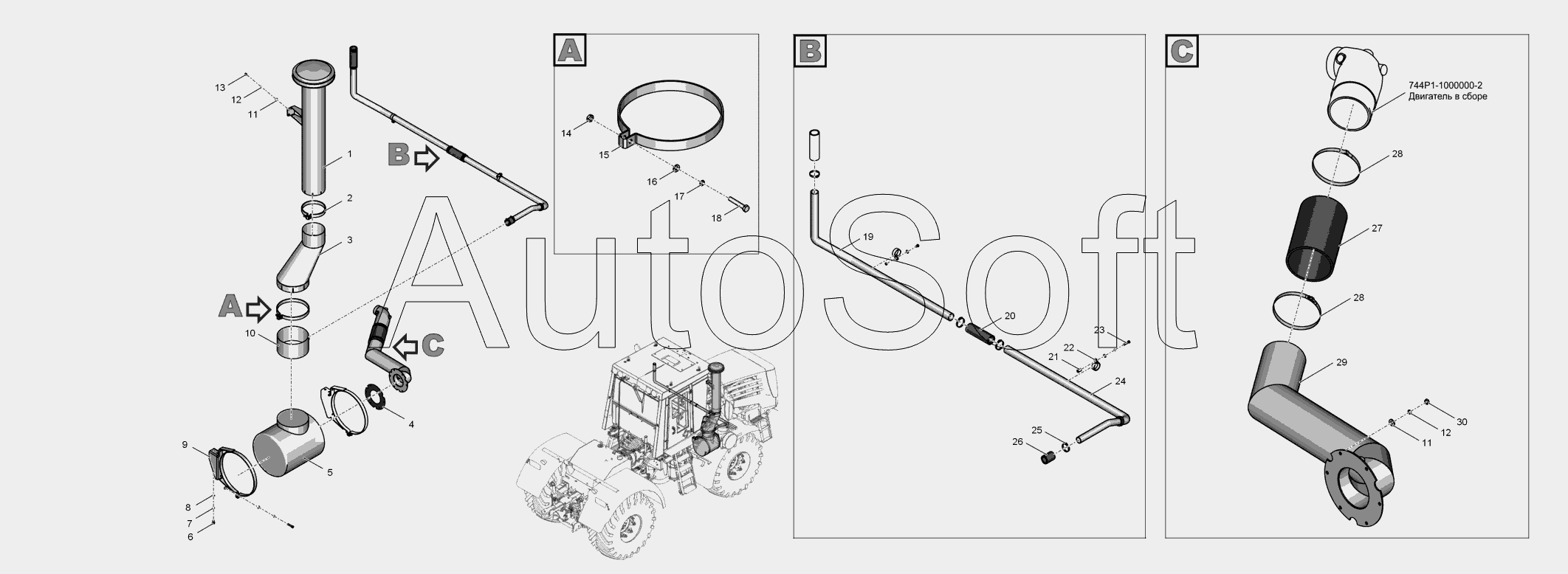

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт" (2015). 744Р-1900000-1 Система очистки воздуха
16
30
29
28
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Труба воздухозаборная | |
| 2 | 7***5 | Хомут | |
| 3 | 7***0 | Переходник | |
| 4 | 7***5 | Прокладка | |
| 5 | 2***1 | Воздухоочиститель | |
| 6 | Б***9 | Болт M12-6gx25.56.019 | |
| 7 | Ш***5 | Шайба 12.65Г.05 | |
| 8 | Ш***9 | Шайба 13/01.019 | |
| 9 | 7***0 | Хомут | |
| 10 | 2***6 | Воздухоочиститель циклонный | |
| 11 | Ш***9 | Шайба 8,4/01.019 | |
| 12 | Ш***5 | Шайба 8.65Г.05 | |
| 13 | Б***9 | Болт M8-6gx20.56.019 | |
| 14 | Г***9 | Гайка М10-6Н-8С.019 | |
| 15 | 7***6 | Хомут | |
| 16 | Ш***9 | Шайба 10,5/01.019 | |
| 17 | Ш***5 | Шайба 10.65Г.05 | |
| 18 | Б***9 | Болт M10-6gx60.56.019 | |
| 19 | 7***8 | Труба | |
| 20 | Р***6 | Рукав 50x61,5-1,6 | |
| 21 | 7***2 | Втулка | |
| 22 | 7***5 | Хомут | |
| 23 | Б***9 | Болт M8-6gx50.56.019 | |
| 24 | 7***0 | Труба | |
| 25 | N***2 | Хомут | |
| 26 | Р***5 | Рукав 42x55-1,5 | |
| 27 | Р***5 | Рукав 125x605 | |
| 28 | N***a | Хомут | |
| 29 | Э***1 | Труба | |
| 30 | Г***9 | Гайка M8-6H.8C.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
