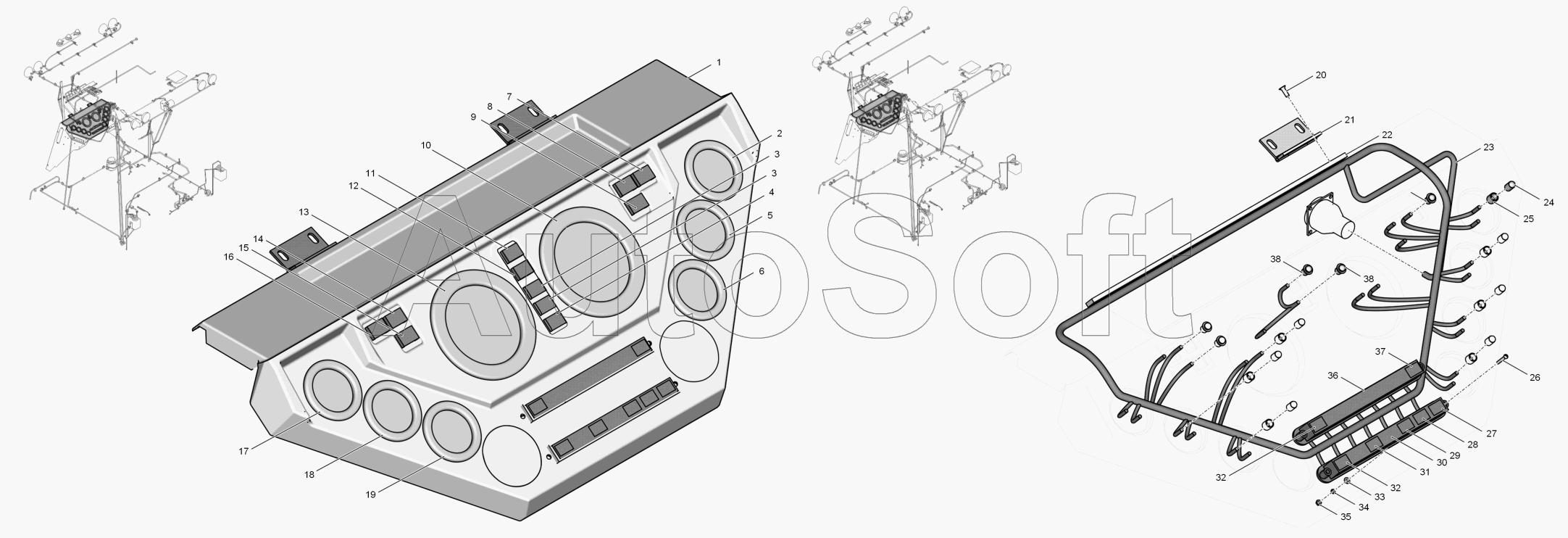

Каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум" (2015). 744Р2-3805000-5 Щиток приборов
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Панель приборная | |
| 2 | 1***1 | Приемник | |
| 3 | 2***6 | Контрольная лампа с символом 744Р2-3805012-04 | |
| 4 | 2***7 | Контрольная лампа | |
| 5 | 3***1 | Приемник указателя давления | |
| 6 | 1***2 | Указатель напряжения | |
| 7 | 2***5 | Контрольная лампа | |
| 8 | 2***3 | Контрольная лампа-резерв | |
| 9 | 2***7 | Контрольная лампа | |
| 10 | 3***Л | Показывающий прибор | |
| 11 | 2***7 | Блок контрольных ламп | |
| 12 | 2***8 | Контрольная лампа | |
| 13 | П***4 | Тахометр | |
| 14 | 2***2 | Контрольная лампа | |
| 15 | 2***8 | Контрольная лампа | |
| 16 | 2***1 | Контрольная лампа | |
| 17 | 3***С | Приемник указателя давления | |
| 18 | 3***С | Приемник указателя температуры | |
| 19 | 3***6 | Приемник указателя уровня топлива | |
| 20 | В***9 | Винт ВМ4-6gx12.48.019 | |
| 21 | 7***1 | Петля | |
| 22 | 7***1 | Прижим | |
| 23 | 7***5 | Жгут проводов щитка приборов | |
| 24 | Л***2 | Лампа А24-2 | |
| 25 | Л***9 | Патрон со штекером | |
| 26 | В***6 | Винт ВМ3-6gx20.48.016 | |
| 27 | 7***2 | Символ | |
| 28 | 7***1 | Символ | |
| 29 | 7***3 | Символ | |
| 30 | 2***8 | Блок контрольных ламп | |
| 31 | 7***2 | Символ | |
| 32 | 7***4 | Символ | |
| 33 | Ш***5 | Шайба 3.65Г.05 | |
| 34 | Ш***9 | Шайба А3.01.019 | |
| 35 | Г***9 | Гайка М3-6Н.5.019 | |
| 36 | 2***6 | Блок контрольных ламп | |
| 37 | 7***2 | Символ | |
| 38 | Л***2 | Лампа А24-1,2 |
