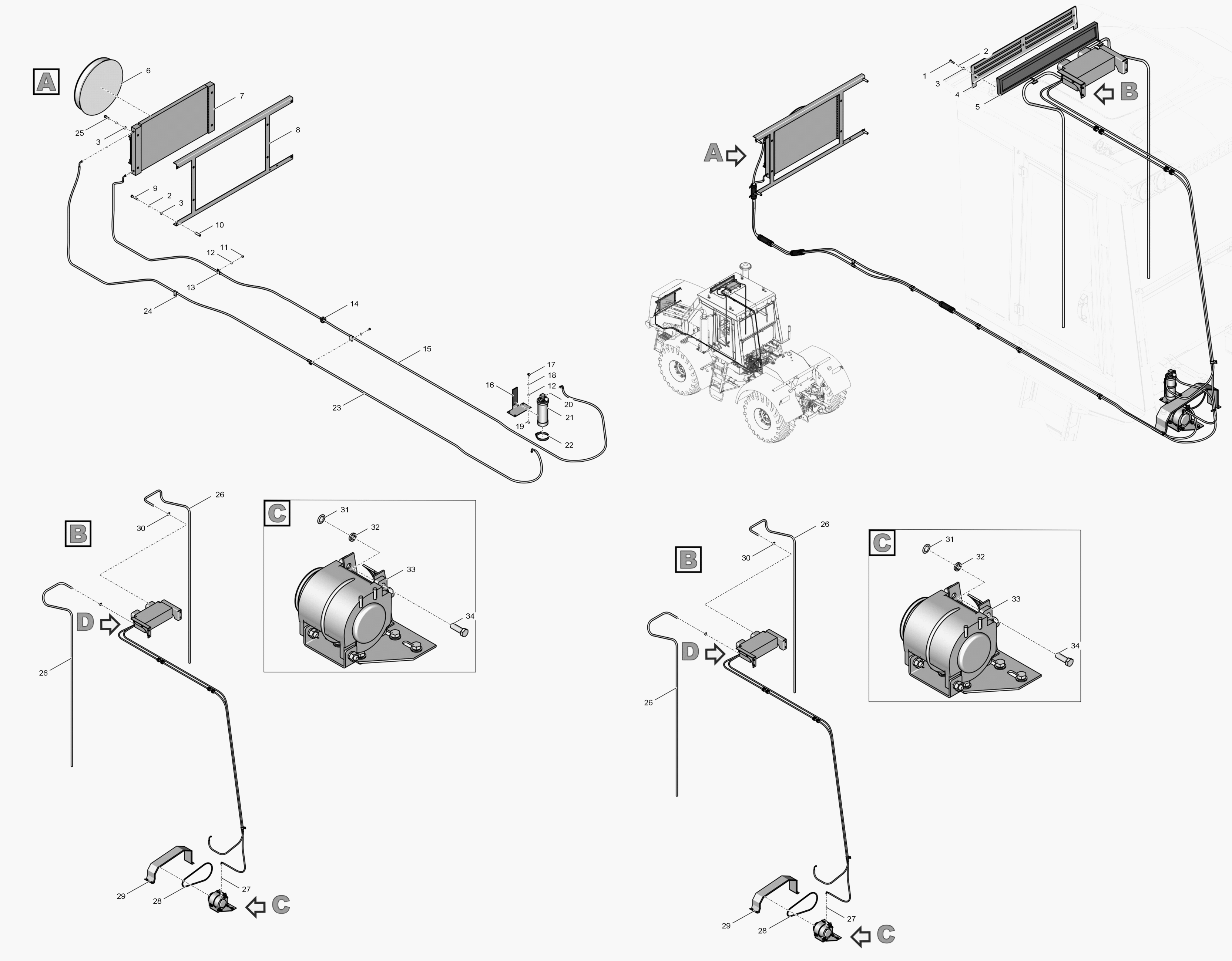

Каталог запасных частей к технике: ПТЗ К-744Р3 "Премиум" (2015). 744Р1-8100000-5-02 Система кондиционирования воздуха кабины
34
34
24
25
26
26
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
23
35
36
37
38
39
40
41
42
43
44
12
12
2
2
3
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М8-6gх20.56.019 | |
| 2 | Ш***9 | Шайба 8.01.019 | |
| 3 | Ш***5 | Шайба 8.65Г.05 | |
| 4 | 7***2 | Жалюзи | |
| 5 | N***2 | Фильтр | |
| 6 | 9***0 | Вентилятор 14 | |
| 7 | 0***0 | Конденсатор с кронштейном в сборе | |
| 8 | 7***3 | Рамка | |
| 9 | Б***9 | Болт М8-6gх50.56.019 | |
| 10 | 7***4 | Проставка | |
| 11 | Б***9 | Болт М6-6gх12.56.019 | |
| 12 | Ш***5 | Шайба 6.65Г.05 | |
| 13 | R***4 | Хомут | |
| 14 | С***0 | Кабельная стяжка | |
| 15 | 0***0 | Хладонопровод конденсатор-ресивер | |
| 16 | 7***0 | Кронштейн | |
| 17 | Б***9 | Болт М6-6gх16.56.019 | |
| 18 | Ш***9 | Шайба 6.01.019 | |
| 19 | Г***9 | Гайка М6-6Н.8С.019 | |
| 20 | 0***0 | Уплотнительное кольцо О-ring 9/16 | |
| 21 | 9***3 | Ресивер | |
| 22 | N***0 | Хомут червячный Norma 50-70 | |
| 23 | 0***3 | Хладонопровод компрессор-конденсатор | |
| 24 | R***4 | Хомут обрезиненный | |
| 25 | Б***9 | Болт М8-6gх35.56.019 | |
| 26 | Т***5 | Трубка отвода конденсата 12х1,5 | |
| 27 | 0***0 | Уплотнительное кольцо О-ring 3/4 | |
| 28 | Р***0 | Ремень А-1000 | |
| 29 | 7***2 | Кожух | |
| 30 | N***2 | Хомут червячный Norma 12-22 | |
| 31 | Ш***5 | Шайба 10.65Г.05 | |
| 32 | Ш***9 | Шайба 10.01.019 | |
| 33 | 7***3 | Компрессор | |
| 34 | Б***9 | Болт М10-6gx20.56.019 | |
| 35 | 0***0 | Уплотнительное кольцо О-ring 5/8 | |
| 36 | 0***0 | Уплотнительное кольцо О-ring 7/8 | |
| 37 | Б***9 | Болт М8-6gx16.56.019 | |
| 38 | 7***1 | Кронштейн | |
| 39 | 0***0 | Испаритель | |
| 40 | 7***1 | Кронштейн | |
| 41 | 0***0 | Хладонопровод ресивер-испаритель | |
| 42 | R***4 | Хомут обрезиненный | |
| 43 | 0***3 | Хладонопровод испаритель-компрессор | |
| 44 | 7***2 | Втулка |
