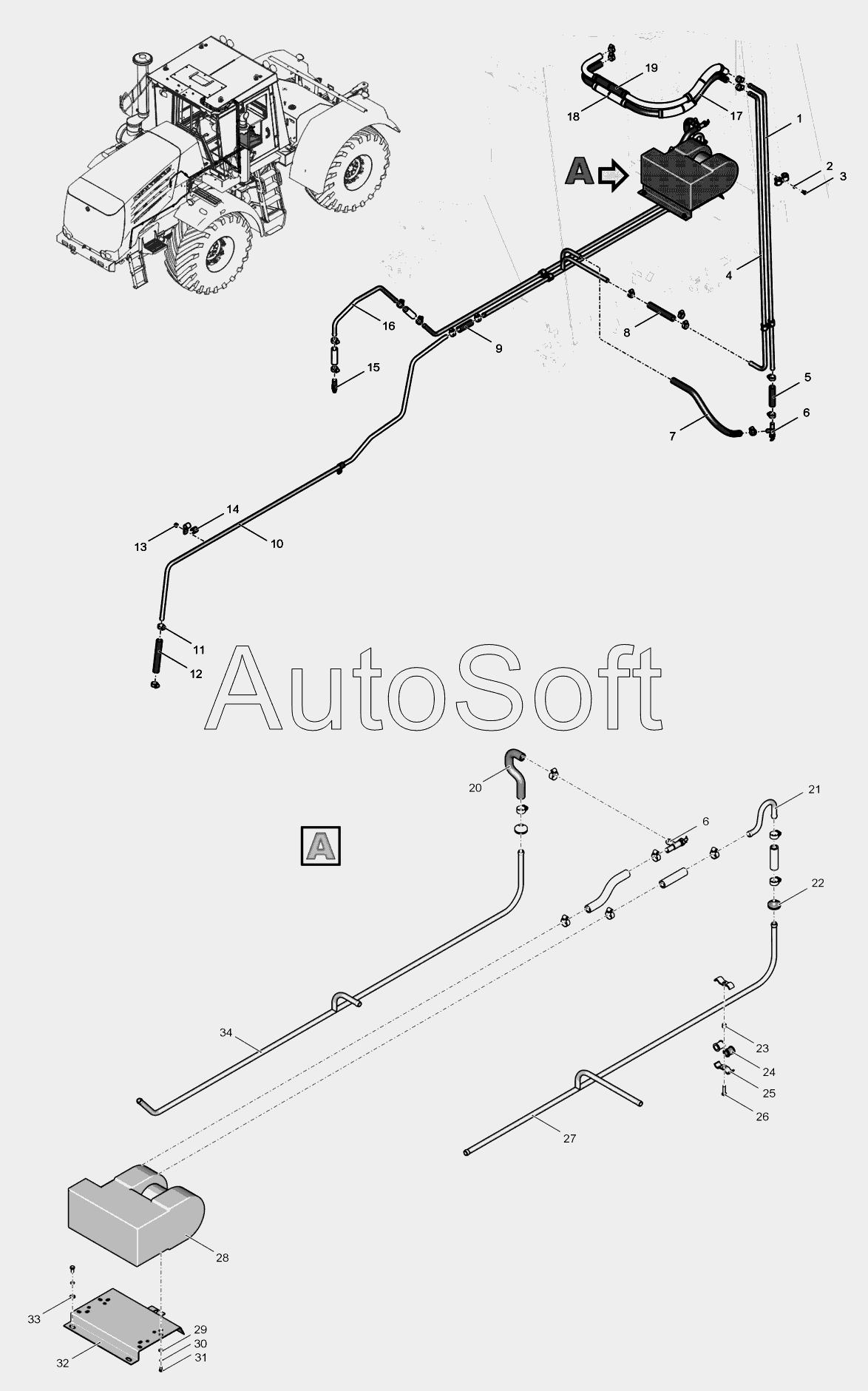

Каталог запасных частей к технике: ПТЗ К-744Р3 "Стандарт" (2015). 744Р2-8110000-5 Система отопления
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Труба | |
| 2 | Ш***5 | Шайба 8.65Г.05 | |
| 3 | Б***9 | Болт М8-6gx16.56.019 | |
| 4 | 7***5 | Труба | |
| 5 | Р***6 | Рукав 16х25-1,6 | |
| 6 | К***1 | Кран ВС 11 | |
| 7 | Р***6 | Рукав 16х25-1,6 | |
| 8 | Р***6 | Рукав 16х25-1,6 | |
| 9 | Р***6 | Рукав 16х25-1,6 | |
| 10 | 7***1 | Труба | |
| 11 | N***7 | Хомут | |
| 12 | Р***6 | Рукав 16х25-1,6 | |
| 13 | 7***7 | Проставка | |
| 14 | R***4 | Хомут | |
| 15 | 2***3 | Штуцер | |
| 16 | 7***1 | Труба | |
| 17 | Р***6 | Рукав 16х25-1,6 | |
| 18 | Р***к | Ремешок пластмассовый | |
| 19 | Р***6 | Рукав 25х35-1,6 | |
| 20 | Р***6 | Рукав 16х25-1,6 | |
| 21 | 7***1 | Труба | |
| 22 | 7***5 | Втулка | |
| 23 | 7***5 | Втулка | |
| 24 | 7***2 | Втулка | |
| 25 | 7***9 | Скоба | |
| 26 | Б***9 | Болт М8-6gх30.56.019 | |
| 27 | 7***1 | Труба | |
| 28 | О***8 | Отопитель ОС-8 | |
| 29 | Ш***5 | Шайба 6.65Г.05 | |
| 30 | Ш***9 | Шайба 6,4/01.019 | |
| 31 | Б***9 | Болт М6-6gх12.56.019 | |
| 32 | 7***1 | Кронштейн | |
| 33 | Ш***9 | Шайба 8,4/01.019 | |
| 34 | 7***2 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
