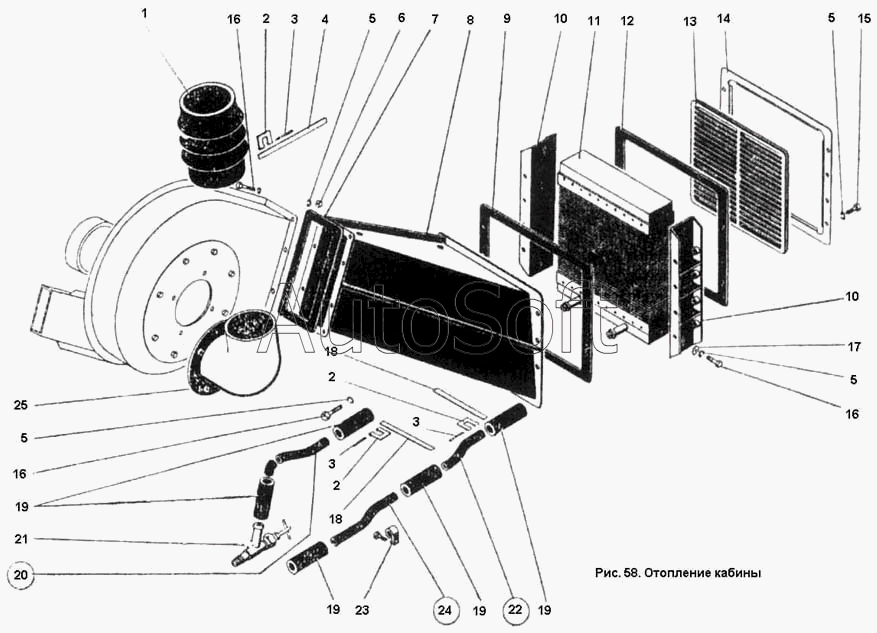

Каталог запасных частей к технике: ПТЗ К-701. Отопление кабины
11
25
24
23
22
21
20
19
19
19
19
18
18
17
16
16
16
15
14
13
12
10
10
9
8
7
6
5
5
5
5
4
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.81.00.000-2 | 7***2 | Отопление кабины | |
| 700А.81.00.072-03 | 7***3 | Труба | |
| 700А.81.00.073-02 | 7***2 | Труба | |
| 700А.81.00.073-1 | 7***1 | Труба | |
| 701.81.00.000-1 | 7***1 | Отопление кабины | |
| 1 | 7***2 | Кожух | |
| 2 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 3 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 4 | 7***1 | Лента | |
| 5 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 6 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 7 | 7***9 | Прокладка | |
| 8 | 7***1 | Кожух в сборе | |
| 9 | 7***3 | Прокладка | |
| 10 | 7***0 | Боковина в сборе | |
| 11 | 7***0 | Радиатор системы отопления | |
| 12 | 7***5 | Прокладка | |
| 13 | 7***4 | Сетка | |
| 14 | 7***3 | Фланец | |
| 15 | Б***0 | Болт М6Х20 ГОСТ 7808-70 | |
| 16 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 17 | Ш***8 | Шайба 6.01 ГОСТ 11371-78 | |
| 18 | Л***1 | Лента 275 ГОСТ 503-71 | |
| 19 | 7***4 | Труба | |
| 20 | 7***2 | Труба | |
| 21 | 7***0 | Кран | |
| 22 | 7***4 | Труба | |
| 23 | Х***0 | Хомутик ХПО-15Х7 ЛК 0034-00 | |
| 24 | 7***1 | Труба | |
| 25 | 7***1 | Патрубок в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
