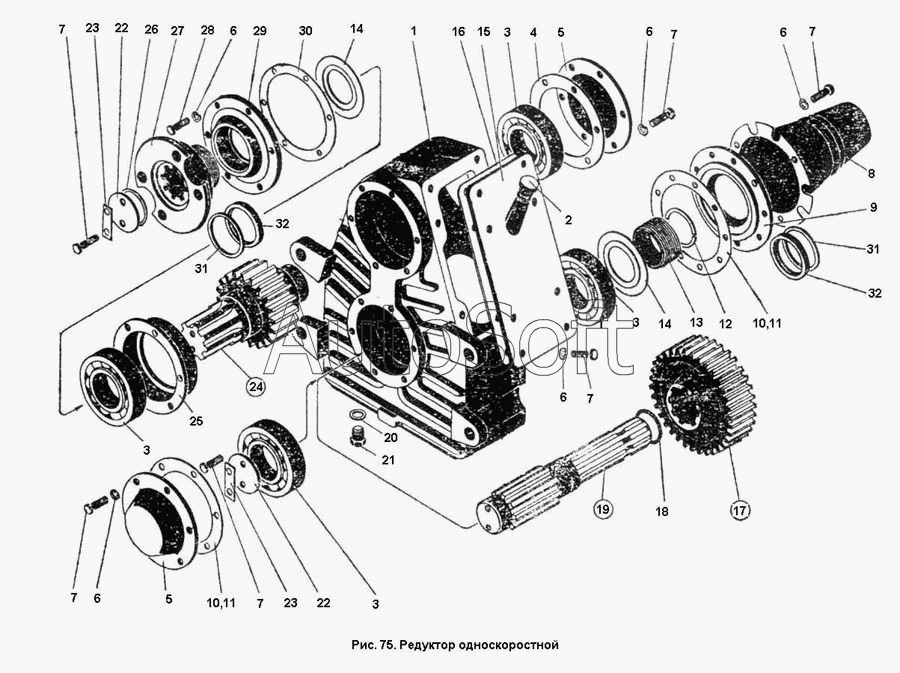

Каталог запасных частей к технике: ПТЗ К-701. Редуктор односкоростной
24
15
16
17
18
19
20
21
22
22
23
23
14
14
25
26
27
28
29
30
31
31
32
32
5
5
1
2
3
3
3
3
4
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.42.02.000 | 7***0 | Редуктор односкоростной | |
| 700А.42.02.017-1 | 7***1 | Шестерня | |
| 700А.42.02.018-1 | 7***1 | Вал-шестерня | |
| 700А.42.02.074-1 | 7***1 | Вал отбора мощности | |
| 701.42.02.000 | 7***0 | Редуктор односкоростной | |
| 1 | 7***1 | Корпус механизма отбора мощности | |
| 2 | 7***0 | Сапун | |
| 3 | П***5 | Подшипник 311 ГОСТ 8338-75 | |
| 4 | 7***1 | Прокладка | |
| 5 | 7***6 | Крышка | |
| 6 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 7 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 8 | 7***0 | Кожух | |
| 9 | 7***1 | Крышка | |
| 10 | 7***1 | Прокладка | |
| 11 | 7***2 | Прокладка | |
| 12 | 7***1 | Полукольцо | |
| 13 | 7***1 | Втулка | |
| 14 | 7***3 | Маслоотражатель | |
| 15 | 7***2 | Крышка в сборе | |
| 16 | 7***1 | Прокладка | |
| 17 | 7***7 | Шестерня | |
| 18 | К***3 | Кольцо У-55Х50-3 ГОСТ 18829-73 | |
| 19 | 7***9 | Вал отбора мощности | |
| 20 | П***2 | Прокладка ФТ 12Х18Х1.5 МН 3138-62 | |
| 21 | П***0 | Пробка М12 ЛК 0011-00 | |
| 22 | 7***6 | Шайба | |
| 23 | 7***7 | Планка стопорная | |
| 24 | 7***8 | Вал-шестерня | |
| 25 | 7***1 | Стакан | |
| 26 | 7***9 | Кольцо уплотнительное | |
| 27 | 7***1 | Фланец | |
| 28 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 29 | 7***1 | Крышка | |
| 30 | 7***1 | Прокладка | |
| 31 | К***1 | Кольцо СП 88-69-7 ГОСТ 6308-71 | |
| 32 | У***0 | Уплотнение АСК-70-95-12 ЛК 02478-00 |
