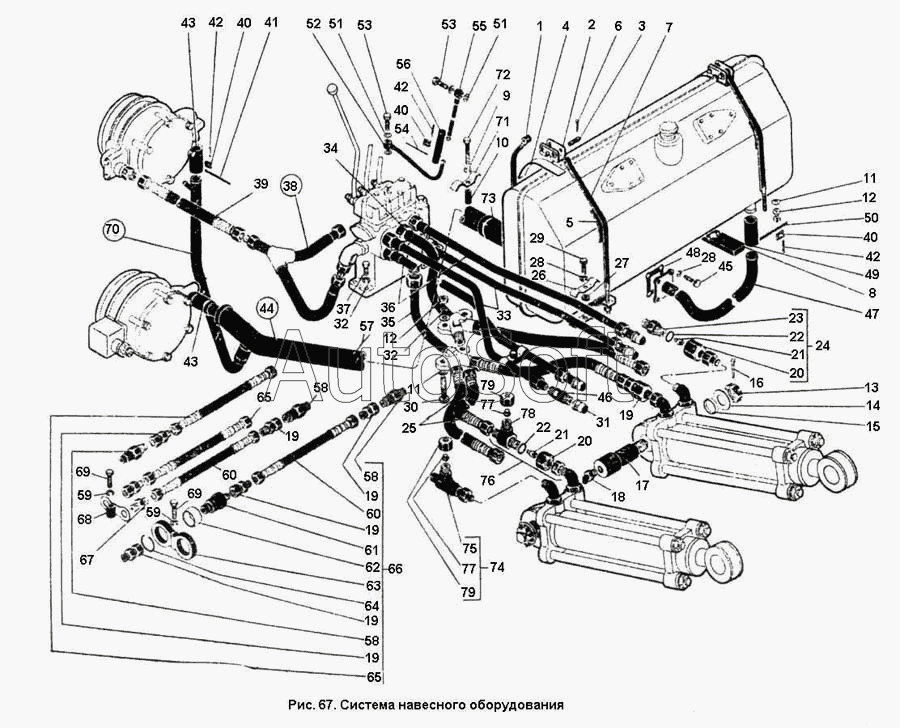

Каталог запасных частей к технике: ПТЗ К-701. Система навесного оборудования
65
65
46
47
52
55
58
58
58
60
60
61
62
63
64
44
66
68
70
71
74
75
76
77
77
78
79
79
20
20
1
2
4
5
7
8
19
19
19
19
19
19
21
21
23
24
25
26
33
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.46.00.000-4 | 7***4 | Система подъемно-навесная | |
| 700А.46.00.120 | 7***0 | Труба | |
| 700А.46.16.350 | 7***0 | Труба | |
| 701.46.00.000-1 | 7***1 | Система подъемно-навесная | |
| 1 | 7***0 | Лента | |
| 2 | 7***7 | Опора | |
| 4 | 7***6 | Прокладка | |
| 5 | 7***8 | Прокладка | |
| 7 | 7***1 | Лента | |
| 8 | 7***5 | Подушка | |
| 19 | 7***1 | Переходник в сборе | |
| 20 | 7***0 | Корпус клапана в сборе | |
| 21 | 7***6 | Клапан замедлительный | |
| 23 | 7***5 | Штуцер | |
| 24 | 7***0 | Клапан замедлительный | |
| 25 | 7***2 | Рукав в сборе | |
| 26 | 7***1 | Скоба | |
| 33 | 7***1 | Труба | |
| 34 | 7***0 | Труба в сборе | |
| 35 | 7***0 | Труба в сборе | |
| 36 | 7***0 | Труба | |
| 38 | 7***0 | Труба | |
| 44 | 7***0 | Труба | |
| 46 | 7***1 | Запорное устройство 016 мм | |
| 47 | 7***0 | Труба | |
| 52 | 7***0 | Труба | |
| 55 | 7***0 | Труба | |
| 58 | 7***0 | Клапан запорного устройства для шлангов д. 16 мм | |
| 60 | 7***6 | Переходник в сборе | |
| 61 | 7***1 | Муфта разрывная | |
| 62 | 7***7 | Шарнир | |
| 63 | 7***1 | Обойма шарниров | |
| 64 | 7***8 | Кольцо стопорное | |
| 65 | 7***7 | Рукав в сборе D 20Х2200 | |
| 66 | 7***7 | Муфты разрывные в сборе | |
| 68 | 7***0 | Стойка | |
| 70 | 7***0 | Труба | |
| 71 | 7***7 | Скоба | |
| 74 | 7***0 | Тройник в сборе | |
| 75 | 7***0 | Переходник | |
| 76 | 7***0 | Клапан замедлительный | |
| 77 | 7***1 | Заглушка | |
| 78 | 7***2 | Тройник | |
| 79 | 7***1 | Гайка накидная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
