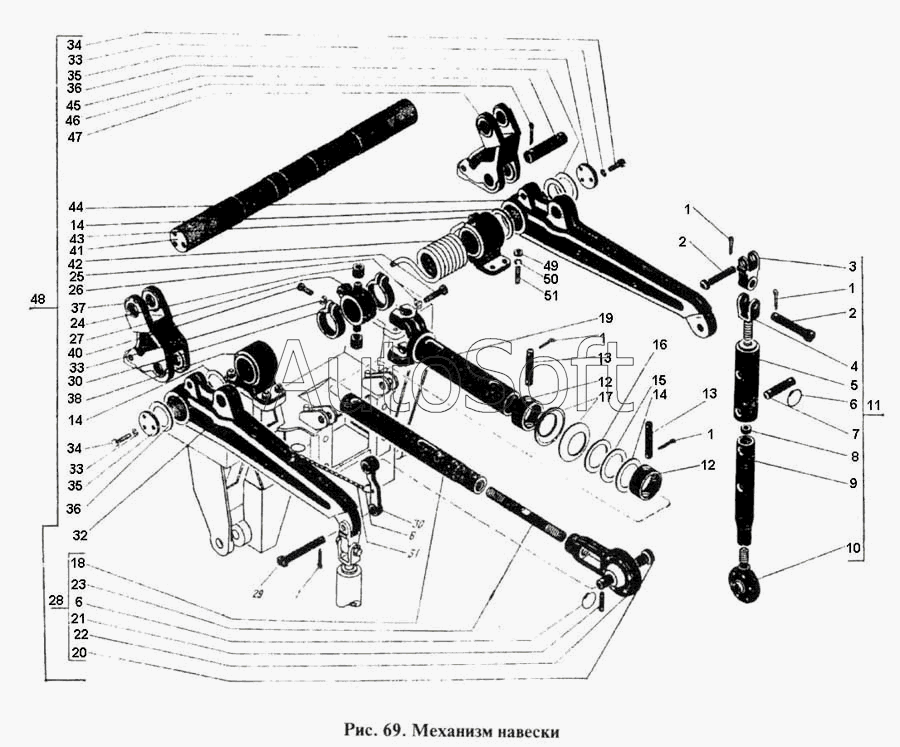

Каталог запасных частей к технике: ПТЗ К-701. Механизм навески
39
27
28
29
30
31
32
33
33
33
34
34
35
35
36
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
14
14
2
2
3
4
5
6
6
6
7
8
9
10
11
12
12
13
13
1
1
1
1
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 6.3Х45 ГОСТ 397-79 | |
| 2 | 7***8 | Ось | |
| 3 | 7***2 | Вилка | |
| 4 | 7***3 | Винт | |
| 5 | 7***1 | Труба наружная в сборе | |
| 6 | 7***1 | Кольцо | |
| 7 | 7***1 | Палец | |
| 8 | 7***4 | Заглушка | |
| 9 | 7***8 | Труба внутренняя | |
| 10 | 7***0 | Шарнир нижний а сборе | |
| 11 | 7***2 | Раскос вертикальный в сборе | |
| 12 | 7***2 | Втулка | |
| 13 | 7***1 | Палец | |
| 14 | 7***2 | Шайба | |
| 15 | 7***1 | Шайба | |
| 16 | 7***5 | Шайба | |
| 17 | 7***4 | Пружина тарельчатая | |
| 18 | 7***8 | Труба | |
| 19 | 7***0 | Вилка с трубой | |
| 20 | 7***1 | Палец | |
| 21 | 7***3 | Чека | |
| 22 | 7***2 | Шарнир задний в сборе | |
| 23 | 7***1 | Винт стяжной | |
| 24 | 7***1 | Втулка | |
| 25 | Б***0 | Болт М20Х1.5Х100 ГОСТ 7808-70 | |
| 26 | Ш***7 | Шайба 20.01 ГОСТ 13463-77 | |
| 27 | 7***7 | Цапфа | |
| 28 | 7***2 | Тяга центральная в сборе | |
| 29 | 7***9 | Ось | |
| 30 | 7***3 | Кронштейн | |
| 31 | 7***1 | Цепь | |
| 32 | 7***0 | Рычаг главный левый | |
| 33 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 34 | Б***0 | Болт М12Х25 ГОСТ 7808-70 | |
| 35 | 7***3 | Заглушка | |
| 36 | 7***4 | Шайба | |
| 37 | 7***7 | Рычаг левый | |
| 38 | 7***0 | Опора в сборе | |
| 39 | 7***1 | Хомут | |
| 40 | Б***0 | Болт М12Х50 ГОСТ 78 1 1-70 | |
| 41 | 7***1 | Вал рычагов | |
| 42 | 7***7 | Пружина | |
| 43 | 7***0 | Опора правая в сборе | |
| 44 | 7***0 | Рычаг главный правый | |
| 45 | 7***6 | Ось главного рычага | |
| 46 | Ш***9 | Шплинт 6.3Х70 ГОСТ 397-79 | |
| 47 | 7***6 | Рычаг правый | |
| 48 | 7***3 | Вал рычагов | |
| 49 | Г***1 | Гайка М24 ГОСТ 5927-71 | |
| 50 | Ш***0 | Шайба 24.65Г ГОСТ 6402-70 | |
| 51 | 7***2 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
