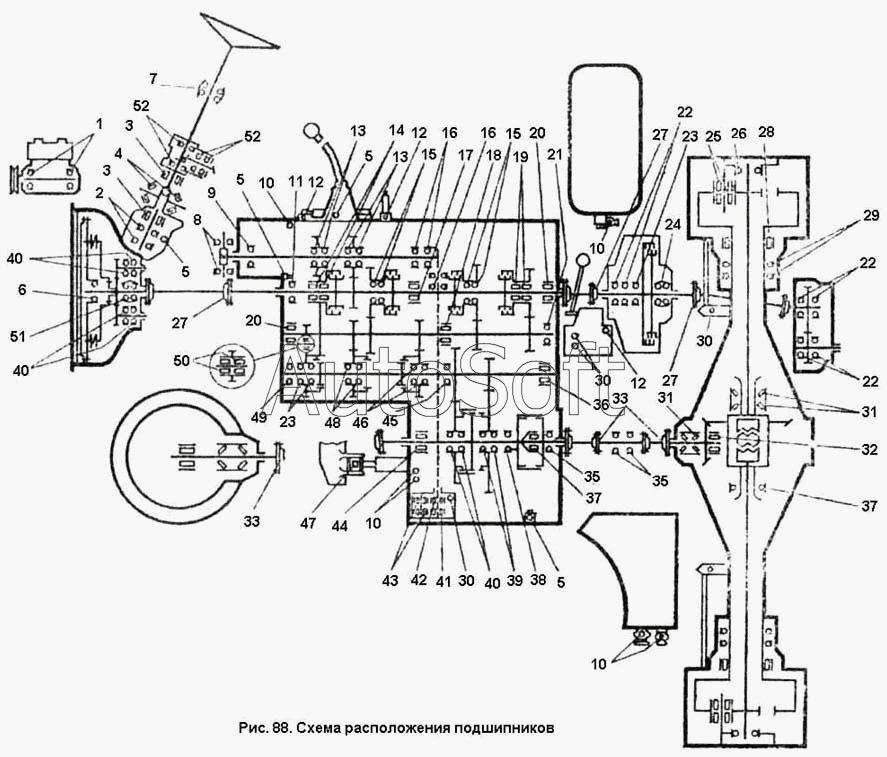

Каталог запасных частей к технике: ПТЗ К-701. Схема расположения подшипников
39
28
29
30
30
30
30
31
31
32
33
33
33
33
35
35
36
37
37
38
27
27
27
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
14
2
3
3
4
5
5
5
5
6
7
8
9
10
10
10
10
10
10
11
12
12
12
12
13
13
1
15
15
16
16
17
18
19
20
20
21
22
22
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***7 | Подшипник 207 | |
| 2 | П***5 | Подшипник 8305 | |
| 3 | П***6 | Подшипник 4074106 | |
| 4 | П***1 | Подшипник 7205К1 | |
| 5 | Ш***Н | Шарик Б V мм 12.7 Н | |
| 6 | П***9 | Подшипник 80208С9 | |
| 7 | П***4 | Подшипник 1204 | |
| 8 | П***1 | Подшипник 201 | |
| 9 | П***8 | Подшипник 308 | |
| 10 | Ш***Н | Шарик Б V мм 16 Н | |
| 10 | Ш***Н | Шарик Б V мм 16 Н | |
| 10 | Ш***Н | Шарик Б V мм 16 Н | |
| 11 | П***2 | Подшипник 312 | |
| 12 | Ш***Н | Шарик Б V мм 9.525 Н | |
| 12 | Ш***Н | Шарик Б V мм 9.525 Н | |
| 13 | П***8 | Подшипник 208 | |
| 14 | П***1 | Подшипник 12212К1 | |
| 15 | П***4 | Подшипник 70-114 | |
| 16 | П***7 | Подшипник 107 | |
| 17 | П***К | Подшипник 2216К | |
| 18 | П***4 | Подшипник 92614 | |
| 19 | П***Л | Подшипник 42212Л | |
| 20 | П***М | Подшипник 2312КМ | |
| 21 | П***3 | Подшипник 313 | |
| 22 | П***1 | Подшипник 311 | |
| 22 | П***1 | Подшипник 311 | |
| 23 | П***2 | Подшипник 212 | |
| 24 | П***1 | Подшипник 1311 | |
| 25 | П***1 | Подшипник 12312К1 | |
| 26 | П***9 | Подшипник 209 | |
| 27 | П***0 | Подшипник 8044707КЗС10 | |
| 27 | П***0 | Подшипник 8044707КЗС10 | |
| 28 | П***К | Подшипник 2234К | |
| 29 | П***0 | Подшипник 130 | |
| 30 | Ш***Н | Шарик Б V мм 8 Н | |
| 30 | Ш***Н | Шарик Б V мм 8 Н | |
| 31 | П***0 | Подшипник 20-97520 | |
| 32 | П***М | Подшипник 102313М | |
| 33 | П***5 | Подшипник 804709К5 | |
| 33 | П***5 | Подшипник 804709К5 | |
| 33 | П***5 | Подшипник 804709К5 | |
| 34 | П***2 | Подшипник 122 | |
| 35 | П***8 | Подшипник 218 | |
| 35 | П***8 | Подшипник 218 | |
| 36 | П***М | Подшипник 2314КМ | |
| 37 | П***0 | Подшипник 943/50 | |
| 38 | П***0 | Подшипник 220 | |
| 39 | П***0 | Подшипник 120 | |
| 40 | П***8 | Подшипник 118 | |
| 40 | П***8 | Подшипник 118 | |
| 41 | П***4 | Подшипник 304 | |
| 42 | П***5 | Подшипник 230К5 | |
| 43 | Р***8 | Ролик игольчатый 2.5Х19.8 | |
| 44 | П***К | Подшипник 2218К | |
| 45 | П***6 | Подшипник 316 | |
| 46 | П***6 | Подшипник 216 | |
| 47 | П***0 | Подшипник ШС 50 | |
| 48 | П***4 | Подшипник 214 | |
| 49 | П***2 | Подшипник 412 | |
| 50 | П***М | Подшипник 12309КМ | |
| 51 | П***6 | Подшипник 1216 | |
| 52 | П***5 | Подшипник 205 |
