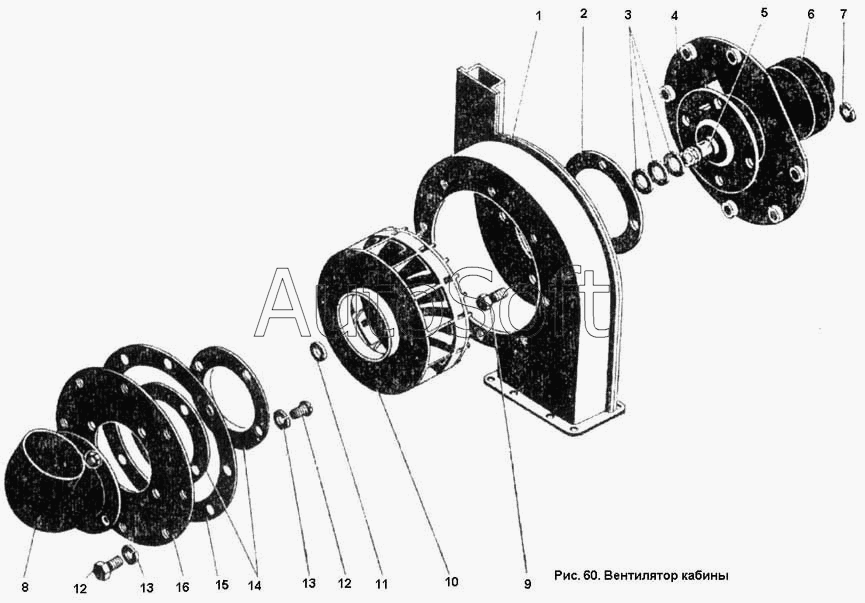

Каталог запасных частей к технике: ПТЗ К-701. Вентилятор кабины
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.81.04.000-1 | 7***1 | Вентилятор | |
| 1 | 7***0 | Кожух вентилятора | |
| 2 | 7***3 | Прокладка | |
| 3 | 7***4 | Шайба регулировочная | |
| 4 | 7***1 | Фланец в сборе | |
| 5 | Ш***8 | Шпонка 3Х5 ГОСТ 8795-68 | |
| 6 | 7***0 | Электродвигатель МЭ22 | |
| 7 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 8 | 7***1 | Патрубок в сборе | |
| 9 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 10 | 7***1 | Крыльчатка в сборе | |
| 11 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 12 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 13 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 14 | 7***8 | Патрубок | |
| 15 | 7***2 | Прокладка | |
| 16 | 7***1 | Фланец |
