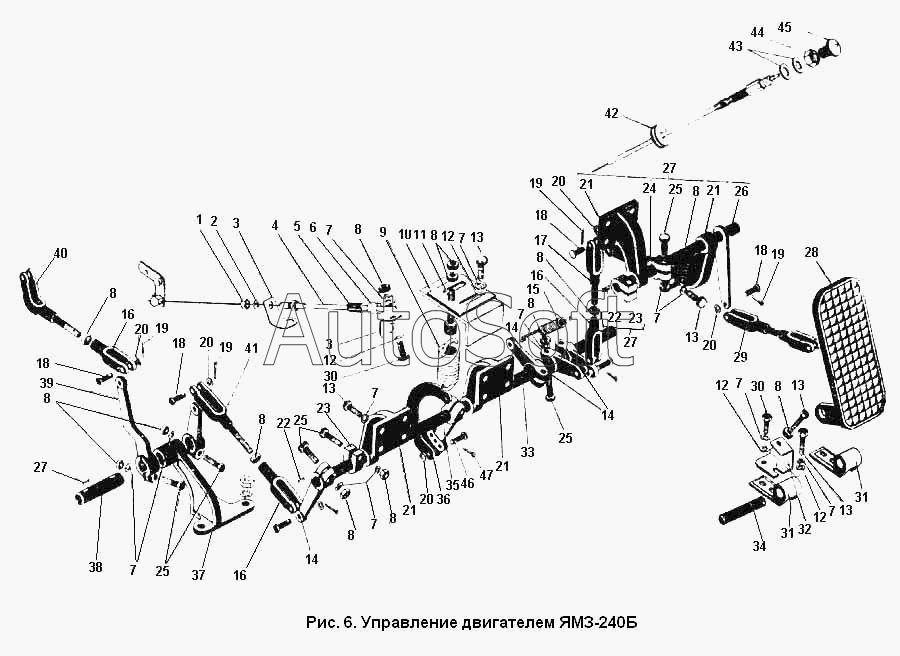

Каталог запасных частей к технике: ПТЗ К-701. Управление двигателем ЯМЗ-240Б
1
2
3
3
4
5
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
9
10
11
12
12
12
12
13
13
13
13
13
14
14
14
15
16
16
16
17
18
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
21
22
22
23
23
24
25
25
25
25
26
27
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.11.08.000.1 | 7***1 | Управление двигателем | |
| 1 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 2 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 3 | 7***6 | Кронштейн | |
| 4 | 7***0 | Привод останова двигателя | |
| 5 | Р***м | Рукав 6Х14-16 ГОСТ 10362-76: L=30мм | |
| 6 | Х***0 | Хомутик ХПО-15Х9 ЛК 0034-00 | |
| 7 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 8 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 9 | 7***1 | Пружина | |
| 10 | 7***7 | Планка | |
| 11 | 7***2 | Болт | |
| 12 | Ш***8 | Шайба 8.01 ГОСТ 6958-78 | |
| 13 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 14 | 7***1 | Рычаг | |
| 15 | 7***1 | Пружина | |
| 16 | 7***2 | Вилка тяги регулирующая | |
| 17 | 7***1 | Тяга в сборе | |
| 18 | О***1 | Ось 22-6Х5Х23 ГОСТ 9650-71 | |
| 19 | Ш***9 | Шплинт 1.6Х14 ГОСТ 397-79 | |
| 20 | Ш***8 | Шайба 6.01 ГОСТ 11371-78 | |
| 21 | 7***6 | Кронштейн | |
| 22 | Ш***8 | Шпонка 3Х5 ГОСТ 8795-68 | |
| 23 | 7***1 | Упор | |
| 24 | 7***2 | Рычаг | |
| 25 | Б***0 | Болт М8Х40 ГОСТ 7811-70 | |
| 26 | 7***0 | Валик с рычагом | |
| 27 | 7***0 | Валик в сборе | |
| 28 | 7***0 | Педаль в сборе | |
| 29 | 7***0 | Тяга в сборе | |
| 30 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 31 | 7***4 | Кронштейн | |
| 32 | 7***5 | Упор | |
| 33 | 7***1 | Валик | |
| 34 | О***1 | Ось 11-16С5Х150 ГОСТ 9650-71 | |
| 35 | 7***1 | Рычаг | |
| 36 | 7***0 | Серьга в сборе | |
| 37 | 7***7 | Кронштейн | |
| 38 | 7***1 | Валик | |
| 39 | 7***9 | Рычаг | |
| 40 | 7***0 | Тяга в сборе | |
| 41 | 7***0 | Тяга в сборе | |
| 42 | 7***1 | Кольцо уплотнительное | |
| 43 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 44 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 45 | 7***1 | Рукоятка | |
| 46 | 7***1 | Валик | |
| 47 | Ш***9 | Шплинт 2Х20 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
