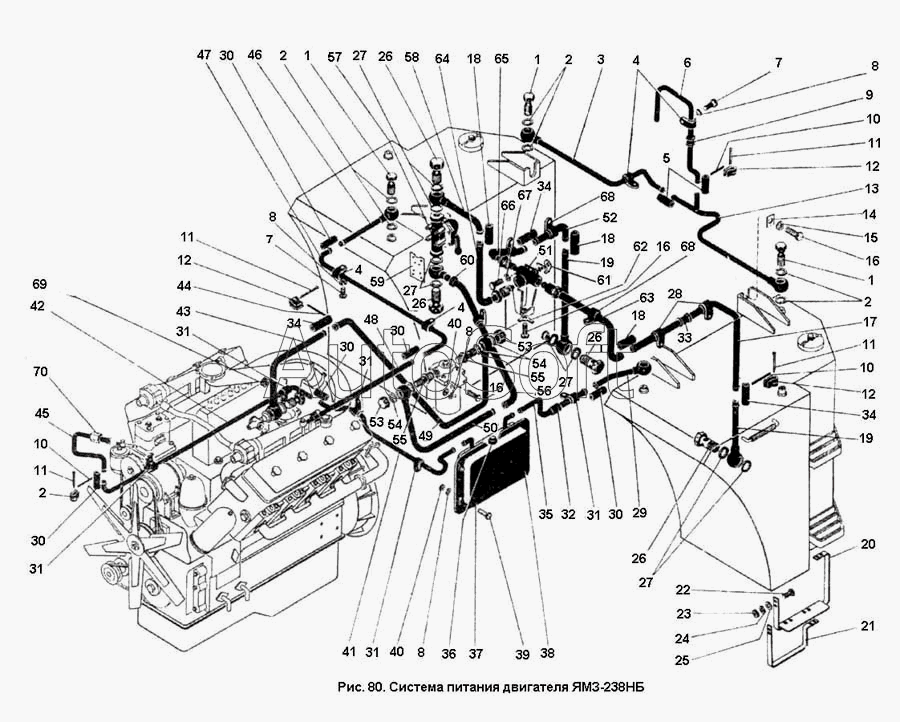

Каталог запасных частей к технике: ПТЗ К-701. Система питания двигателя ЯМЗ-238НБ
1
1
1
2
2
2
2
3
4
4
4
5
6
7
7
8
8
8
8
9
10
10
10
11
11
11
11
12
12
12
13
14
15
16
16
16
17
18
18
18
19
19
20
21
22
23
24
25
26
26
26
26
27
27
27
27
28
30
30
30
30
30
31
31
31
31
31
32
33
34
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.11.00.000-1 | 7***1 | Система питания двигателя | |
| 1 | 7***9 | Болт зажимной | |
| 2 | П***2 | Прокладка ФТ 12Х8Х1.5 МН 3138-62 | |
| 3 | 7***5 | Труба в сборе | |
| 4 | Х***0 | Хомутик ХПО-12Х9 ЛК 0034-00 | |
| 5 | Р***м | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм | |
| 6 | 7***8 | Труба | |
| 7 | Б***0 | БолтМ8Х16 ГОСТ 7808-70 | |
| 8 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 9 | 7***7 | Втулка | |
| 10 | Л***1 | Лента 200 ГОСТ 503-71 | |
| 11 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 12 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 13 | 7***1 | Труба в сборе | |
| 14 | 7***1 | Планка | |
| 15 | Ш***0 | Шайба 20-65Г ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М20Х50 ГОСТ 7808-70 | |
| 17 | 7***6 | Труба | |
| 18 | Р***м | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм | |
| 19 | 7***1 | Труба в сборе | |
| 20 | 7***0 | Ступенька в сборе | |
| 21 | 7***0 | Подножка нижняя | |
| 22 | Б***0 | Болт М10Х30 ГОСТ 7808-70 | |
| 23 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 24 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 25 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 26 | 7***8 | Болт зажимной | |
| 27 | П***2 | Прокладка ФТ 20Х28Х1.5 МН 3138-2 | |
| 28 | Х***0 | Хомутик ХПО-20Х7 ЛК 0034-00 | |
| 30 | Р***м | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм | |
| 31 | Х***0 | Хомутик ХПО-15Х9 ЛК 0034-00 | |
| 32 | Т***м | Трубка 4М10Х2 ГОСТ 5496-78: L=30мм | |
| 33 | 7***1 | Втулка | |
| 34 | Р***м | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм | |
| 35 | 7***3 | Труба | |
| 36 | П***0 | Пробка М24Х1.5 ЛК 0012-00 | |
| 37 | П***2 | Прокладка ФТ 24Х32Х2 МП 3138-62 | |
| 38 | 7***0 | Бачок топливный | |
| 39 | 7***0 | Труба в сборе | |
| 39 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 40 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 41 | 7***7 | Труба | |
| 42 | 7***8 | Труба | |
| 43 | 7***9 | Труба в сборе | |
| 44 | Л***1 | Лента 500 ГОСТ 503-71 | |
| 45 | 7***0 | Труба в сборе | |
| 46 | 7***2 | Труба в сборе | |
| 47 | 7***6 | Труба | |
| 48 | 7***1 | Труба в сборе | |
| 49 | 7***9 | Труба в сборе | |
| 50 | 7***7 | Труба в сборе | |
| 51 | 7***1 | Кран ПП8 | |
| 52 | 7***4 | Труба | |
| 53 | 7***5 | Гайка глухая | |
| 54 | П***2 | Прокладка ФТ 16Х22Х1.5 МН 3138-62 | |
| 55 | 7***4 | Штуцер | |
| 56 | 7***1 | Труба в сборе | |
| 57 | 7***0 | Насос РИМ-1К | |
| 58 | 7***8 | Труба в сборе | |
| 59 | 7***1 | Планка | |
| 60 | 7***1 | Кольцо уплотнительное | |
| 61 | 7***9 | Упор | |
| 62 | Ш***7 | Шайба 20.01 ГОСТ 13463-77 | |
| 63 | 7***2 | Труба в сборе | |
| 64 | 7***1 | Труба в сборе | |
| 65 | 7***3 | Труба в сборе | |
| 66 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 67 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 68 | Х***0 | Хомутик ХПО-20Х9 ЛК 0034-00 | |
| 69 | 7***7 | Проставка | |
| 70 | 7***2 | Гайка накидная |
