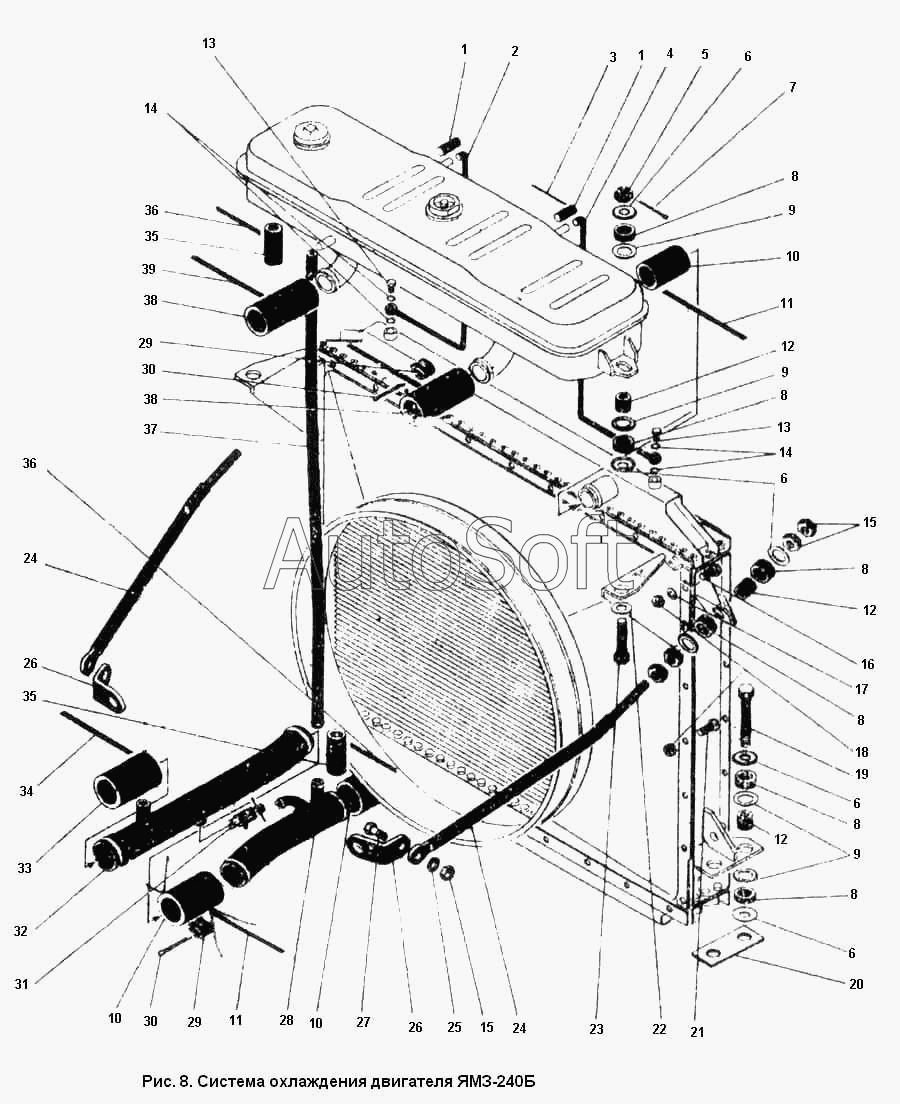

Каталог запасных частей к технике: ПТЗ К-701. Система охлаждения двигателя ЯМЗ-240Б
30
30
21
22
23
24
24
25
26
26
27
28
29
29
20
31
32
33
34
35
35
36
36
37
38
38
39
10
10
10
1
1
2
3
4
5
6
6
6
6
7
8
8
8
8
8
8
9
9
9
11
11
12
12
12
13
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.13.00.000-1 | 7***1 | Система охлаждения | |
| 1 | 7***9 | Трубка | |
| 2 | 7***2 | Труба в сборе | |
| 3 | Л***1 | Лента 225 ГОСТ 503-71 | |
| 4 | 7***1 | Труба в сборе | |
| 5 | Г***3 | Гайка М12 ГОСТ 5933-73 | |
| 6 | 7***7 | Шайба | |
| 7 | Ш***9 | Шплинт 3.2Х32 ГОСТ 397-79 | |
| 8 | 7***8 | Кольцо | |
| 9 | 7***1 | Шайба | |
| 10 | 7***6 | Трубка | |
| 11 | Л***1 | Лента 600 ГОСТ 503-71 | |
| 12 | 7***1 | Втулка | |
| 13 | 7***9 | Болт зажимной | |
| 14 | П***8 | Прокладка ФТ12Х18Х1.5 МН 3138-78 | |
| 15 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 16 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 17 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 18 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 19 | Б***0 | Болт 3М12Х55 ГОСТ 7811-70 | |
| 20 | 7***6 | Планка | |
| 21 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 22 | 7***2 | Шайба | |
| 23 | Б***0 | Болт 2М12Х45 ГОСТ 7811-70 | |
| 24 | 7***0 | Стяжка | |
| 25 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 26 | 7***8 | Угольник | |
| 27 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 28 | 7***0 | Труба в сборе | |
| 29 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 30 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 31 | 7***0 | Кран КР-29 | |
| 32 | 7***1 | Труба в сборе | |
| 33 | 7***7 | Трубка | |
| 34 | Л***1 | Лента 675 ГОСТ 503-71 | |
| 35 | 7***2 | Шланг | |
| 36 | Л***1 | Лента 350 ГОСТ 503-71 | |
| 37 | 7***1 | Труба | |
| 38 | 7***7 | Шланг | |
| 39 | Л***1 | Лента 475 ГОСТ 503-71 |
