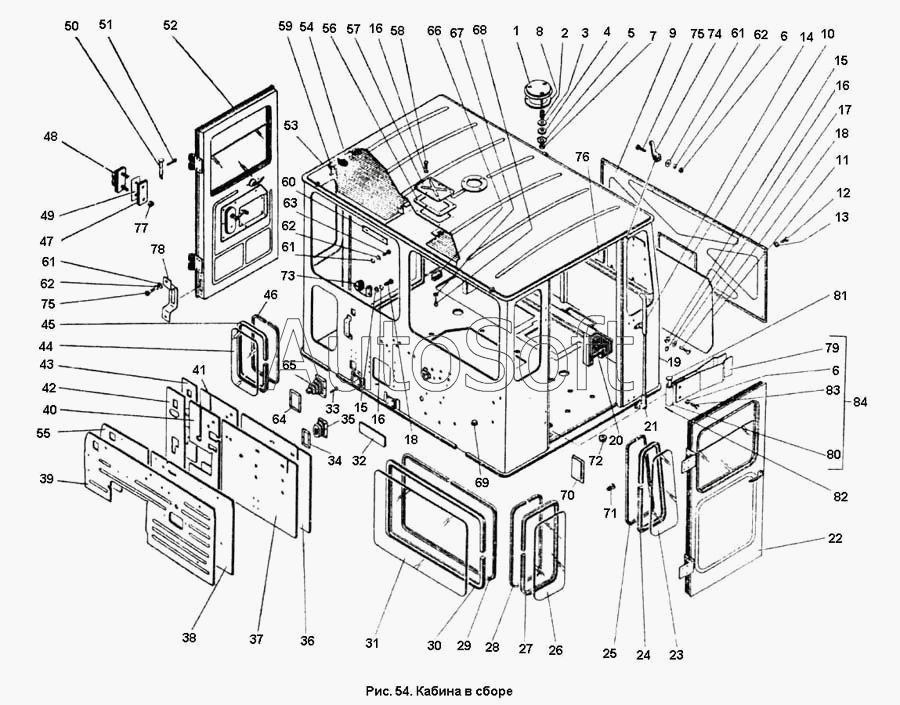

Каталог запасных частей к технике: ПТЗ К-701. Кабина в сборе
53
63
62
62
62
61
61
61
60
59
58
57
56
55
54
64
52
51
50
49
48
47
46
45
44
43
74
84
83
82
81
80
79
78
77
76
75
75
42
73
72
71
70
69
68
67
66
65
10
20
19
18
18
17
16
16
16
15
15
14
13
12
11
21
9
8
7
6
6
5
4
3
2
1
31
41
40
39
38
37
36
35
34
33
32
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.67.00.000-1 | 7***1 | Кабина в сборе | |
| 1 | 7***1 | Заглушка в сборе | |
| 2 | 7***1 | Втулка | |
| 3 | 7***1 | Шайба | |
| 4 | 7***8 | Кольцо | |
| 5 | 7***7 | Шайба | |
| 6 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 7 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 8 | 7***9 | Прокладка | |
| 9 | 7***1 | Кожух | |
| 10 | 7***7 | Лист | |
| 11 | 7***2 | Лист | |
| 12 | 7***1 | Болт специальный | |
| 13 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 14 | 7***0 | Кронштейн в сборе | |
| 15 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 16 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 17 | Ш***8 | Шайба 8.01 ГОСТ 6958-78 | |
| 18 | В***2 | Винт М8Х18 ГОСТ 17473-72 | |
| 19 | 7***1 | Поручень | |
| 20 | 7***1 | Опора панели в сборе | |
| 21 | 7***2 | Кронштейн в сборе | |
| 22 | 7***2 | Дверь правая | |
| 23 | 7***5 | Стекло боковое | |
| 24 | 7***3 | Уплотнитель стекла | |
| 25 | 7***3 | Вкладыш уплотнительный | |
| 26 | 7***2 | Стекло | |
| 27 | 7***2 | Уплотнитель стекла | |
| 28 | 7***2 | Вкладыш Уплотнительный | |
| 29 | 7***1 | Вкладыш уплотнительный | |
| 30 | 7***1 | Уплотнитель стекла | |
| 31 | 7***3 | Стекло | |
| 32 | 7***3 | Лист | |
| 33 | З***8 | Заклепка 4Х14-37 ГОСТ 10299-68 | |
| 34 | 7***3 | Фланец | |
| 35 | 7***1 | Кожух | |
| 36 | 7***3 | Обивка | |
| 37 | 7***6 | Прокладка | |
| 38 | 7***4 | Лист | |
| 39 | 7***1 | Кожух передний | |
| 40 | 7***1 | Прокладка | |
| 41 | 7***1 | Обивка | |
| 42 | 7***9 | Прокладка | |
| 43 | 7***8 | Обивка | |
| 44 | 7***6 | Стекло нижнее | |
| 45 | 7***4 | Уплотнитель стекла | |
| 46 | 7***4 | Вкладыш уплотнительный | |
| 47 | 7***1 | Планка | |
| 48 | 7***0 | Створка | |
| 49 | 7***9 | Прокладка | |
| 50 | 7***1 | Ось петли | |
| 51 | Ш***9 | Шплинт 3.2Х18 ГОСТ 397-79 | |
| 52 | 7***2 | Дверь левая | |
| 53 | 7***1 | Кабина сварная | |
| 54 | 7***1 | Обивка в сборе | |
| 55 | 7***5 | Лист | |
| 56 | 7***7 | Прокладка | |
| 57 | 7***1 | Заглушка | |
| 58 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 59 | 7***2 | Кожух | |
| 60 | 7***3 | Планка | |
| 61 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 62 | Ш***8 | Шайба 6.01 ГОСТ 6958-78 | |
| 63 | В***2 | Винт М6Х18 ГОСТ 17473-72 | |
| 64 | 7***2 | Фланец | |
| 65 | 7***9 | Кожух | |
| 66 | 7***6 | Опора | |
| 67 | 7***1 | Чашка | |
| 68 | Ш***0 | Шуруп Б4Х20 ГОСТ 1144-70 | |
| 69 | 7***6 | Заглушка | |
| 70 | 7***8 | Заглушка | |
| 71 | 7***9 | Заглушка | |
| 72 | 7***8 | Заглушка | |
| 73 | 7***7 | Кронштейн | |
| 74 | 7***3 | Крючок однорожковый | |
| 75 | В***2 | Винт М6Х16 ГОСТ 17473-72 | |
| 76 | 7***3 | Лист | |
| 77 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 78 | 7***6 | Ограничитель | |
| 79 | 7***7 | Пружина | |
| 80 | 7***8 | Петля | |
| 81 | О***1 | Ось 22-6Х5Х50 ГОСТ 9650-71 | |
| 82 | Ш***9 | Шплинт 1.6Х10 ГОСТ 397-79 | |
| 83 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 84 | 7***0 | Фиксатор |
