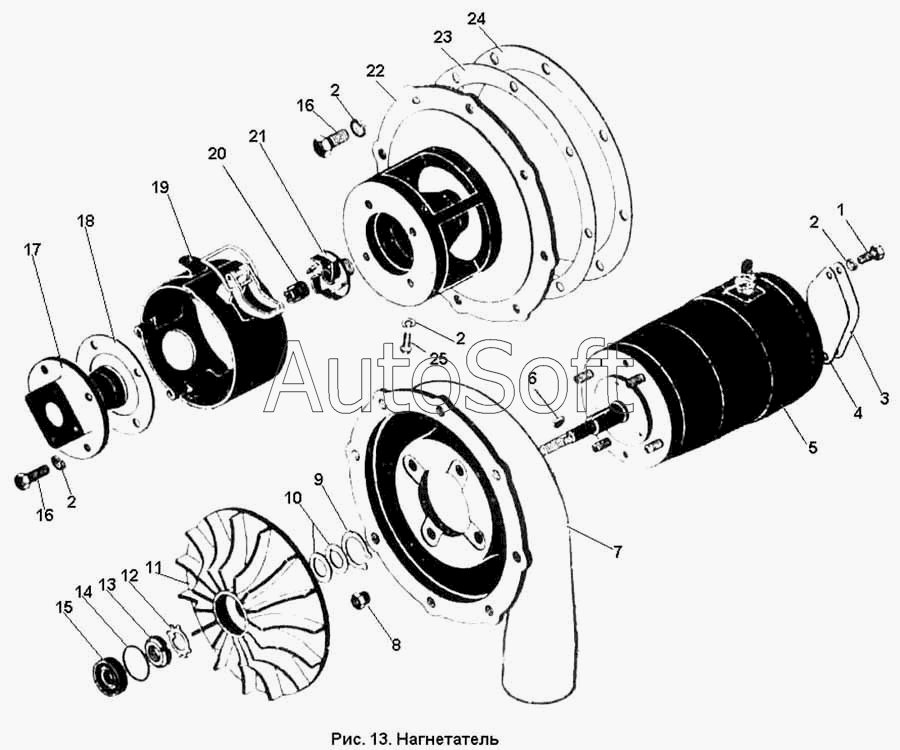

Каталог запасных частей к технике: ПТЗ К-701. Нагнетатель
14
25
24
24
23
22
21
20
19
18
18
18
17
16
16
15
13
12
11
10
10
9
8
7
6
5
4
3
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.01.000-5 | 7***5 | Нагнетатель | |
| 1 | Б***0 | Болт М6Х12 ГОСТ 7805-70 | |
| 2 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 3 | 7***3 | Крышка | |
| 4 | 7***2 | Прокладка | |
| 5 | 7***1 | Электродвигатель 220 вт, 12 в | |
| 6 | Ш***8 | Шпонка 3Х3.7 ГОСТ 8795-68 | |
| 7 | 7***1 | Улитка | |
| 8 | 7***7 | Гайка | |
| 9 | К***8 | Кольцо Б12 ГОСТ 13942-68 | |
| 10 | 7***1 | Кольцо | |
| 10 | 7***2 | Кольцо | |
| 11 | 7***2 | Крыльчатка | |
| 12 | Ш***3 | Шайба 12.01 ГОСТ 11872-73 | |
| 13 | Г***3 | Гайка ПМ12Х1.25 ГОСТ 11871-73 | |
| 14 | К***8 | Кольцо Б25 ГОСТ 13943-68 | |
| 15 | 7***0 | Манжета в сборе | |
| 16 | Б***0 | Болт М6Х18 ГОСТ 7805-70 | |
| 17 | 7***1 | Фланец | |
| 18 | 7***1 | Прокладка | |
| 18 | 7***2 | Прокладка | |
| 18 | 7***3 | Прокладка | |
| 19 | 7***0 | Крышка в сборе | |
| 20 | 7***1 | Гайка | |
| 21 | 7***2 | Крыльчатка | |
| 22 | 7***3 | Корпус | |
| 23 | 7***9 | Прокладка | |
| 24 | 7***1 | Прокладка | |
| 24 | 7***2 | Прокладка | |
| 25 | В***2 | Винт М6Х10 ГОСТ 17473-72 |
