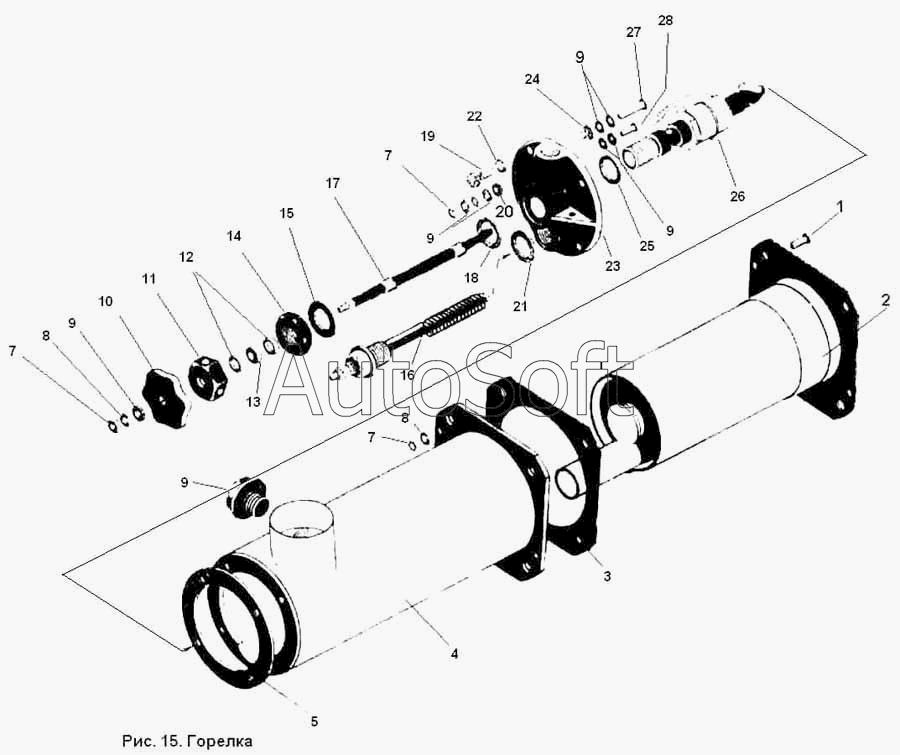

Каталог запасных частей к технике: ПТЗ К-701. Горелка
13
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
9
9
9
9
8
8
7
7
7
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.03.000-3 | 7***3 | Горелка в сборе | |
| 1 | В***2 | Винт М4Х12 ГОСТ 17475-72 | |
| 2 | 7***0 | Камера сгорания в сборе | |
| 3 | 7***1 | Прокладка | |
| 4 | 7***0 | Труба в сборе | |
| 5 | 7***1 | Прокладка | |
| 5 | 7***2 | Прокладка | |
| 5 | 7***3 | Прокладка | |
| 6 | П***0 | Пробка М20Х1.5 ЛК 0012-00 | |
| 7 | Г***0 | Гайка М4 ГОСТ 5927-70 | |
| 8 | Ш***0 | Шайба 4.65Г ГОСТ 6402-70 | |
| 9 | Ш***8 | Шайба 4.01 ГОСТ 11371-78 | |
| 10 | 7***1 | Маховик | |
| 11 | 7***4 | Гайка накидная | |
| 12 | 7***2 | Кольцо | |
| 13 | 7***3 | Прокладка | |
| 14 | Г***0 | Гайка М18Х1.5 ГОСТ 5929-70 | |
| 15 | 7***3 | Шайба | |
| 16 | 7***0 | Свеча накаливания в сборе | |
| 17 | 7***8 | Игла | |
| 18 | К***3 | Кольцо Н1-22Х8-3 ГОСТ 9833-73 | |
| 19 | Б***0 | Болт М6Х20 ГОСТ 7805-70 | |
| 20 | 7***5 | Шайба | |
| 21 | П***2 | Прокладка ФТ20Х28Х1.5 МН 3138-62 | |
| 22 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 23 | 7***2 | Крышка | |
| 24 | 7***5 | Втулка | |
| 25 | К***2 | Кольцо 18Х24 МН 4152-62 | |
| 26 | 7***0 | Корпус иглы в сборе | |
| 27 | В***2 | Винт М4Х25 ГОСТ 17473-72 | |
| 28 | В***2 | Винт М4Х8 ГОСТ 17473-72 |
