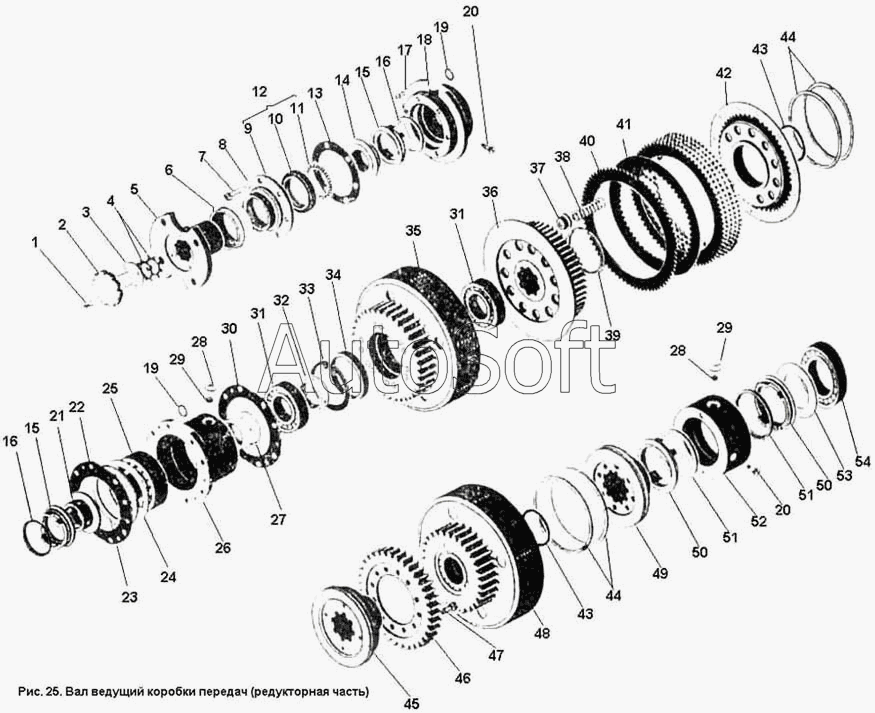

Каталог запасных частей к технике: ПТЗ К-701. Вал ведущий коробки передач (редукторная часть)
42
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
28
43
43
44
44
45
46
47
48
49
50
50
51
51
52
53
54
15
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Винт | |
| 2 | 7***2 | Кольцо уплотнительное | |
| 3 | 7***9 | Кольцо уплотнительное | |
| 4 | 7***8 | Шайба | |
| 5 | 7***9 | Фланец | |
| 6 | 7***2 | Отражатель | |
| 7 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 8 | Ш***0 | Шайба 8.65Г ГОСТ 6402 70 | |
| 9 | 7***1 | Крышка | |
| 10 | У***- | Уплотнение ЛК БСК 75-100-12/14 ЛК 02478-00 | |
| 11 | П***0 | Пружина АСК-75-2 ЛК 02480-00 | |
| 12 | 7***1 | Крышка в сборе | |
| 13 | 7***8 | Прокладка | |
| 14 | 7***2 | Кольцо | |
| 15 | 7***2 | Кольцо уплотнительное | |
| 16 | 7***1 | Манжета | |
| 17 | В***2 | Винт М6Х18 ГОСТ 17475-72 | |
| 18 | 7***1 | Обойма левая в сборе | |
| 19 | К***3 | Кольцо Н1-20Х 16-3 ГОСТ 18829-73 | |
| 20 | 7***1 | Винт установочный | |
| 21 | 7***2 | Втулка с буртиком | |
| 22 | 7***1 | Прокладка | |
| 23 | 7***1 | Кольцо регулировочное | |
| 24 | 7***2 | Кольцо регулировочное | |
| 25 | П***5 | Подшипник 312 ГОСТ 8338-75 | |
| 26 | 7***0 | Опора левая в сборе | |
| 27 | 7***5 | Втулка распорная | |
| 28 | 7***7 | Кольцо уплотнительное | |
| 29 | 7***2 | Втулка | |
| 30 | 7***2 | Прокладка | |
| 31 | П***5 | Подшипник 12212К1 ГОСТ 8328-75 | |
| 32 | 7***8 | Кольцо распорное | |
| 33 | К***8 | Кольцо В110 ГОСТ 13943-68 | |
| 34 | 7***9 | Кольцо промежуточное | |
| 35 | 7***2 | Шестерня в сборе | |
| 36 | 7***2 | Барабан левый | |
| 37 | 7***1 | Стакан | |
| 38 | 7***1 | Пружина | |
| 39 | 7***1 | Кольцо уплотнительное | |
| 40 | 7***1 | Диск | |
| 41 | 7***2 | Диск | |
| 42 | 7***2 | Диск нажимной в сборе | |
| 43 | К***3 | Кольцо У 90Х85-3 ГОСТ 18829-73 | |
| 44 | 7***9 | Кольцо уплотнительное | |
| 45 | 7***2 | Диск левый | |
| 46 | 7***3 | Шестерня | |
| 47 | Б***0 | Болт 3М10Х25 ГОСТ 7808-70 | |
| 48 | 7***1 | Шестерня в сборе | |
| 49 | 7***0 | Диск средний в сборе | |
| 50 | 7***2 | Кольцо уплотнительное | |
| 51 | 7***2 | Манжета | |
| 52 | 7***0 | Опора средняя | |
| 53 | 7***2 | Кольцо | |
| 54 | П***5 | Подшипник 2216К ГОСТ 8328-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
