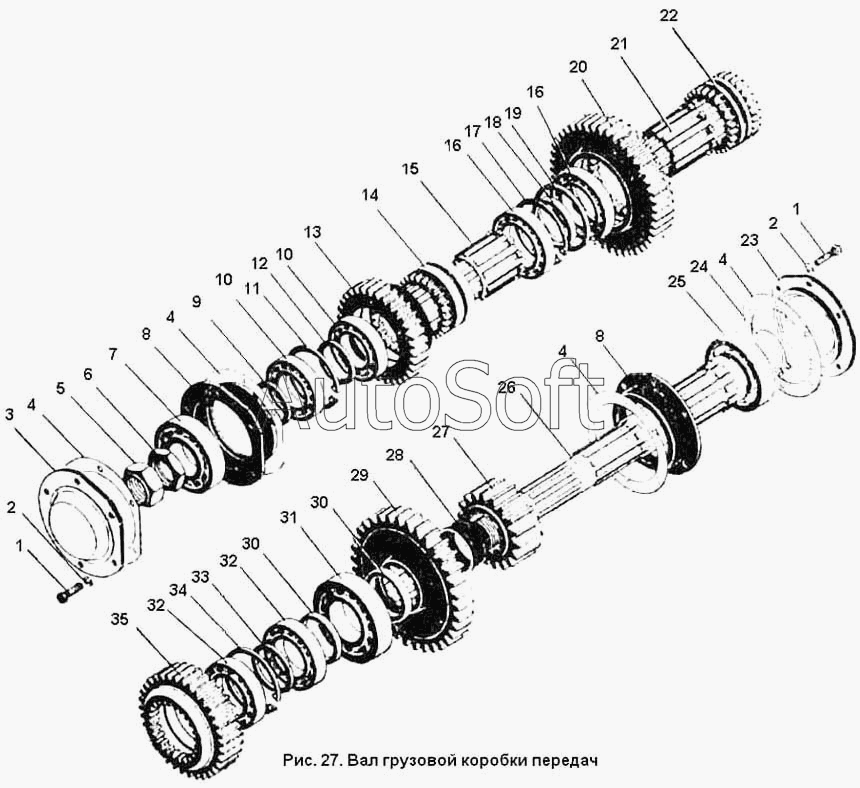

Каталог запасных частей к технике: ПТЗ К-701. Вал грузовой коробки передач
1
1
2
2
3
4
4
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М12Х35 ГОСТ 7808-70 | |
| 2 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 3 | 7***1 | Крышка | |
| 4 | 7***2 | Прокладка | |
| 5 | 7***3 | Гайка | |
| 6 | 7***1 | Гайка | |
| 7 | П***5 | Подшипник 412 ГОСТ 8338-75 | |
| 8 | 7***4 | Обойма | |
| 9 | 7***2 | Кольцо | |
| 10 | П***5 | Подшипник 212 ГОСТ 8338-75 | |
| 11 | К***8 | Кольцо В110 ГОСТ 13943-68 | |
| 12 | 7***1 | Кольцо | |
| 13 | 7***4 | Шестерня | |
| 14 | 7***7 | Муфта | |
| 15 | 7***1 | Втулка шлицевая | |
| 16 | П***5 | Подшипник 214 ГОСТ 8338-75 | |
| 17 | К***8 | Кольцо В125 ГОСТ 13943-68 | |
| 18 | 7***7 | Кольцо | |
| 19 | 7***6 | Кольцо промежуточное | |
| 21 | 7***1 | Втулка шлицевая | |
| 22 | 7***2 | Муфта | |
| 23 | 7***2 | Крышка | |
| 24 | К***8 | Кольцо В70 ГОСТ 13942-68 | |
| 25 | П***5 | Подшипник 2314КМ ГОСТ 8328-75 | |
| 26 | 7***2 | Вал грузовой | |
| 27 | 7***5 | Шестерня | |
| 28 | 7***6 | Втулка | |
| 29 | 7***1 | Шестерня | |
| 29 | 7***3 | Шестерня | |
| 30 | 7***4 | Втулка | |
| 31 | П***5 | Подшипник 316 ГОСТ 8338-75 | |
| 32 | П***5 | Подшипник 216 ГОСТ 8338-75 | |
| 33 | 7***2 | Кольцо | |
| 34 | К***8 | Кольцо В140 ГОСТ 13943-68 | |
| 35 | 7***1 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
