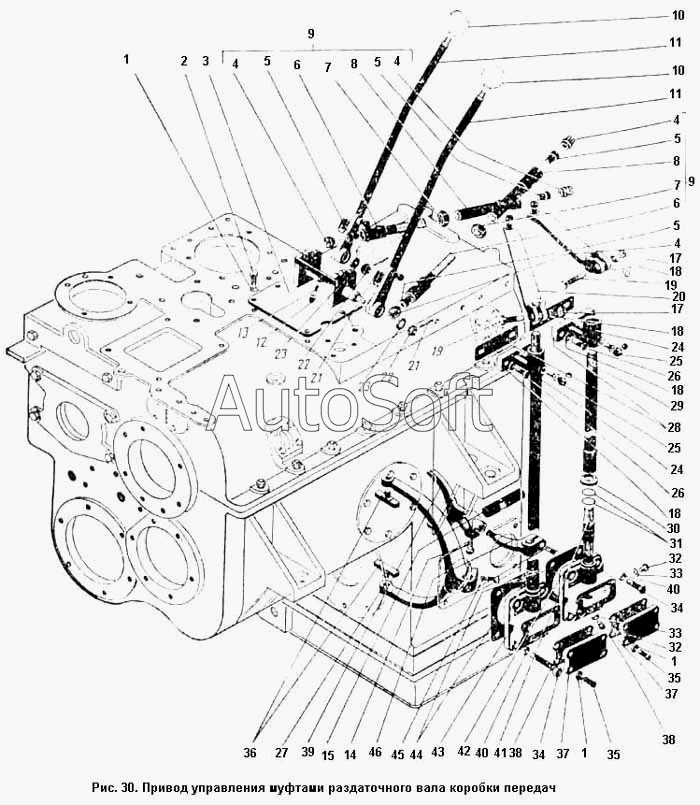

Каталог запасных частей к технике: ПТЗ К-701. Привод управления муфтами раздаточного вала коробки передач
35
35
24
24
25
25
26
26
27
28
29
30
31
32
32
33
33
34
34
23
23
36
37
37
38
38
39
40
40
41
42
43
44
45
46
12
1
1
1
2
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
13
14
15
17
17
18
18
18
18
19
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Привод управления муфтами раздаточного в | П***в | Привод управления муфтами раздаточного вала | |
| 1 | Ш***0 | Шайба 8.65Г ГОСТ 6402 70 | |
| 2 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 3 | 7***1 | Крышка в сборе | |
| 4 | 7***1 | Гайка | |
| 5 | 7***9 | Сухарь | |
| 6 | 7***1 | Наконечник | |
| 7 | Г***0 | Гайка М14 ГОСТ 5927-70 | |
| 8 | 7***1 | Тяга в сборе | |
| 9 | 7***1 | Тяга в сборе | |
| 10 | 7***Г | Шар | |
| 11 | 7***0 | Рычаг в сборе | |
| 12 | 7***3 | Фиксатор | |
| 13 | 7***1 | Пружина | |
| 14 | 7***7 | Винт установочный | |
| 15 | 7***2 | Палец | |
| 16 | 7***2 | Рычаг в сборе | |
| 17 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 18 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 19 | Б***0 | Болт М10Х45 ГОСТ 7811-70 | |
| 20 | 7***1 | Рычаг в сборе | |
| 21 | Ш***9 | Шплинт 2.5Х25 ГОСТ 397-79 | |
| 22 | Г***1 | Гайка М10 ГОСТ 5931-71 | |
| 23 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 24 | 7***1 | Кронштейн | |
| 25 | М***4 | Масленка 2.1Х45 ГОСТ 19853-74 | |
| 26 | Б***0 | Болт 3М10Х25 ГОСТ 7808-70 | |
| 27 | 7***2 | Вилка | |
| 28 | 7***6 | Планка | |
| 29 | 7***0 | Валик в сборе | |
| 30 | 7***1 | Шайба | |
| 31 | К***1 | Кольцо Н1-20Х16-1 ГОСТ 18829-71 | |
| 32 | П***0 | Пробка М10Х1 ЛК 0011-00 | |
| 33 | П***2 | Прокладка ФТ10Х16Х1 МН 3138-62 | |
| 34 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 35 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 36 | 7***1 | Сухарь | |
| 37 | 7***8 | Крышка | |
| 38 | 7***4 | Прокладка | |
| 39 | 7***1 | Вилка | |
| 40 | 7***1 | Шайба | |
| 41 | 7***1 | Валик | |
| 42 | 7***5 | Корпус | |
| 43 | 7***1 | Корпус | |
| 44 | 7***3 | Прокладка | |
| 45 | Б***0 | Болт 3М10Х30 ГОСТ 7808-70 | |
| 46 | 7***8 | Рычаг |
