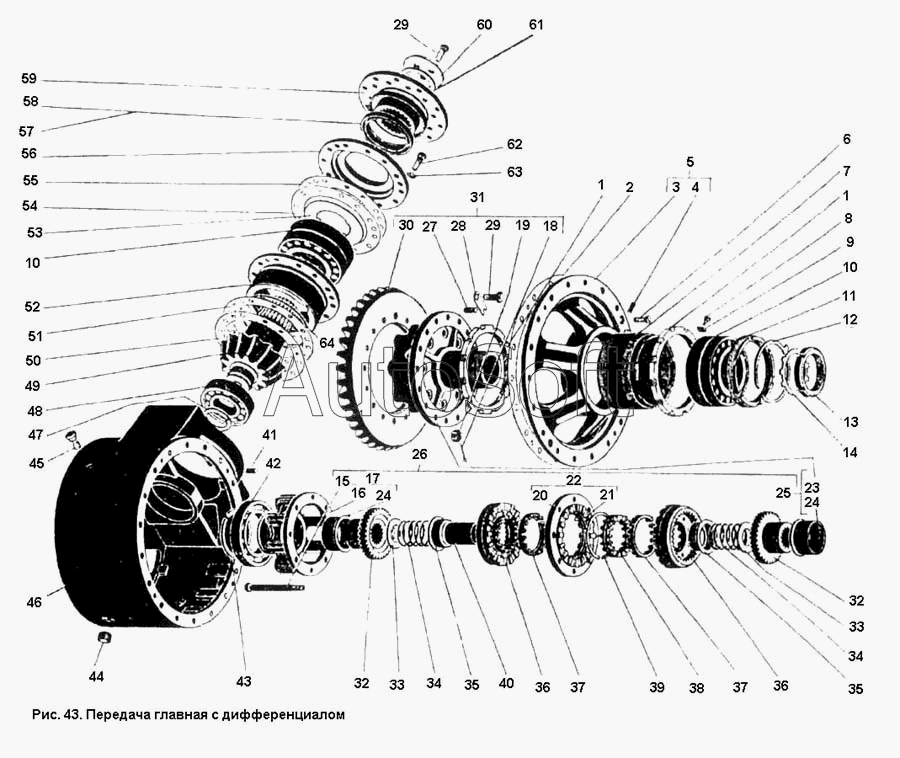

Каталог запасных частей к технике: ПТЗ К-701. Передача главная с дифференциалом
40
48
47
46
45
44
43
42
41
49
39
38
37
37
36
36
35
35
34
34
33
33
32
32
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
16
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.23.02.000 | 7***0 | Передача главная с дифференциалом | |
| 1 | 7***5 | Гайка кольцевая | |
| 2 | 7***2 | Прокладка | |
| 3 | 7***2 | Вставка | |
| 4 | Ш***0 | Штифт 8Пр2аД 16 ГОСТ 3128-70 | |
| 5 | 7***0 | Вставка в сборе | |
| 6 | В***2 | Винт М10Х20 ГОСТ 17475-72 | |
| 7 | 7***1 | Стакан | |
| 8 | 7***3 | Винт стопорный | |
| 9 | 7***1 | Шайба отгибная | |
| 10 | П***8 | Подшипник 2097520 ГОСТ 6364-78 | |
| 11 | 7***1 | Гайка кольцевая | |
| 12 | 7***6 | Кольцо стопорное | |
| 13 | 7***2 | Гайка | |
| 14 | Ш***7 | Шайба 90 ГОСТ 8725-67 | |
| 15 | 7***4 | Болт специальный | |
| 16 | 7***6 | Чаша | |
| 17 | 7***0 | Чаша в сборе | |
| 18 | Ш***9 | Шплинт 3.2Х28 ГОСТ 397-79 | |
| 19 | Г***3 | Гайка М14 ГОСТ 5932-73 | |
| 20 | 7***2 | Муфта ведущая | |
| 21 | 7***2 | Шпонка | |
| 22 | 7***1 | Муфта ведущая в сборе | |
| 23 | 7***5 | Ступица | |
| 24 | 7***1 | Втулка | |
| 25 | 7***0 | Ступица в сборе | |
| 26 | 7***1 | Корпус дифференциала (комплект) | |
| 27 | 7***6 | Штифт | |
| 28 | 7***1 | Планка стопорная | |
| 29 | Б***0 | Болт 3М14Х35 ГОСТ 7808-70 | |
| 30 | 7***3 | Шестерня ведомая | |
| 31 | 7***1 | Шестерня коническая в сборе | |
| 32 | 7***3 | Ступица ведомой полумуфты | |
| 33 | 7***4 | Кольцо | |
| 34 | 7***8 | Пружина | |
| 35 | 7***9 | Обойма | |
| 36 | 7***2 | Полумуфта ведомая в сборе | |
| 37 | 7***2 | Кольцо полумуфты ведомой | |
| 38 | 7***2 | Кольцо муфты ведущей | |
| 39 | 7***5 | Кольцо пружинное | |
| 40 | 7***6 | Втулка распорная | |
| 41 | Ш***0 | Штифт 12ГХ25 ГОСТ 3128-70 | |
| 42 | П***5 | Подшипник 122 ГОСТ 8338-75 | |
| 43 | К***8 | Кольцо В110 ГОСТ 13942-68 | |
| 44 | П***7 | Пробка КГ1" ГОСТ 12718-67 | |
| 45 | 7***0 | Сапун | |
| 46 | 7***1 | Картер главной передачи | |
| 47 | К***8 | Кольцо В65 ГОСТ 13942-68 | |
| 48 | П***5 | Подшипник 102313М ГОСТ 8328-75 | |
| 49 | 7***3 | Шестерня ведущая | |
| 50 | 7***1 | Прокладка регулировочная | |
| 51 | 7***2 | Прокладка регулировочная | |
| 52 | 7***2 | Стакан | |
| 53 | 7***6 | Маслоотражатель | |
| 54 | 7***1 | Прокладка | |
| 55 | 7***2 | Прокладка | |
| 56 | 7***1 | Крышка | |
| 57 | П***0 | Пружина АСК-110-2 ЛК 02480-00 | |
| 58 | У***8 | Уплотнение ЛК БСК 110-135-12/14 ЛК 02478-00 | |
| 59 | 7***1 | Фланец в сборе | |
| 60 | 7***1 | Шайба | |
| 61 | 7***1 | Кольцо уплотнительное | |
| 62 | Б***0 | Болт М12Х40 ГОСТ 7808-70 | |
| 63 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 64 | К***3 | Кольцо У-200Х0-3 ГОСТ 18829-73 |
