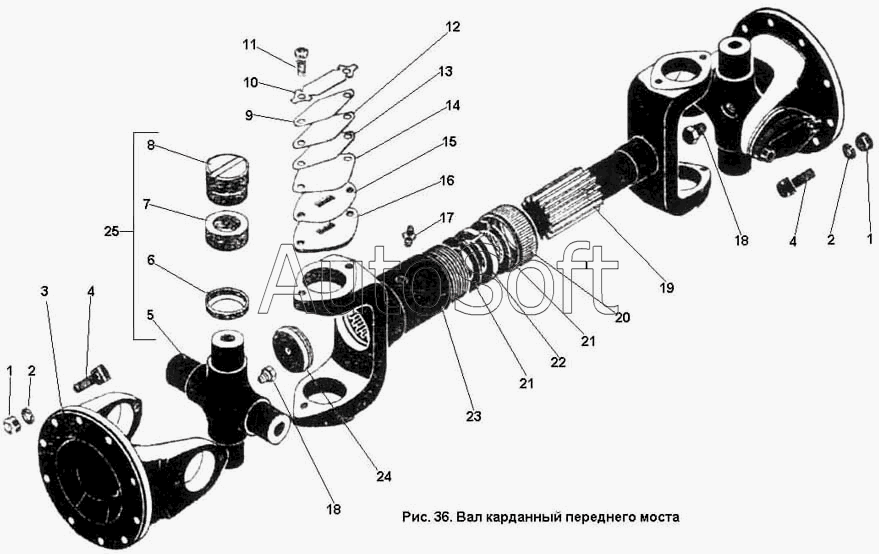

Каталог запасных частей к технике: ПТЗ К-701. Вал карданный переднего моста
13
25
24
23
22
21
21
20
19
18
18
17
16
15
14
12
11
10
9
8
7
6
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.22.03.000-03 | 7***3 | Вал карданный переднего моста | |
| 1 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 2 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 3 | 7***1 | Фланец-вилка | |
| 4 | 7***4 | Болт | |
| 5 | 7***2 | Крестовина карданного вала | |
| 6 | 7***0 | Обойма в сборе | |
| 7 | 7***7 | Кольцо уплотнительное | |
| 8 | П***4 | Подшипник 804709К5 ТУ 37.006.065-74 | |
| 9 | 7***1 | Пластина балансировочная | |
| 10 | 7***3 | Планка стопорная | |
| 11 | 7***1 | Болт | |
| 12 | 7***2 | Пластина балансировочная | |
| 13 | 7***3 | Пластина балансировочная | |
| 14 | 7***4 | Пластина балансировочная | |
| 15 | 7***1 | Крышка балансировочная | |
| 16 | 7***3 | Крышка подшипника | |
| 17 | М***4 | Масленка 1.3 ГОСТ 19853-74 | |
| 18 | П***7 | Пробка КГ 1/8" ГОСТ 12720-07 | |
| 19 | 7***2 | Вал карданный | |
| 20 | 7***5 | Гайка | |
| 21 | 7***9 | Шайба | |
| 22 | 7***4 | Сальник | |
| 23 | 7***3 | Вилка скользящая | |
| 24 | 7***1 | Заглушка скользящей вилки | |
| 25 | 7***Р | Крестовина с подшипниками (комплект) |
