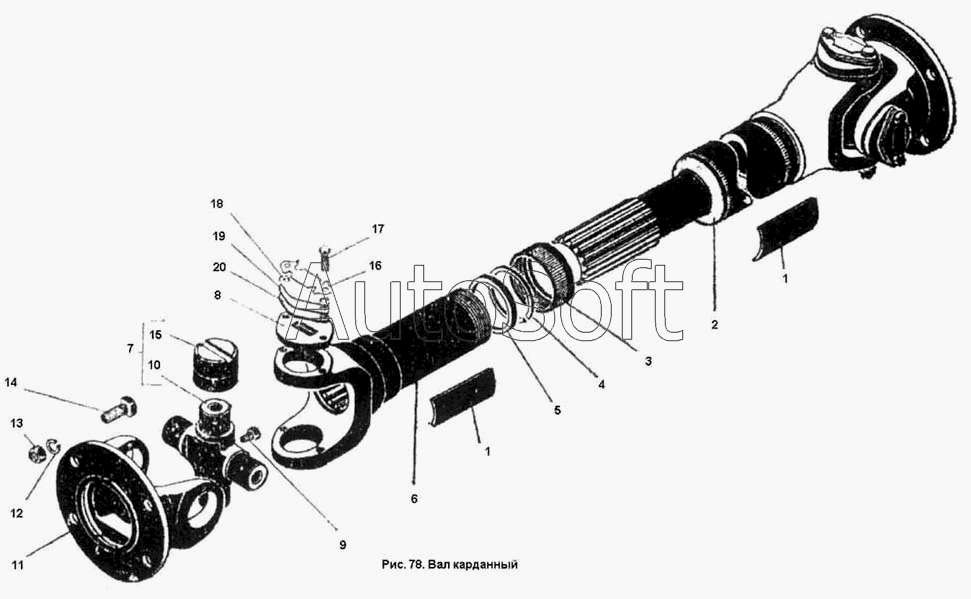

Каталог запасных частей к технике: ПТЗ К-701. Вал карданный
10
20
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.42.39.000-2 | 7***2 | Вал карданный | |
| 1 | 2***9 | Пластина балансировочная | |
| 2 | 7***0 | Вал карданный в сборе | |
| 3 | 2***7 | Гайка | |
| 4 | 2***9 | Шайба | |
| 5 | 5***8 | Сальник | |
| 6 | 5***7 | Вилка скользящая | |
| 7 | 7***Р | Крестовина с подшипниками (комплект) | |
| 8 | 2***0 | Крышка подшипника | |
| 9 | П***7 | Пробка КГ 1/8" ГОСТ 12720-67 | |
| 10 | 7***3 | Крестовина | |
| 11 | 7***1 | Фланец | |
| 12 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 13 | Г***0 | Гайка М16Х1.5 ГОСТ 5927-70 | |
| 14 | 7***3 | Болт | |
| 15 | П***4 | Подшипник 804707К3С10 ТУ 37.006.065-74 | |
| 16 | 2***1 | Планка стопорная | |
| 17 | Б***0 | Болт М8Х1Х16 ГОСТ 7808-70 | |
| 18 | 7***1 | Пластина балансировочная | |
| 19 | 7***2 | Пластина балансировочная | |
| 20 | 7***3 | Пластина балансировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
