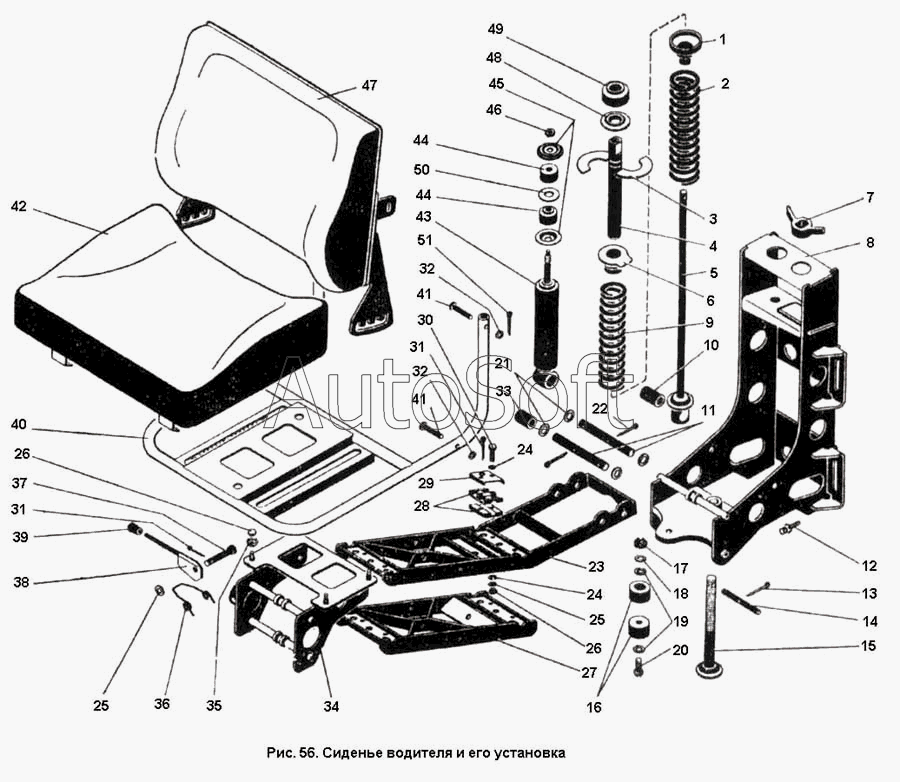

Каталог запасных частей к технике: ПТЗ К-701. Сиденье водителя и его установка
39
26
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
25
25
40
41
41
42
43
44
44
45
46
47
48
49
50
51
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.68.000 | 7***0 | Установка сиденья | |
| 700А.68.00.000 | 7***0 | Сиденье в сборе | |
| 1 | 7***8 | Проставка | |
| 2 | 7***6 | Пружина | |
| 3 | 7***3 | Фиксатор | |
| 4 | 7***7 | Направляющая | |
| 5 | 7***0 | Направляет | |
| 6 | 7***5 | Гайка | |
| 7 | 7***3 | Рукоятка | |
| 8 | 7***0 | Основание сиденья | |
| 9 | 7***6 | Пружина | |
| 10 | 7***1 | Втулка | |
| 11 | 7***9 | Ось | |
| 12 | 7***1 | Винт | |
| 13 | Ш***9 | Шплинт 2.5Х25 ГОСТ 397-79 | |
| 14 | 7***2 | Стержень | |
| 15 | 7***0 | Винт | |
| 16 | 7***6 | Упор | |
| 17 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 18 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 19 | Ш***8 | Шайба 6.01 ГОСТ 11371-78 | |
| 20 | В***2 | Винт М6Х18 ГОСТ 17473-72 | |
| 21 | Ш***8 | Шайба 16.01 ГОСТ 11371-78 | |
| 22 | Ш***9 | Шплинт 3.2Х28 ГОСТ 397-79 | |
| 23 | 7***1 | Рычаг | |
| 24 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 25 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 26 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 27 | 7***0 | Рычаг | |
| 28 | 7***7 | Подшипник | |
| 29 | 7***1 | Крышка | |
| 30 | Б***0 | Болт М8Х40 ГОСТ 7811-70 | |
| 31 | Ш***9 | Шплинт 3.2Х20 ГОСТ 397-79 | |
| 32 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 33 | 7***5 | Втулка | |
| 34 | 7***0 | Кронштейн | |
| 35 | 7***2 | Шайба | |
| 36 | 7***1 | Пружина | |
| 37 | 7***7 | Фиксатор | |
| 38 | 7***1 | Фиксатор в сборе | |
| 39 | 7***5 | Наконечник | |
| 40 | 7***0 | Остов сиденья водителя | |
| 41 | О***1 | Ось 22-10Х5Х 45 ГОСТ 9650-71 | |
| 42 | 7***0 | Подушка сиденья | |
| 43 | 7***0 | Амортизатор | |
| 44 | 7***4 | Подушка | |
| 45 | 7***5 | Чашка | |
| 46 | 7***4 | Гайка | |
| 47 | 7***0 | Спинка сиденья | |
| 48 | 7***4 | Кольцо | |
| 49 | 7***2 | Подушка | |
| 50 | Ш***8 | Шайба 20.01 ГОСТ 11371-78 | |
| 51 | Ш***9 | Шплинт 2Х16 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
