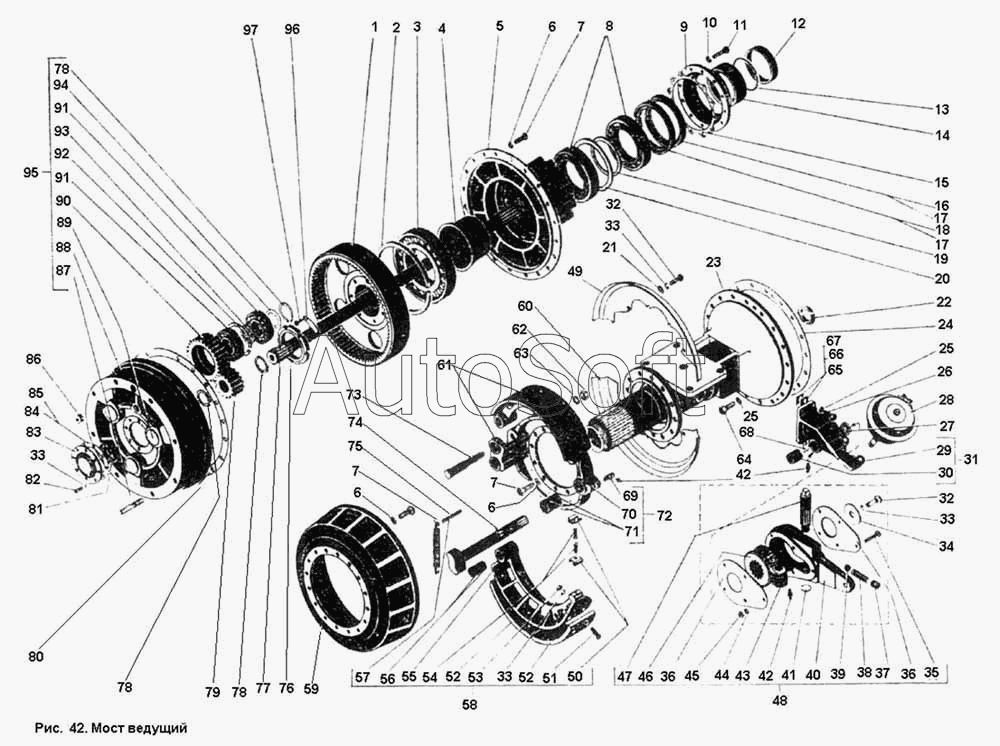

Каталог запасных частей к технике: ПТЗ К-701. Мост ведущий
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
31
32
32
33
33
33
33
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
49
50
30
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.23.00.000-1 | 7***1 | Мост ведущий | |
| 1 | 7***1 | Шестерня венечная | |
| 2 | 7***5 | Кольцо пружинное | |
| 3 | П***5 | Подшипник 2234К ГОСТ 8328-75 | |
| 4 | 7***1 | Втулка распорная | |
| 5 | 7***1 | Ступица | |
| 6 | Ш***0 | Шайба 18.65Г ГОСТ 6402-70 | |
| 7 | Б***0 | Болт М18Х1.5Х40 ГОСТ 7808-70 | |
| 8 | П***5 | Подшипник 130 ГОСТ 8338-75 | |
| 9 | 7***6 | Крышка | |
| 10 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 11 | Б***0 | Болт М12Х35 ГОСТ 7808-70 | |
| 12 | 7***1 | Втулка | |
| 13 | К***3 | Кольцо У-150Х0-3 ГОСТ 9833-73 | |
| 14 | 7***1 | Втулка | |
| 15 | 7***7 | Прокладка | |
| 16 | 7***0 | Манжета в сборе | |
| 17 | П***0 | Пружина АСК-180.2 ЛК 02480-00 | |
| 18 | 7***1 | Рычаг тормоза в сборе | |
| 18 | 7***0 | Манжета в сборе | |
| 19 | 7***3 | Кольцо | |
| 20 | 7***5 | Кольцо | |
| 21 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 22 | У***4 | Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 02478-00 | |
| 23 | 7***3 | Кожух полуоси в сборе | |
| 24 | 7***3 | Прокладка | |
| 25 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 26 | Б***0 | Болт М16Х1.5Х40 ГОСТ 7808-70 | |
| 27 | 7***8 | Прокладка | |
| 28 | 7***0 | Камера тормозная в сборе | |
| 29 | 7***3 | Кронштейн | |
| 30 | 7***2 | Сухарь | |
| 31 | 7***0 | Кронштейн в сборе | |
| 32 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 33 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 34 | 7***5 | Шайба | |
| 35 | Б***0 | Болт М6Х55 ГОСТ 7811-70 | |
| 36 | 7***1 | Крышка | |
| 37 | П***6 | Пробка 7009-0225 ГОСТ 12202-66 | |
| 38 | 7***2 | Пружина | |
| 39 | Ш***0 | Шарик БV 8 мм Н ГОСТ 3722-60 | |
| 40 | 7***1 | Рычаг тормоза | |
| 41 | З***7 | Заглушка 20 ГОСТ 3111-67 | |
| 42 | М***4 | Масленка 1.3 ГОСТ 19853-74 | |
| 43 | 7***7 | Червяк | |
| 44 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 45 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 46 | 7***1 | Шестерня червячная | |
| 47 | 7***6 | Ось червяка | |
| 49 | 7***8 | Козырек | |
| 50 | 7***1 | Втулка | |
| 51 | В***2 | Винт М10Х35 ГОСТ 17475-72 | |
| 52 | 7***1 | Накладка | |
| 53 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 54 | В***2 | Винт М8Х25 ГОСТ 17475-72 | |
| 55 | 7***1 | Колодка тормоза | |
| 56 | 7***2 | Втулка | |
| 57 | 7***4 | Палец | |
| 58 | 7***0 | Колодка тормоза нижняя в сборе | |
| 59 | 7***5 | Барабан тормозной | |
| 60 | 7***7 | Козырек | |
| 61 | 7***0 | Колодка тормоза верхняя в сборе | |
| 62 | Г***0 | Гайка М24 ГОСТ 5927-70 | |
| 63 | Ш***0 | Шайба 24.65Г ГОСТ 6402-70 | |
| 64 | Б***0 | Болт М16Х1.5Х50 ГОСТ 7808-70 | |
| 65 | 7***1 | Прокладка | |
| 66 | 7***2 | Прокладка | |
| 67 | 7***3 | Прокладка | |
| 68 | 7***2 | Планка | |
| 69 | 7***2 | Бонка | |
| 70 | 7***1 | Суппорт тормоза | |
| 71 | 7***1 | Втулка | |
| 72 | 7***1 | Суппорт тормоза в сборе | |
| 73 | 7***6 | Ось тормозной колодки | |
| 74 | 7***8 | Кулак | |
| 75 | 7***1 | Пружина | |
| 76 | 7***6 | Гайка | |
| 77 | 7***2 | Полуось | |
| 78 | К***8 | Кольцо В60 ГОСТ 13942-68 | |
| 79 | 7***7 | Шестерня солнечная | |
| 80 | 7***3 | Прокладка | |
| 81 | П***5 | Подшипник 209 ГОСТ 8338-75 | |
| 82 | Б***0 | Болт М10Х30 ГОСТ 7808-70 | |
| 83 | 7***2 | Крышка | |
| 84 | 7***1 | Прокладка | |
| 85 | 7***2 | Прокладка | |
| 86 | П***8 | Пробка КГ1" ГОСТ 12718-68 | |
| 87 | 7***1 | Шпилька | |
| 88 | 7***3 | Водило | |
| 89 | 7***2 | Ось сателлита | |
| 90 | 7***2 | Сателлит | |
| 91 | П***5 | Подшипник 12312К1 ГОСТ 8328-75 | |
| 92 | К***8 | Кольцо В130 ГОСТ 13943-68 | |
| 93 | 7***2 | Кольцо | |
| 94 | 7***1 | Шайба | |
| 95 | 7***1 | Водило в сборе | |
| 96 | 7***1 | Планка стопорная | |
| 97 | Б***0 | Болт 3М8Х20 ГОСТ 7808-70 |
