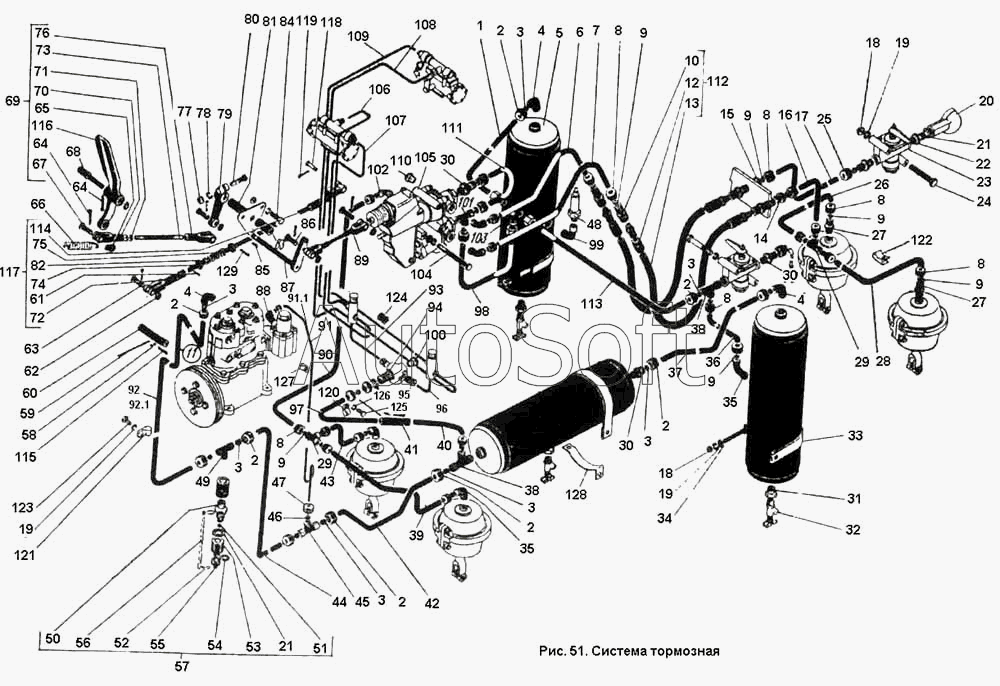

Каталог запасных частей к технике: ПТЗ К-701. Система тормозная
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
5
6
7
8
8
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
21
22
23
24
25
26
27
27
28
29
29
30
30
30
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
53
54
55
56
57
58
59
60
61
62
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
921
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.35.00.000-2 | 7***2 | Система тормозная | |
| 1 | 7***1 | Труба | |
| 2 | Г***7 | Гайка 1-14 ГОСТ 9122-67 | |
| 3 | М***7 | Муфта 14 ГОСТ 9121-67 | |
| 4 | У***7 | Угольник 14 ГОСТ 9115-67 | |
| 5 | 7***1 | Баллон воздушный в сборе | |
| 6 | 7***7 | Труба | |
| 7 | 7***8 | Труба | |
| 8 | Г***7 | Гайка 1-10 ГОСТ 9122-67 | |
| 9 | М***7 | Муфта 9 ГОСТ 9121-67 | |
| 10 | 7***8 | Ниппель | |
| 11 | 7***4 | Труба | |
| 12 | 7***9 | Муфта | |
| 13 | Р***м | Рукав 10Х17.5-15 ГОСТ 10362-76: L=1000мм | |
| 14 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 15 | Г***0 | Ганка М16Х1.5 ГОСТ 5929-70 | |
| 16 | 7***9 | Труба | |
| 17 | 7***2 | Труба | |
| 18 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 19 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 20 | 7***1 | Головка соединительная в сборе | |
| 21 | 7***9 | Прокладка | |
| 22 | 7***1 | Штуцер специальный | |
| 23 | 7***1 | Кран разобщительный Кр20 | |
| 24 | Б***0 | Болт М8Х70 ГОСТ 7811-70 | |
| 25 | Ш***7 | Штуцер 2-10 ГОСТ 9113-67 | |
| 26 | 7***1 | Труба | |
| 27 | Ш***7 | Штуцер 1-10 ГОСТ 9113-67 | |
| 28 | 7***0 | Труба | |
| 29 | Т***7 | Тройник 10 ГОСТ 9119-67 | |
| 30 | Ш***7 | Штуцер 1-14 ГОСТ 9113-67 | |
| 31 | 7***2 | Переходник | |
| 32 | 7***1 | Кран КР-22 | |
| 33 | 7***0 | Лента в сборе | |
| 34 | Ш***8 | Шайба 8.01 ГОСТ 1137 1-78 | |
| 35 | У***7 | Угольник 1-10 ГОСТ 9115-67 | |
| 36 | 7***8 | Труба | |
| 37 | 7***1 | Труба | |
| 38 | 7***9 | Тройник ввертный | |
| 39 | 7***4 | Труба | |
| 40 | 7***9 | Труба | |
| 41 | Р***м | Рукав 30Х20-10 ГОСТ 10362-76: L=100мм | |
| 42 | 7***4 | Труба | |
| 43 | 7***5 | Труба | |
| 44 | 7***3 | Труба | |
| 45 | 7***1 | Тройник | |
| 46 | М***7 | Муфта 5 ГОСТ 9121-67 | |
| 47 | Г***7 | Гайка 1-5 ГОСТ 9122-67 | |
| 48 | 7***0 | Клапан баллонов предохранительный | |
| 49 | 7***1 | Тройник | |
| 50 | 7***7 | Штуцер специальный | |
| 51 | 7***8 | Шарик | |
| 53 | 7***6 | Корпус | |
| 54 | 7***6 | Прокладка | |
| 55 | 7***2 | Пробка | |
| 56 | 7***3 | Звено цепочки | |
| 57 | 7***0 | Клапан буксирный | |
| 58 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 59 | Л***1 | Лента ХЛ 225 ГОСТ 503-71 | |
| 60 | Р***м | Рукав 14Х22.5-16 ГОСТ 10362-76: L=100мм | |
| 61 | Ш***0 | Штифт 4Пр2аХ18 ГОСТ 3128-70 | |
| 62 | 7***8 | Ушко | |
| 62 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 63 | 7***3 | Валик | |
| 64 | Ш***9 | Шплинт 2.5Х20 ГОСТ 397-79 | |
| 65 | 7***3 | Проушина | |
| 66 | 7***9 | Пружина | |
| 67 | О***1 | Ось 22-10Х5Х40 ГОСТ 9650-71 | |
| 68 | 7***4 | Валик | |
| 69 | 7***0 | Педаль тормозная передняя в сборе | |
| 70 | 7***2 | Вилка | |
| 71 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 72 | 7***3 | Вилка | |
| 73 | 7***6 | Тяга | |
| 74 | 7***4 | Шток | |
| 75 | 7***9 | Пружина | |
| 76 | 7***1 | Вилка | |
| 77 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 78 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 79 | 7***1 | Рычаг | |
| 80 | Б***0 | Болт М10Х 45 ГОСТ 7811-70 | |
| 81 | 7***6 | Мостик переходной | |
| 82 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 83 | 7***3 | Втулка распорная | |
| 84 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 85 | Ш***8 | Шпонка 5Х7.5 ГОСТ 8795-68 | |
| 86 | О***1 | Ось 22-10Х5Х36 ГОСТ 9650-71 | |
| 87 | 7***0 | Валик в сборе | |
| 88 | У***7 | Угольник 1-5 ГОСТ 9115-67 | |
| 89 | 7***0 | Тяга в сборе | |
| 90 | 7***6 | Труба | |
| 91 | 7***6 | Труба | |
| 92 | 7***3 | Труба | |
| 93 | 7***2 | Труба | |
| 94 | 7***9 | Крестовина | |
| 95 | 7***7 | Ниппель | |
| 96 | 7***3 | Труба | |
| 97 | 7***4 | Труба | |
| 98 | 7***2 | Труба | |
| 99 | 7***2 | Угольник | |
| 100 | П***7 | Пробка КГ 1/4" ГОСТ 12720-67 | |
| 101 | 7***6 | Тройник ввертной угловой | |
| 102 | У***7 | Угольник 2-10 ГОСТ 9115-67 | |
| 103 | Т***7 | Тройник 14 ГОСТ 9119-67 | |
| 104 | Б***0 | Болт М10Х120 ГОСТ 7811-70 | |
| 105 | 7***3 | Кран тормозной в сборе | |
| 106 | 7***8 | Труба | |
| 107 | 7***0 | Труба | |
| 108 | 7***9 | Труба | |
| 109 | 7***1 | Труба | |
| 110 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 111 | 7***6 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 112 | 7***0 | Рукав | |
| 113 | 7***7 | Труба | |
| 114 | 7***1 | Вилка | |
| 115 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 116 | 7***0 | Педаль | |
| 117 | 7***0 | Тяга | |
| 118 | 7***2 | Валик | |
| 119 | Ш***9 | Шплинт 2Х20 ГОСТ 397-79 | |
| 120 | Х***0 | Хомутик ХПО-10Х7 ЛК 0034-00 | |
| 121 | Х***0 | Хомутик ХПО-15Х9 ЛК 0034-00 | |
| 122 | Х***0 | Хомутик ХПО-10Х9 ЛК 0034-00 | |
| 123 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 124 | 7***1 | Втулка | |
| 125 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 126 | Ш***0 | Шайба 6.65 Г ГОСТ 6402-70 | |
| 127 | 7***7 | Хомут | |
| 128 | 7***1 | Кронштейн | |
| 129 | Ш***9 | Шплинт 4Х25 ГОСТ 397-79 | |
| 921 | 7***2 | Труба | |
| 1101 | 7***0 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
