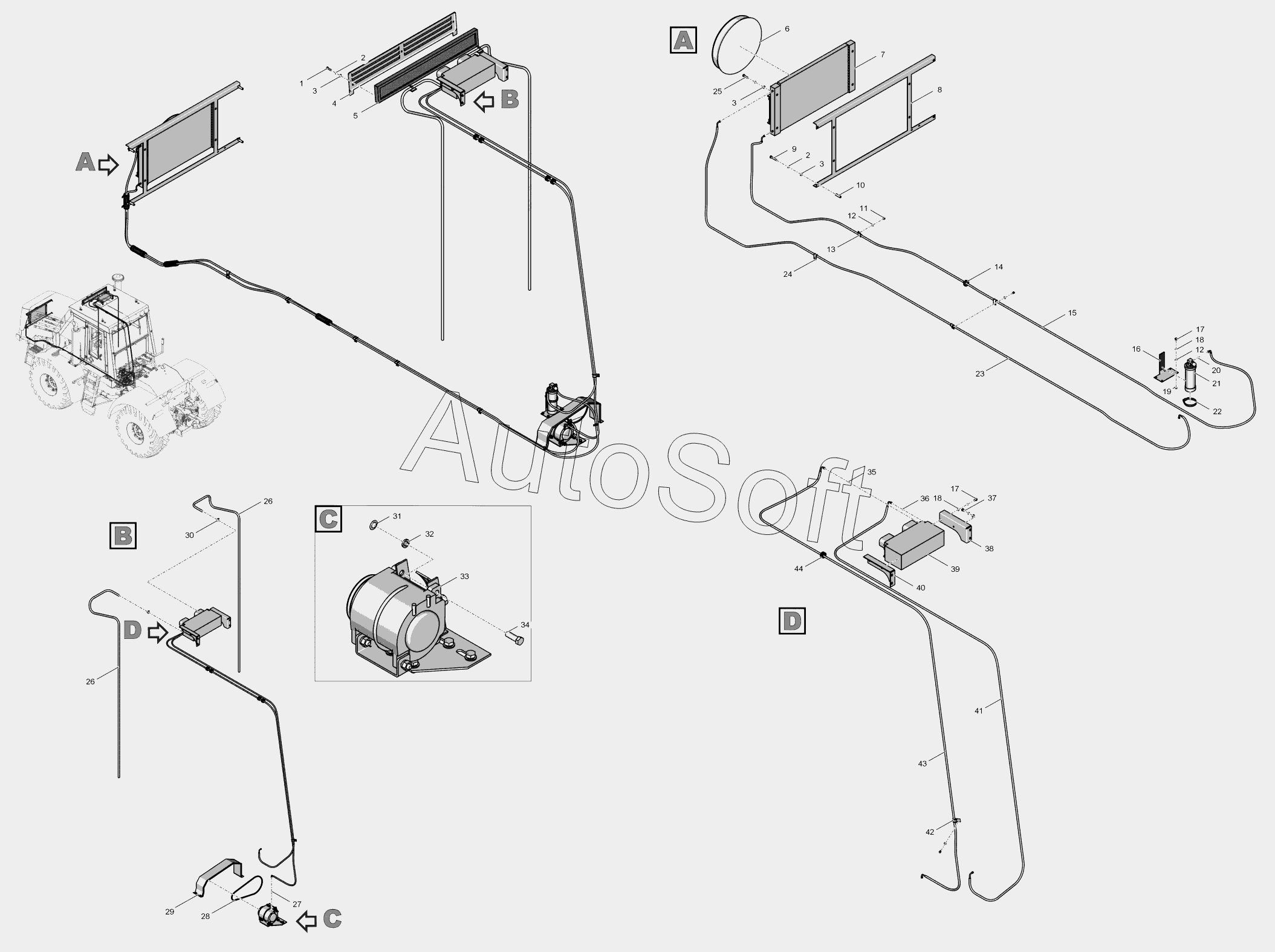

Каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт" (2015). 744Р1-8100000-5 Система кондиционирования воздуха кабины
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М8-6gх20.56.019 | |
| 2 | Ш***9 | Шайба 8.01.019 | |
| 3 | Ш***5 | Шайба 8.65Г.05 | |
| 4 | 7***2 | Жалюзи | |
| 5 | N***2 | Фильтр | |
| 6 | 1***0 | Вентилятор | |
| 7 | 0***0 | Конденсатор с кронштейном в сборе | |
| 8 | 7***3 | Рамка | |
| 9 | Б***9 | Болт М8-6gх50.56.019 | |
| 10 | 7***4 | Проставка | |
| 11 | Б***9 | Болт М6-6gх12.56.019 | |
| 12 | Ш***5 | Шайба 6.65Г.05 | |
| 13 | R***4 | Хомут | |
| 14 | С***0 | Кабельная стяжка | |
| 15 | 0***0 | Хладонопровод конденсатор-ресивер | |
| 16 | 7***0 | Кронштейн | |
| 17 | Б***9 | Болт М6-6gх16.56.019 | |
| 18 | Ш***9 | Шайба 6.01.019 | |
| 19 | Г***9 | Гайка М6-6Н.8С.019 | |
| 20 | 0***0 | Уплотнительное кольцо О-ring 9/16 | |
| 21 | 9***3 | Ресивер | |
| 22 | N***0 | Хомут червячный Norma 50-70 | |
| 23 | 0***3 | Хладонопровод компрессор-конденсатор | |
| 24 | R***4 | Хомут обрезиненный | |
| 25 | Б***9 | Болт М8-6gх35.56.019 | |
| 26 | Т***5 | Трубка отвода конденсата 12х1,5 | |
| 27 | 0***0 | Уплотнительное кольцо О-ring 3/4 | |
| 28 | Р***0 | Ремень А-1000 | |
| 29 | 7***2 | Кожух | |
| 30 | N***2 | Хомут червячный Norma 12-22 | |
| 31 | Ш***5 | Шайба 10.65Г.05 | |
| 32 | Ш***9 | Шайба 10.01.019 | |
| 33 | 7***3 | Компрессор | |
| 34 | Б***9 | Болт М10-6gx20.56.019 | |
| 35 | 0***0 | Уплотнительное кольцо О-ring 5/8 | |
| 36 | 0***0 | Уплотнительное кольцо О-ring 7/8 | |
| 37 | Б***9 | Болт М8-6gx16.56.019 | |
| 38 | 7***1 | Кронштейн | |
| 39 | 0***0 | Испаритель | |
| 40 | 7***1 | Кронштейн | |
| 41 | 0***0 | Хладонопровод ресивер-испаритель | |
| 42 | R***4 | Хомут обрезиненный | |
| 43 | 0***3 | Хладонопровод испаритель-компрессор | |
| 44 | 7***2 | Втулка |
