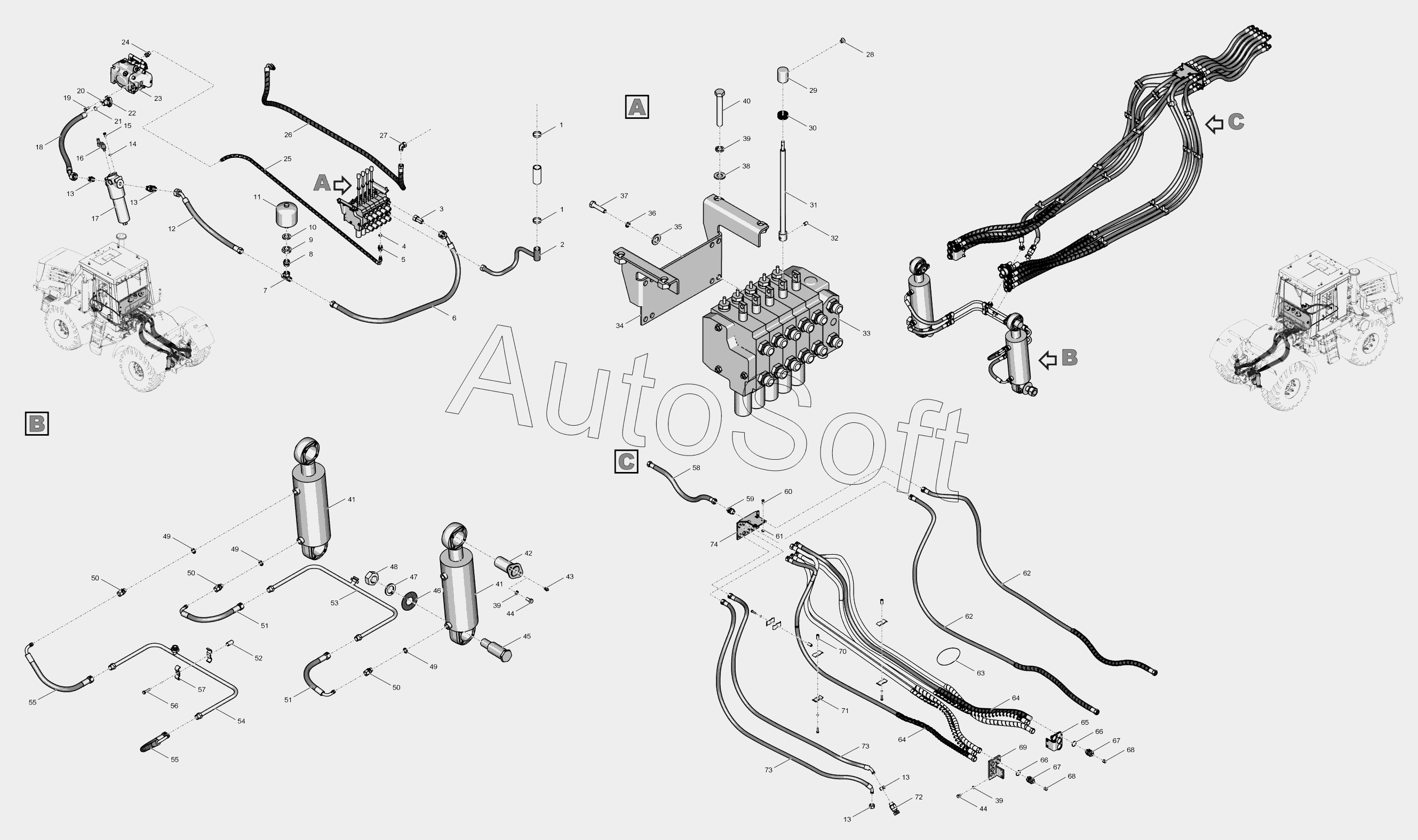

Каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт" (2015). 744Р3-4600000 Система навесного оборудования
47
56
55
55
54
53
52
51
51
50
50
50
49
49
49
48
57
46
45
44
44
43
42
41
41
40
39
39
39
66
66
74
73
73
72
71
70
69
68
68
67
67
38
65
64
64
63
62
62
61
60
59
58
10
19
18
17
16
15
14
13
13
13
13
12
11
20
9
8
7
6
5
4
3
2
29
37
36
35
34
33
32
31
30
1
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х***т | Хомут | |
| 2 | 7***5 | Труба | |
| 3 | X***3 | Угольник | |
| 4 | П***1 | Прокладка 12М1 | |
| 5 | X***3 | Штуцер | |
| 6 | 4***) | Рукав армированный | |
| 7 | X***3 | Тройник | |
| 8 | 7***5 | Штуцер | |
| 9 | 7***1 | Гайка | |
| 10 | 7***1 | Прокладка | |
| 11 | H***2 | Гидроаккумулятор | |
| 12 | 4***) | Рукав армированный | |
| 13 | X***3 | Штуцер | |
| 14 | Ш***5 | Шайба 10.65Г.05 | |
| 15 | Б***9 | Болт М10-6gх20.56.019 | |
| 16 | D***0 | Датчик электровизуальный | |
| 17 | H***R | Фильтр | |
| 18 | 4***3 | Рукав армированный | |
| 19 | Б***C | Болт 3/8х1.1/4 UNC | |
| 20 | Ш***C | Шайба пружинная 3/8 UNC | |
| 21 | S***I | Кольцо уплотнительное | |
| 22 | S***I | Полуфланец | |
| 23 | R***8 | Насос регулируемый | |
| 24 | X***3 | Штуцер | |
| 25 | 2***) | Рукав армированный | |
| 26 | 1***L | Рукав армированный | |
| 27 | X***3 | Угольник | |
| 28 | В***9 | Винт ВМ4-6gх12.48.019 | |
| 29 | К***6 | Маховик | |
| 30 | 7***8 | Втулка | |
| 31 | 7***0 | Рукоятка | |
| 32 | В***9 | Винт ВМ6-6gх8.46.019 | |
| 33 | 7***1 | Гидрораспределитель | |
| 34 | 7***4 | Кронштейн | |
| 35 | Ш***9 | Шайба 8.01.019 | |
| 36 | Ш***5 | Шайба 8.65Г.05 | |
| 37 | Б***9 | Болт М8-6gх20.66.019 | |
| 38 | Ш***9 | Шайба 12.01.019 | |
| 39 | Ш***5 | Шайба 12.65Г.05 | |
| 40 | Б***9 | Болт М12х1,25-6gх80.66.019 | |
| 41 | H***M | Гидроцилиндр 125х63-200 | |
| 42 | 2***2 | Палец гидроцилиндра | |
| 43 | М***р | Масленка 1.3.Ц6.хр | |
| 44 | Б***9 | Болт М12-6gх25.56.019 | |
| 45 | 2***6 | Ось | |
| 46 | 2***3 | Прокладка | |
| 47 | Ш***5 | Шайба 36.65Г.05 | |
| 48 | Г***9 | Гайка М36х3-6Н.8С.019 | |
| 49 | К***2 | Кольцо 022-028-36-1-2 | |
| 50 | 7***1 | Штуцер | |
| 51 | 7***2 | Рукав Dу12 | |
| 52 | 7***2 | Втулка | |
| 53 | 7***1 | Труба | |
| 54 | 7***1 | Труба | |
| 55 | 2***) | Рукав армированный | |
| 56 | Б***9 | Болт М8-6gх40.56.019 | |
| 57 | 7***9 | Скоба | |
| 58 | 7***1 | Рукав Dу16 | |
| 59 | X***3 | Штуцер проходной | |
| 60 | Б***9 | Болт М12-6gх35.56.019 | |
| 61 | Г***9 | Гайка М12-6Н-8С.019 | |
| 62 | 7***4 | Рукав Ду 16 | |
| 63 | Х***т | Хомут | |
| 64 | 7***2 | Рукав Dу16 | |
| 65 | 7***3 | Кронштейн | |
| 66 | 7***9 | Кольцо | |
| 67 | C***F | Муфта | |
| 68 | Т***2 | Заглушка муфты | |
| 69 | 7***4 | Кронштейн | |
| 70 | 7***9 | Втулка | |
| 71 | 7***1 | Скоба | |
| 72 | 7***4 | Клапан замедлительный | |
| 73 | 7***1 | Рукав Dу16 | |
| 74 | 7***3 | Кронштейн |
