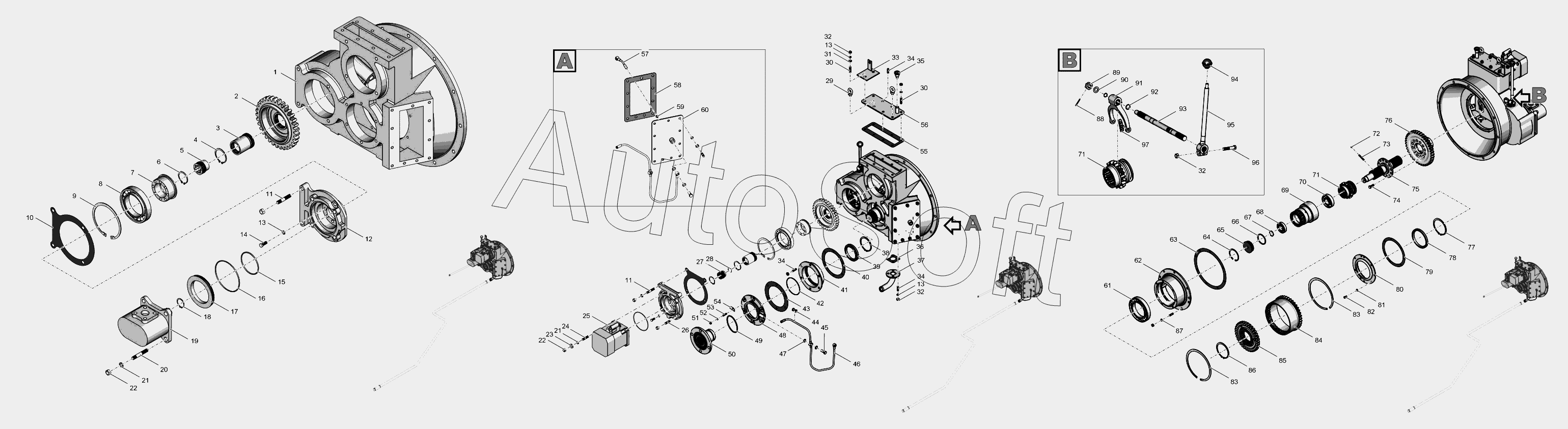

Каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт" (2015). 744Р3-162000-01 Редуктор привода насосoв
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
30
31
32
32
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Картер | |
| 2 | 7***2 | Шестерня | |
| 3 | 7***2 | Муфта | |
| 4 | К***5 | Кольцо С55 | |
| 5 | 7***3 | Муфта | |
| 6 | К***5 | Кольцо С45 | |
| 7 | 7***1 | Втулка | |
| 8 | 1***8 | Подшипник | |
| 9 | К***0 | Кольцо С140 | |
| 10 | 7***2 | Прокладка | |
| 11 | Ш***9 | Шпилька М12-6gх50.56.019 | |
| 12 | 7***5 | Стакан | |
| 13 | Ш***5 | Шайба 10.65Г.05 | |
| 14 | Б***9 | Болт М10-6gх25.56.019 | |
| 15 | К***3 | Кольцо 084-090-36-1-3 | |
| 16 | К***3 | Кольцо 120-126-36-1-3 | |
| 17 | 7***6 | Втулка | |
| 18 | К***4 | Кольцо С34 | |
| 19 | Н***A | Насос | |
| 20 | Ш***9 | Шпилька М12-6gх60.56.019 | |
| 21 | Ш***5 | Шайба 12.65Г.05 | |
| 22 | Г***9 | Гайка М12-6Н.8С.019 | |
| 23 | 2***1 | Шайба | |
| 24 | Ш***9 | Шпилька М12-6gх35.56.019 | |
| 25 | A***0 | Насос | |
| 26 | Ш***9 | Шпилька М8-6gх25.56.019 | |
| 27 | 7***1 | Муфта | |
| 28 | 7***4 | Кольцо | |
| 29 | Р***9 | Рым-болт М10.019 | |
| 30 | Ш***9 | Шпилька М10-6gх30.56.019 | |
| 31 | Ш***6 | Шайба 16.01.016 | |
| 32 | Г***9 | Гайка М10-6Н.8С.019 | |
| 33 | 7***0 | Кронштейн | |
| 34 | Ш***9 | Шпилька М10-6gх22.56.019 | |
| 35 | 7***0 | Сапун | |
| 36 | 7***1 | Прокладка | |
| 37 | 7***0 | Патрубок в сборе | |
| 38 | К***0 | Кольцо С90 | |
| 39 | 8***R | Манжета | |
| 40 | 7***2 | Прокладка | |
| 41 | 2***1 | Стакан | |
| 42 | К***3 | Кольцо 110-116-36-1-3 | |
| 43 | 2***5 | Прокладка | |
| 44 | 7***7 | Втулка | |
| 45 | 7***9 | Болт зажимной | |
| 46 | 7***0 | Трубопровод | |
| 47 | 7***1 | Прокладка | |
| 48 | 7***4 | Крышка | |
| 49 | К***3 | Кольцо 070-076-36-1-3 | |
| 50 | 7***3 | Фланец | |
| 51 | Г***9 | Гайка М8-6Н.8С.019 | |
| 52 | Ш***5 | Шайба 8.65Г.05 | |
| 53 | Ш***9 | Шпилька М8-6gх25.56.019 | |
| 54 | С***0 | Скоба 12.18.9.0 | |
| 55 | 7***7 | Прокладка | |
| 56 | 7***0 | Крышка | |
| 57 | 7***0 | Труба | |
| 58 | 7***6 | Прокладка | |
| 59 | К***3 | Кольцо 012-016-25-1-3 | |
| 60 | 7***0 | Крышка | |
| 61 | 1***2 | Подшипник | |
| 62 | 7***1 | Стакан | |
| 63 | 7***1 | Прокладка | |
| 64 | К***0 | Кольцо С80 | |
| 65 | 7***9 | Крышка | |
| 66 | К***3 | Кольцо 063-073-58-1-3 | |
| 67 | К***5 | Кольцо С35 | |
| 68 | 2***7 | Подшипник | |
| 69 | 7***2 | Вал-муфта | |
| 70 | 3***8 | Подшипник | |
| 71 | 7***3 | Муфта | |
| 72 | Б***0 | Шарик | |
| 73 | 7***9 | Пружина | |
| 74 | Б***9 | Болт 3М12-6gх30.88.45Х.019 | |
| 75 | 7***6 | Вал | |
| 76 | 7***2 | Шестерня | |
| 77 | К***0 | Кольцо С110 | |
| 78 | М***4 | Манжета1.1-110х135-4 | |
| 79 | 7***1 | Прокладка | |
| 80 | 7***4 | Крышка | |
| 81 | Ш***9 | Шайба 8.01.019 | |
| 82 | Б***9 | Болт М8-6gx16.56.019 | |
| 83 | К***5 | Кольцо С215 | |
| 84 | 7***1 | Муфта наружная | |
| 85 | 7***1 | Муфта внутренняя | |
| 86 | К***5 | Кольцо С105 | |
| 87 | Ш***9 | Шайба 10.01.019 | |
| 88 | Ш***6 | Шплинт 3,2х28,016 | |
| 89 | Г***9 | Гайка М16х1,5-6H.8С.019 | |
| 90 | Ш***6 | Шайба 10.01.016 | |
| 91 | 7***1 | Вилка | |
| 92 | К***3 | Кольцо 016-020-25-1-3 | |
| 93 | 7***9 | Валик | |
| 94 | 7***1 | Шар | |
| 95 | 7***1 | Рычаг | |
| 96 | Б***9 | Болт М10-6gх50.56.019 | |
| 97 | 7***8 | Сухарь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
