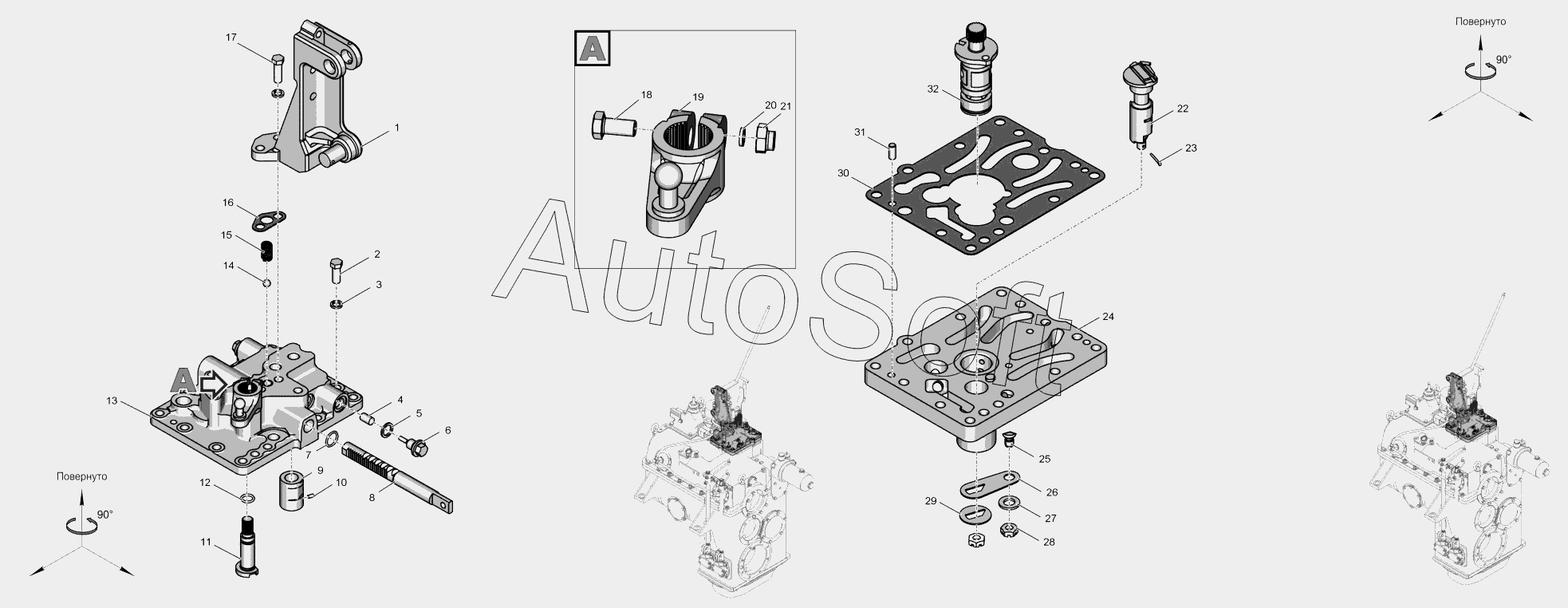

Каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт" (2015). 744Р-1702000-1 Механизм переключения передач
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Кронштейн | |
| 2 | Б***9 | Болт М8-6gх25.56.019 | |
| 3 | Ш***5 | Шайба 10.65Г.05 | |
| 4 | 7***8 | Золотник | |
| 5 | 7***1 | Прокладка | |
| 6 | 7***4 | Пробка | |
| 7 | К***3 | Кольцо 018-022-25-1-3 | |
| 8 | 7***6 | Рейка | |
| 9 | 7***2 | Пробка | |
| 10 | Ш***8 | Штифт 4 и 8х8 | |
| 11 | 7***2 | Поводок | |
| 12 | К***3 | Кольцо 014-018-25-1-3 | |
| 13 | 7***0 | Крышка | |
| 14 | Ш***0 | Шарик Б9,525-100 | |
| 15 | 7***9 | Пружина | |
| 16 | 7***2 | Прокладка | |
| 17 | Б***9 | Болт М10-6gх30.56.019 | |
| 18 | Б***9 | Болт М8-6gх30.56.019 | |
| 19 | 7***1 | Рычаг | |
| 20 | Ш***5 | Шайба 8.65Г.05 | |
| 21 | Г***9 | Гайка М8-6Н.8.019 | |
| 22 | 7***3 | Золотник | |
| 23 | Ш***6 | Шплинт 2,5х16.016 | |
| 24 | 7***0 | Корпус | |
| 25 | 7***1 | Упор | |
| 26 | 7***2 | Защелка | |
| 27 | Ш***9 | Шайба 13 DIN 125/01.019 | |
| 28 | Г***9 | Гайка М10.6Н.8С.019 | |
| 29 | 7***1 | Шайба | |
| 30 | 7***2 | Прокладка | |
| 31 | Ш***8 | Штифт 8 и 8х8 | |
| 32 | 7***0 | Золотник |
