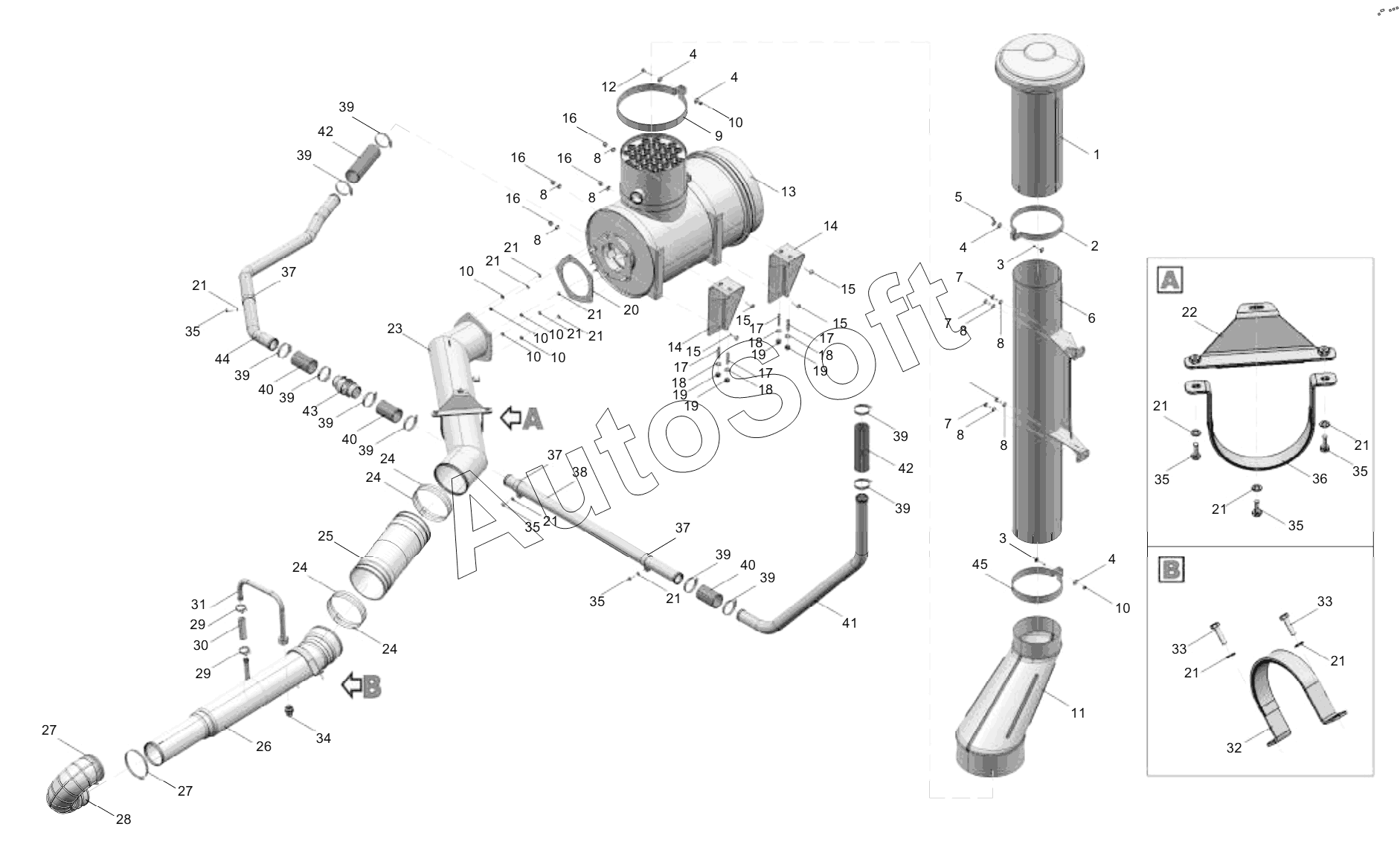

Каталог запасных частей к технике: ПТЗ К-743М (2023). 742В-19.00.000 Система очистки воздуха (с 17.04.2023)
1
2
3
3
4
4
4
4
5
6
7
7
7
8
8
8
8
8
8
8
8
9
10
10
10
10
10
10
10
11
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
24
24
24
25
26
27
27
28
29
29
30
31
32
33
33
34
35
35
35
35
35
35
36
37
37
37
38
39
39
39
39
39
39
39
39
39
39
40
40
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Насадок | |
| 2 | 7***9 | Хомут | |
| 3 | Б***К | Болт DIN 603-М8х45-8.8-АЗК | |
| 4 | Ш***9 | Шайба А 8.01.019 | |
| 5 | Г***9 | Гайка М8-7Н.8.019 | |
| 6 | 7***1 | Труба воздухозаборная | |
| 7 | Б***9 | Болт M10-6gx20.88.019 | |
| 8 | Ш***9 | Шайба А. 10.01.019 | |
| 9 | 7***5 | Хомут | |
| 10 | Г***К | Гайка DIN 985-М8-8-АЗК | |
| 11 | 7***1 | Переходник | |
| 12 | Б***9 | Болт M8-6gx45.56.019 | |
| 13 | 8***1 | Фильтр воздушный | |
| 14 | 7***1 | Кронштейн | |
| 15 | Б***9 | Болт M10-6gx30.88.019 | |
| 16 | Г***К | Гайка DIN 985-М 10-8-АЗК | |
| 17 | Ш***9 | Шпилька M12-6gx50.88.019 | |
| 18 | Ш***9 | Шайба А. 12.01.019 | |
| 19 | Г***К | Гайка DIN 985-М 12-8-АЗК | |
| 20 | 7***2 | Прокладка | |
| 21 | Ш***9 | Шайба А.8.01.019 | |
| 22 | 7***0 | Кронштейн | |
| 23 | 8***3 | Воздуховод | |
| 24 | Х***3 | Хомут DIN 3017-А-140-160x13-W1-3 | |
| 25 | 3***0 | Шланг спирально-складчатый | |
| 26 | 8***2 | Труба | |
| 27 | D***3 | Хомут | |
| 28 | 6***8 | Патрубок | |
| 29 | Х***3 | Хомут DIN 3017-А-25-40х9-W1-3 | |
| 30 | D***l | Шланг прямой силиконовый оранжевый | |
| 31 | 7***0 | Труба | |
| 32 | 7***0 | Скоба | |
| 33 | Б***9 | Болт M8-6gx30.88.019 | |
| 34 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 35 | Б***9 | Болт M8-6gx20.88.019 | |
| 36 | 7***0 | Скоба | |
| 37 | 7***5 | Хомут | |
| 38 | 7***1 | Труба | |
| 39 | D***3 | Хомут | |
| 40 | Р***6 | Рукав 50x61,5-1,6 | |
| 41 | 7***8 | Труба | |
| 42 | Р***6 | Рукав 50x61,5-1,6 | |
| 43 | К***й | Клапан эжектора контрольный | |
| 44 | 7***2 | Труба | |
| 45 | 7***8 | Хомут |
