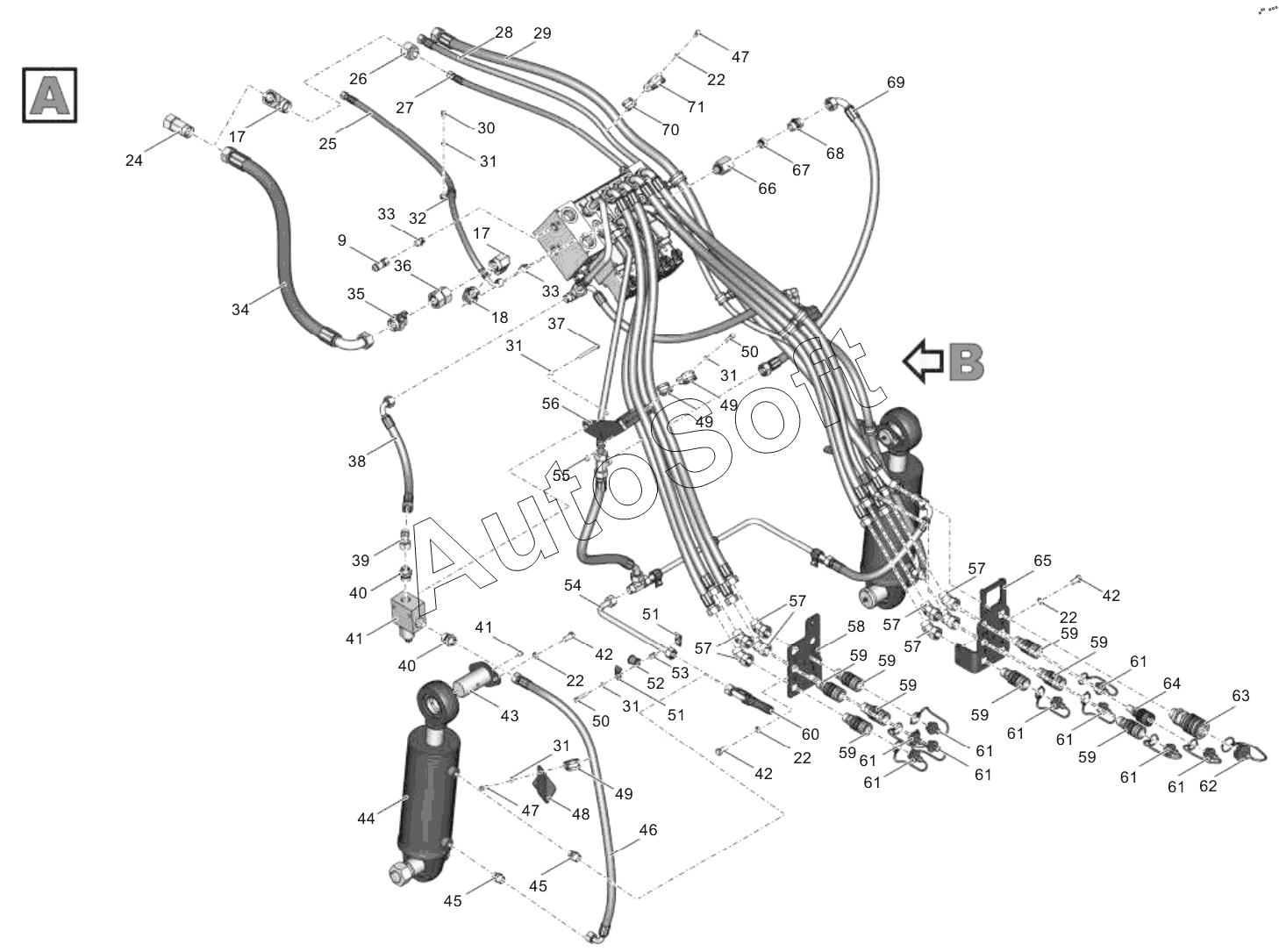

Каталог запасных частей к технике: ПТЗ К-743М (2023). 735ХН-46.02.000 Гидросистема полурамы грузовой
56
67
66
65
64
63
62
61
61
61
61
61
61
61
61
61
60
59
59
59
59
59
59
59
59
58
57
57
57
57
57
68
55
54
53
52
51
51
50
50
49
49
49
48
47
47
46
45
45
71
70
69
22
22
22
22
18
17
17
24
9
35
44
43
42
42
42
41
41
41
41
40
40
39
38
37
36
34
33
33
32
31
31
31
31
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***З | Рукав армированный | |
| 2 | 4***З | Рукав армированный | |
| 3 | Ш***9 | Шайба А.10.01.08кп.019 | |
| 4 | Ш***9 | Шайба 10 65Г 019 | |
| 5 | Б***9 | Болт M10-6gx20.88.019 | |
| 6 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 7 | 2***З | Рукав армированный | |
| 8 | 1***З | Рукав армированный | |
| 9 | V***v | Точка контроля | |
| 10 | 1***З | Рукав армированный | |
| 11 | X***d | Прямой переборочный соединитель | |
| 12 | X***d | Прямой переборочный соединитель | |
| 13 | X***d | Прямой переборочный соединитель | |
| 14 | X***d | Прямой переборочный соединитель | |
| 15 | 7***2 | Кронштейн | |
| 16 | 4***З | Рукав армированный | |
| 17 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 18 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 19 | Б***9 | Болт M10-6gx25.88.019 | |
| 20 | 7***0 | Кронштейн | |
| 21 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 22 | Ш***9 | Шайба 12 65Г 019 | |
| 23 | Б***9 | Болт M12-6gx45.88.019 | |
| 24 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 25 | 2***З | Рукав армированный | |
| 26 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 27 | 2***З | Рукав армированный | |
| 28 | 1***З | Рукав армированный | |
| 29 | 1***З | Рукав армированный | |
| 30 | Б***9 | Болт M8-6gx12.88.019 | |
| 31 | Ш***9 | Шайба 8 65Г 019 | |
| 32 | D***M | Хомут | |
| 33 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 34 | 1***З | Рукав армированный | |
| 35 | S***F | Муфта измерительная | |
| 36 | G***d | Прямой соединитель | |
| 37 | M***9 | Болт | |
| 38 | 2***З | Рукав армированный | |
| 39 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 40 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 41 | V***4 | Блок клапанный контроля направоения | |
| 41 | М***6 | Масленка 1.3.Ц6 | |
| 42 | Б***9 | Болт M12-6gx25.88.019 | |
| 43 | 2***2 | Палец гидроцилиндра | |
| 44 | Ц***3 | Гидроцилиндр | |
| 45 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 46 | 2***З | Рукав армированный | |
| 47 | Б***9 | Болт M8-6gx20.88.019 | |
| 48 | 7***1 | Кронштейн | |
| 49 | D***M | Хомут | |
| 50 | Б***9 | Болт M8-6gx40.88.019 | |
| 51 | 7***8 | Скоба | |
| 52 | 7***2 | Втулка | |
| 53 | 7***9 | Втулка | |
| 54 | 7***0 | Труба | |
| 55 | Г***К | Гайка шестигранная нормальная | |
| 56 | 7***1 | Кронштейн | |
| 57 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 58 | 7***6 | Кронштейн | |
| 59 | C***А | Муфта | |
| 60 | 2***З | Рукав армированный | |
| 61 | Т***R | Пылезащитная заглушка | |
| 62 | Т***R | Пылезащитная заглушка | |
| 63 | C***А | Муфта | |
| 64 | C***А | Муфта | |
| 65 | 7***0 | Кронштейн | |
| 66 | M***c | Корпус клапана | |
| 67 | V***0 | Клапан обратный | |
| 68 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 69 | 2***З | Рукав армированный | |
| 70 | R***1 | Хомут с резиновым профилем | |
| 71 | D***M | Хомут | |
| 72 | 2***З | Рукав армированный | |
| 73 | 2***З | Рукав армированный | |
| 74 | 7***1 | Кронштейн | |
| 75 | Г***К | Гайка шестигранная нормальная | |
| 76 | Ш***9 | Шайба 36 65Г 019 | |
| 77 | 7***0 | Труба | |
| 78 | D***5 | Тройник | |
| 79 | 7***1 | Ось | |
| 80 | 2***З | Рукав армированный | |
| 81 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 82 | 7***0 | Труба | |
| 83 | 7***1 | Кронштейн | |
| 84 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 85 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 86 | 2***З | Рукав армированный | |
| 87 | 7***0 | Труба | |
| 88 | H***1 | Гидрораспределитель | |
| 89 | U***2 | Уплотнительное кольцо | |
| 90 | Ш***1 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
