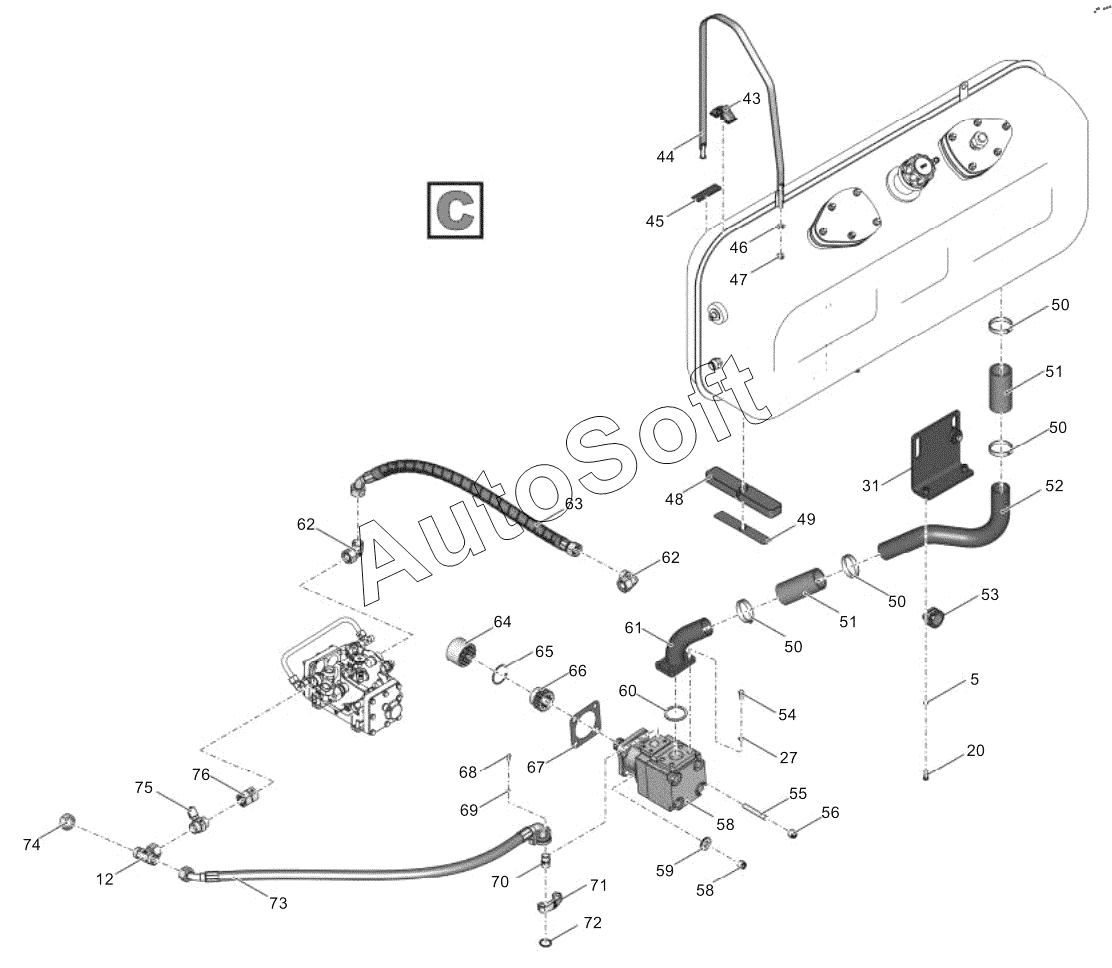

Каталог запасных частей к технике: ПТЗ К-7МСт (2022). 735-34.00.000 Гидросистема управления поворотом
60
71
70
69
68
67
66
65
64
63
62
62
61
72
59
58
58
56
55
54
53
52
51
51
50
50
50
50
49
48
76
75
74
73
20
12
5
47
46
45
44
43
31
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***2 | Гидроцилиндр | |
| 2 | 7***1 | Гидробак | |
| 3 | 1***L | РВД армированный | |
| 4 | Б***9 | Болт | |
| 5 | Ш***5 | Шайба 8 65Г 05 | |
| 6 | 7***9 | Скоба | |
| 7 | 7***5 | Труба | |
| 8 | 7***8 | Скоба | |
| 9 | 7***2 | Труба | |
| 10 | 1***) | РВД армированный | |
| 11 | 1***L | РВД армированный | |
| 12 | X***3 | Регулируемое Т-образное угловое соединение | |
| 13 | K***3 | Клапан обратный | |
| 14 | 1***L | РВД армированный | |
| 15 | 2***) | РВД армированный | |
| 16 | Б***9 | Болт | |
| 17 | Ш***5 | Шайба 10 65Г 05 | |
| 18 | 7***3 | Кронштейн | |
| 19 | Б***9 | Болт | |
| 20 | X***3 | Регулируемое L-образное угловое соединение | |
| 21 | Б***9 | Болт | |
| 22 | R***1 | Хомут с резиновым профилем | |
| 23 | 7***3 | Труба | |
| 24 | Х***1 | Хомут стальной червячный | |
| 25 | Р***6 | Рукав | |
| 26 | Б***9 | Болт | |
| 27 | Ш***5 | Шайба 12 65Г 05 | |
| 28 | 7***7 | Шайба | |
| 29 | 7***8 | Кольцо | |
| 30 | 7***1 | Втулка | |
| 31 | 7***1 | Кронштейн | |
| 32 | 7***1 | Шайба | |
| 33 | X***3 | Прямое резьбовое штуцерное соединение | |
| 34 | X***3 | Регулируемое угловое соединение | |
| 35 | 2***L | РВД армированный | |
| 36 | 2***L | РВД армированный | |
| 37 | 2***L | РВД армированный | |
| 38 | 7***0 | Усилитель потока | |
| 39 | 2***L | РВД армированный | |
| 40 | 2***L | РВД армированный | |
| 41 | X***3 | Прямое резьбовое штуцерное соединение | |
| 42 | O***S | Насос-дозатор | |
| 43 | 2***1 | Опора | |
| 44 | 2***0 | Лента | |
| 45 | 2***2 | Прокладка | |
| 46 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 47 | Г***К | Гайка шестигранная нормальная | |
| 48 | 7***5 | Подушка | |
| 49 | 7***8 | Прокладка | |
| 50 | Х***1 | Хомут стальной червячный | |
| 51 | Р***5 | Рукав | |
| 52 | 7***2 | Труба | |
| 53 | R***1 | Хомут с резиновым профилем | |
| 54 | В***C | Винт | |
| 55 | Ш***9 | Шпилька | |
| 56 | Г***К | Гайка шестигранная нормальная | |
| 57 | K***1 | Насос пластинчатый | |
| 58 | Г***К | Гайка шестигранная нормальная | |
| 59 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 60 | 0***3 | Кольцо | |
| 61 | 7***1 | Фланец | |
| 62 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 63 | 1***L | РВД армированный | |
| 64 | 7***7 | Втулка | |
| 65 | С***4 | Кольцо | |
| 66 | 7***7 | Муфта | |
| 67 | 7***1 | Прокладка | |
| 68 | В***C | Винт | |
| 69 | Ш***C | Шайба | |
| 70 | S***2 | Адаптер-фланец | |
| 71 | S***" | Полуфланец | |
| 72 | S***" | Кольцо уплотнительное | |
| 73 | 4***) | РВД армированный | |
| 74 | V***3 | Заглушка с гайкой | |
| 75 | S***F | Муфта измерительная | |
| 76 | G***3 | Прямое соединение | |
| 77 | X***3 | Тройник | |
| 78 | X***3 | Регулируемое L-образное угловое соединение | |
| 79 | V***d | Заглушка запорного конуса с уплотнительным кольцом и гайкой | |
| 80 | Г***К | Гайка шестигранная нормальная | |
| 81 | Б***9 | Болт | |
| 82 | 2***L | РВД армированный | |
| 83 | 7***9 | Втулка | |
| 84 | X***3 | Штуцер | |
| 85 | 2***L | РВД армированный | |
| 86 | Ш***9 | Шплинт | |
| 87 | Г***9 | Гайка | |
| 88 | Ш***9 | Шайба А.36.01.08кп.019 | |
| 89 | 7***7 | Втулка | |
| 90 | 7***5 | Палец | |
| 91 | М***6 | Масленка 1.3.Ц6 | |
| 92 | X***3 | Регулируемое угловое соединение | |
| 93 | 7***0 | Рукав | |
| 94 | 2***L | РВД армированный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
