Каталог запасных частей к технике: ПТЗ К-7МСт (2022). 735-46.00.000-2 Система рабочего оборудования
26
27
55
56
95
96
97
98
99
100
101

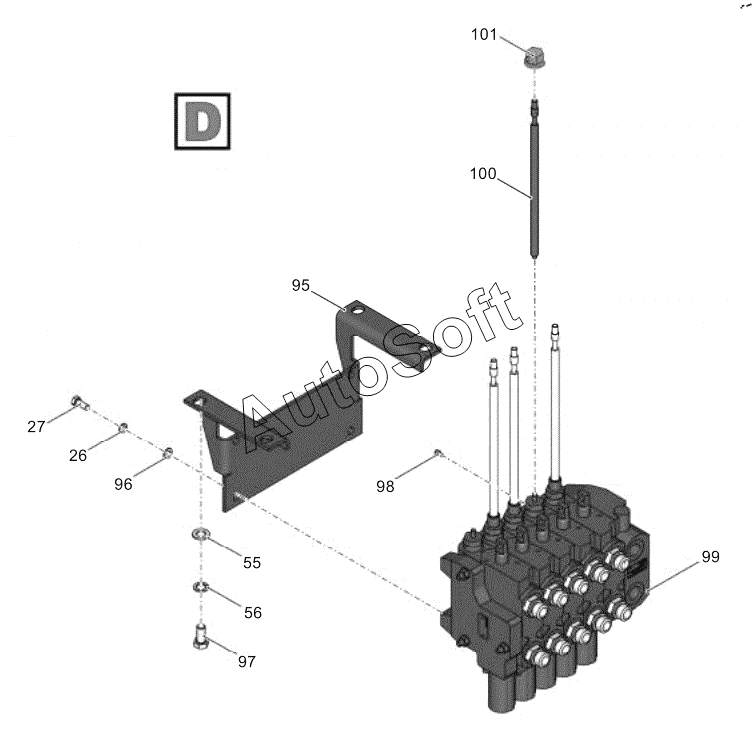

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Установка рукояток управления гидрораспределителем | |
| 2 | K***2 | Штуцер ввертный | |
| 3 | K***1 | Штуцер ввертный | |
| 4 | 1***0 | Рукав армированный | |
| 5 | Э***0 | Труба | |
| 6 | X***3 | Регулируемое угловое соединение | |
| 7 | 4***L | Pукав армированный | |
| 8 | 2***L | Pукав армированный | |
| 9 | S***F | Муфта измерительная | |
| 10 | G***d | Прямой соединитель | |
| 11 | X***3 | Регулируемое L-образное угловое соединение | |
| 12 | V***d | Заглушка запорного конуса с уплотнительным кольцом и гайкой | |
| 13 | Р***5 | Рукав | |
| 14 | 7***4 | Кронштейн | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 10 65Г 019 | |
| 17 | Ш***9 | Шайба А.10.01.08кп.019 | |
| 18 | X***d | Прямой переборочный соединитель | |
| 19 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 20 | 1***0 | Pукав армированный | |
| 21 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 22 | 7***1 | Труба | |
| 23 | Г***К | Гайка шестигранная нормальная | |
| 24 | 7***1 | Кронштейн | |
| 25 | R***1 | Хомут с резиновым профилем | |
| 26 | Ш***9 | Шайба 8 65Г 019 | |
| 27 | Б***9 | Болт | |
| 28 | 7***1 | Труба | |
| 29 | T***1 | Хомут червячный | |
| 30 | Р***5 | Рукав | |
| 31 | В***C | Винт | |
| 32 | Ш***Z | Шайба | |
| 33 | S***' | Полуфланец | |
| 34 | P***0 | Пресс-ниппель | |
| 35 | S***' | Кольцо круглого сечения | |
| 36 | Ш***9 | Шпилька | |
| 37 | 7***5 | Шайба | |
| 38 | Ш***9 | Шайба 14 65Г 019 | |
| 39 | Г***К | Гайка шестигранная нормальная | |
| 40 | S***" | Кольцо | |
| 41 | 4***L | Pукав армированный | |
| 42 | S***1 | Полуфланец | |
| 43 | В***C | Винт | |
| 44 | Ш***K | Шайба | |
| 45 | X***3 | Прямое переборочное штуцерное соединение | |
| 46 | 2***0 | Pукав армированный | |
| 47 | R***8 | Насос аксиально-поршневой | |
| 48 | 1***3 | Кольцо | |
| 49 | 4***6 | Втулка | |
| 50 | 4***3 | Муфта | |
| 51 | С***0 | Кольцо С40 | |
| 52 | 7***4 | Кольцо | |
| 53 | X***3 | Штуцер проходной | |
| 54 | 7***1 | Кронштейн | |
| 55 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 56 | Ш***9 | Шайба 12 65Г 019 | |
| 57 | Б***9 | Болт | |
| 58 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 59 | 1***L | Pукав армированный | |
| 60 | 1***L | Pукав армированный | |
| 61 | R***1 | Хомут с резиновым профилем | |
| 62 | 2***L | Pукав армированный | |
| 63 | 2***L | Pукав армированный | |
| 64 | Б***9 | Болт | |
| 65 | 7***1 | Скоба | |
| 66 | 7***9 | Втулка | |
| 67 | 2***L | Pукав армированный | |
| 68 | 2***L | Pукав армированный | |
| 69 | R***1 | Хомут с резиновым профилем | |
| 70 | Б***9 | Болт | |
| 71 | Х***0 | Хомут нейлоновый | |
| 72 | 7***0 | Кронштейн | |
| 73 | C***F | Муфта | |
| 74 | T***R | Пылезащитная заглушка | |
| 75 | 7***1 | Кронштейн | |
| 76 | С***F | Муфта | |
| 77 | С***F | Муфта | |
| 78 | К***9 | Клапан | |
| 79 | К***5 | Тройник | |
| 80 | X***3 | Регулируемое угловое соединение | |
| 81 | 7***0 | Труба | |
| 82 | 7***0 | Труба | |
| 83 | Г***3 | Гидроцилиндр | |
| 84 | Ш***9 | Шайба 36 65Г 019 | |
| 85 | Г***К | Гайка шестигранная нормальная | |
| 86 | X***3 | Штуцер | |
| 87 | 7***1 | Ось | |
| 88 | 2***L | Pукав армированный | |
| 89 | 2***2 | Палец гидроцилиндра | |
| 90 | М***6 | Маслёнка 1.3.Ц6 | |
| 91 | 7***1 | Труба | |
| 92 | 7***9 | Скоба | |
| 93 | 7***2 | Втулка | |
| 94 | 7***0 | Труба | |
| 95 | 7***8 | Кронштейн | |
| 96 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 97 | Б***9 | Болт | |
| 98 | В***К | Винт установочный с шестигранным углублением и коническим концом | |
| 99 | 0***1 | Блок гидрораспределителей | |
| 100 | 7***1 | Рукоятка | |
| 101 | 1***4 | Ручка | |
| 102 | Б***9 | Болт | |
| 103 | T***R | Пылезащитная заглушка |
