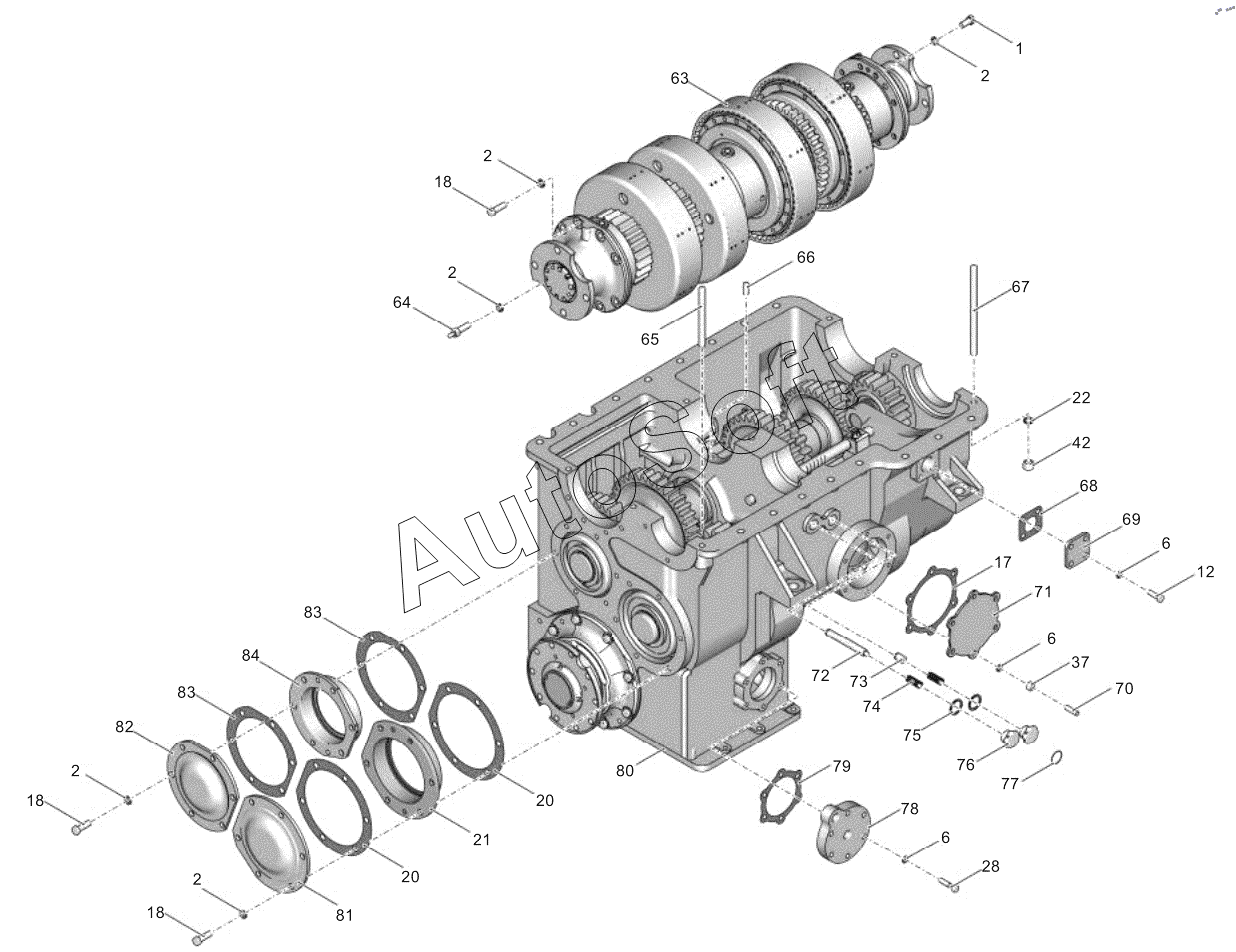

Каталог запасных частей к технике: ПТЗ К-7МСт (2022). 750-17.01.000 Коробка передач
1
2
2
2
2
2
6
6
6
12
17
18
18
18
20
20
21
22
28
37
42
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт | |
| 2 | Ш***9 | Шайба 12 65Г 019 | |
| 3 | 7***0 | Привод управления муфтами | |
| 4 | 7***1 | Прокладка | |
| 5 | 7***6 | Планка | |
| 6 | Ш***9 | Шайба 10 65Г 019 | |
| 7 | Б***9 | Болт | |
| 8 | 7***1 | Прокладка | |
| 9 | 7***1 | Корпус | |
| 10 | 7***1 | Прокладка | |
| 11 | Б***9 | Болт | |
| 12 | Б***9 | Болт | |
| 13 | 7***0 | Крышка | |
| 14 | 7***1 | Прокладка | |
| 15 | 7***1 | Прокладка | |
| 16 | 7***1 | Обойма | |
| 17 | 7***3 | Крышка | |
| 18 | Б***9 | Болт | |
| 19 | 7***1 | Крышка | |
| 20 | 7***2 | Прокладка | |
| 21 | 7***4 | Обойма | |
| 22 | Ш***9 | Шайба 14 65Г 019 | |
| 23 | Р***4 | Рым-гайка | |
| 24 | 7***1 | Кронштейн | |
| 25 | М***6 | Масленка 2.3.45.Ц6 | |
| 26 | 2***1 | Вал | |
| 27 | 0***3 | Кольцо | |
| 28 | Б***9 | Болт | |
| 29 | 2***1 | Втулка | |
| 30 | 7***1 | Валик | |
| 31 | 7***1 | Шайба | |
| 32 | Б***9 | Болт | |
| 33 | Ш***9 | Шайба 8 65Г 019 | |
| 34 | 7***8 | Крышка | |
| 35 | 7***4 | Прокладка | |
| 36 | 7***5 | Корпус | |
| 37 | Г***n | Гайка | |
| 38 | Б***9 | Болт | |
| 39 | 7***1 | Болт призонный | |
| 40 | 4***0 | Картер | |
| 41 | Ш***8 | Штифт | |
| 41 | Ш***8 | Штифт | |
| 42 | Г***n | Гайка | |
| 43 | 0***5 | Соединение Т-образное | |
| 44 | 7***3 | Пробка | |
| 45 | С***1 | Кольцо | |
| 46 | 4***7 | Муфта | |
| 47 | С***0 | Кольцо | |
| 48 | 3***А | Подшипник | |
| 49 | 4***1 | Корпус подшипника | |
| 50 | С***0 | Кольцо С40 | |
| 51 | Ш***4 | Штифт | |
| 52 | 7***1 | Вал | |
| 53 | Б***9 | Болт | |
| 54 | 4***4 | Корпус | |
| 55 | 7***1 | Прокладка | |
| 56 | С***5 | Кольцо С125 | |
| 57 | Ш***6 | Штифт | |
| 57 | Ш***2 | Штифт | |
| 58 | 4***3 | Стакан | |
| 59 | С***5 | Кольцо | |
| 60 | 3***А | Подшипник | |
| 61 | 7***9 | Шестерня | |
| 62 | С***0 | Кольцо | |
| 63 | 7***0 | Вал ведущий | |
| 64 | 2***2 | Болт | |
| 65 | 7***1 | Шпилька | |
| 66 | Ш***5 | Штифт | |
| 67 | 7***2 | Шпилька | |
| 68 | 7***1 | Прокладка | |
| 69 | 2***7 | Крышка | |
| 70 | Ш***9 | Шпилька | |
| 71 | 7***1 | Крышка | |
| 72 | 7***1 | Фиксатор | |
| 73 | 7***3 | Фиксатор | |
| 74 | 7***3 | Пружина | |
| 75 | 7***1 | Прокладка | |
| 76 | 7***2 | Пробка | |
| 77 | П***0 | Проволока | |
| 78 | 7***1 | Крышка | |
| 79 | 7***2 | Прокладка | |
| 80 | 2***5 | Картер | |
| 81 | 7***5 | Крышка | |
| 82 | 7***3 | Крышка | |
| 83 | 7***2 | Прокладка | |
| 84 | 7***2 | Обойма | |
| 85 | 7***1 | Обойма | |
| 86 | С***0 | Кольцо | |
| 87 | 2***А | Подшипник | |
| 88 | 7***8 | Кольцо стопорное | |
| 89 | 7***3 | Прокладка | |
| 90 | 7***2 | Крышка | |
| 91 | Б***9 | Болт | |
| 92 | 7***0 | Фланец в сборе | |
| 93 | 7***1 | Кольцо уплотнительное | |
| 94 | 7***2 | Гайка | |
| 95 | 7***1 | Кольцо | |
| 96 | М***4 | Манжета | |
| 97 | 1***М | Подшипник | |
| 98 | 7***9 | Крышка | |
| 99 | 7***2 | Прокладка | |
| 100 | 7***5 | Кольцо | |
| 101 | 7***8 | Ось | |
| 102 | 1***М | Подшипник | |
| 103 | С***0 | Кольцо С100 | |
| 104 | 7***1 | Шестерня | |
| 105 | 7***1 | Кольцо распорное | |
| 106 | В***5 | Винт | |
| 107 | 7***7 | Шайба | |
| 108 | 7***0 | Фланец | |
| 109 | С***0 | Кольцо | |
| 110 | М***4 | Манжета | |
| 111 | 7***9 | Крышка | |
| 112 | 7***9 | Прокладка | |
| 113 | 7***8 | Стакан | |
| 114 | 7***2 | Гайка | |
| 115 | 7***4 | Кольцо | |
| 116 | 7***1 | Кольцо маслоотражательное | |
| 117 | 9***2 | Подшипник | |
| 118 | 7***3 | Кольцо | |
| 119 | 1***8 | Подшипник | |
| 120 | 2***3 | Шестерня | |
| 121 | С***0 | Кольцо | |
| 122 | 7***9 | Муфта | |
| 123 | 7***2 | Муфта зубчатая передвижная | |
| 124 | 1***0 | Подшипник | |
| 125 | 2***2 | Шестерня | |
| 126 | С***0 | Кольцо С150 | |
| 127 | 7***4 | Кольцо | |
| 128 | 2***7 | Кольцо | |
| 129 | 6***А | Подшипник | |
| 130 | 2***5 | Полукольцо | |
| 131 | С***0 | Кольцо С180 | |
| 132 | 7***4 | Муфта зубчатая передвижная | |
| 133 | 7***3 | Вал раздаточный | |
| 134 | 9***0 | Подшипник | |
| 135 | 7***1 | Втулка | |
| 136 | 7***1 | Пружина | |
| 137 | 7***3 | Фиксатор | |
| 138 | 7***5 | Вал | |
| 139 | 7***1 | Вилка | |
| 140 | 7***8 | Рычаг | |
| 141 | Б***9 | Болт | |
| 142 | 7***7 | Винт установочный | |
| 143 | 7***2 | Палец | |
| 144 | 7***2 | Вилка | |
| 145 | 7***1 | Сухарь | |
| 146 | С***5 | Кольцо С65 | |
| 147 | 6***F | Подшипник | |
| 148 | 2***3 | Вал промежуточный | |
| 149 | 7***4 | Шестерня | |
| 150 | 7***2 | Втулка | |
| 151 | 7***9 | Шестерня | |
| 152 | 7***7 | Втулка | |
| 153 | 5***Н | Подшипник | |
| 154 | 2***2 | Шестерня | |
| 155 | 2***2 | Гайка | |
| 156 | 7***9 | Пружина тарельчатая | |
| 157 | 2***2 | Гайка | |
| 158 | 2***М | Подшипник | |
| 159 | 7***1 | Шестерня | |
| 160 | 7***2 | Шестерня | |
| 161 | 2***4 | Втулка | |
| 162 | 2***2 | Шестерня | |
| 163 | 7***2 | Шестерня | |
| 164 | С***0 | Кольцо | |
| 165 | 2***М | Подшипник | |
| 166 | 7***3 | Вал грузовой | |
| 167 | 2***1 | Шестерня | |
| 168 | 7***6 | Втулка | |
| 169 | 2***2 | Шестерня | |
| 170 | 7***5 | Втулка | |
| 171 | 1***6 | Подшипник | |
| 172 | 7***2 | Кольцо | |
| 173 | 3***Л | Подшипник | |
| 174 | 2***4 | Шестерня | |
| 175 | 7***1 | Кольцо | |
| 176 | 4***К | Подшипник | |
| 177 | 7***2 | Кольцо | |
| 178 | 2***2 | Подшипник | |
| 179 | 7***1 | Кольцо | |
| 180 | 7***1 | Шестерня | |
| 181 | 7***1 | Муфта | |
| 182 | 7***5 | Втулка шлицевая | |
| 183 | 3***Л | Подшипник | |
| 184 | 7***1 | Кольцо | |
| 185 | 2***3 | Шестерня | |
| 186 | 7***1 | Муфта | |
| 187 | 7***1 | Втулка | |
| 188 | Г***9 | Гайка | |
| 189 | 7***2 | Вилка | |
| 190 | 7***2 | Клин | |
| 191 | 7***3 | Валик | |
| 192 | Ш***9 | Шайба 10.01.019 | |
| 193 | Ш***6 | Шплинт | |
| 194 | 7***5 | Валик-рейка | |
| 195 | 7***2 | Вилка |
